Настройка входит в стоимость
СУРА

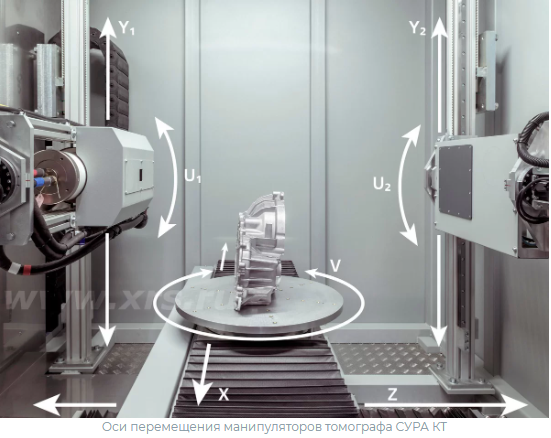

Рентгенозащитная камера ослабляет первичное и рассеянное излучение до безопасных значений в соответствии с действующими нормами. Камера оснащена двустворчатой автоматической раздвижной дверью. Для загрузки и позиционирования объекта контроля используется выдвижной поворотный стол. Стол поворачивается вокруг своей оси на 360° (ось V), может перемещаться вперед-назад (ось X) и вправо-влево (ось Z).
Два независимых манипулятора обеспечивают вертикальное перемещение рентгеновского излучателя и плоскопанельного детектора (оси Y1 и Y2), а также их наклон относительно горизонтальной плоскости на ±30° (оси U1 и U2).
Скорость перемещения по осям, синхронизация и точность позиционирования контролируется программным обеспечением. Оператор следит за движением манипуляторов и перемещением объекта контроля через видеокамеру, изображение с которой выводится на панель управления.
Источником ионизирующего излучения служит высокостабилизированный рентгеновский аппарат кабельного типа с напряжением 320 кВ. Приемник излучения — цифровой плоскопанельный аморфно-кремниевый детектор Экоскан. Детектор стоек к прямому рентгеновскому излучению, обеспечивает высокую скорость передачи данных и высокое качество изображения при непрерывном цикле работы.
Панель управления интегрирована в корпус томографа и снабжена двумя цветными сенсорными мониторами. На консоли расположены джойстики перемещения манипулятора и изменения напряжения и тока, а также основные кнопки управления. На главный монитор выводится изображение с детектора, на вспомогательный — либо изображение с видеокамеры, либо эталонные изображения.

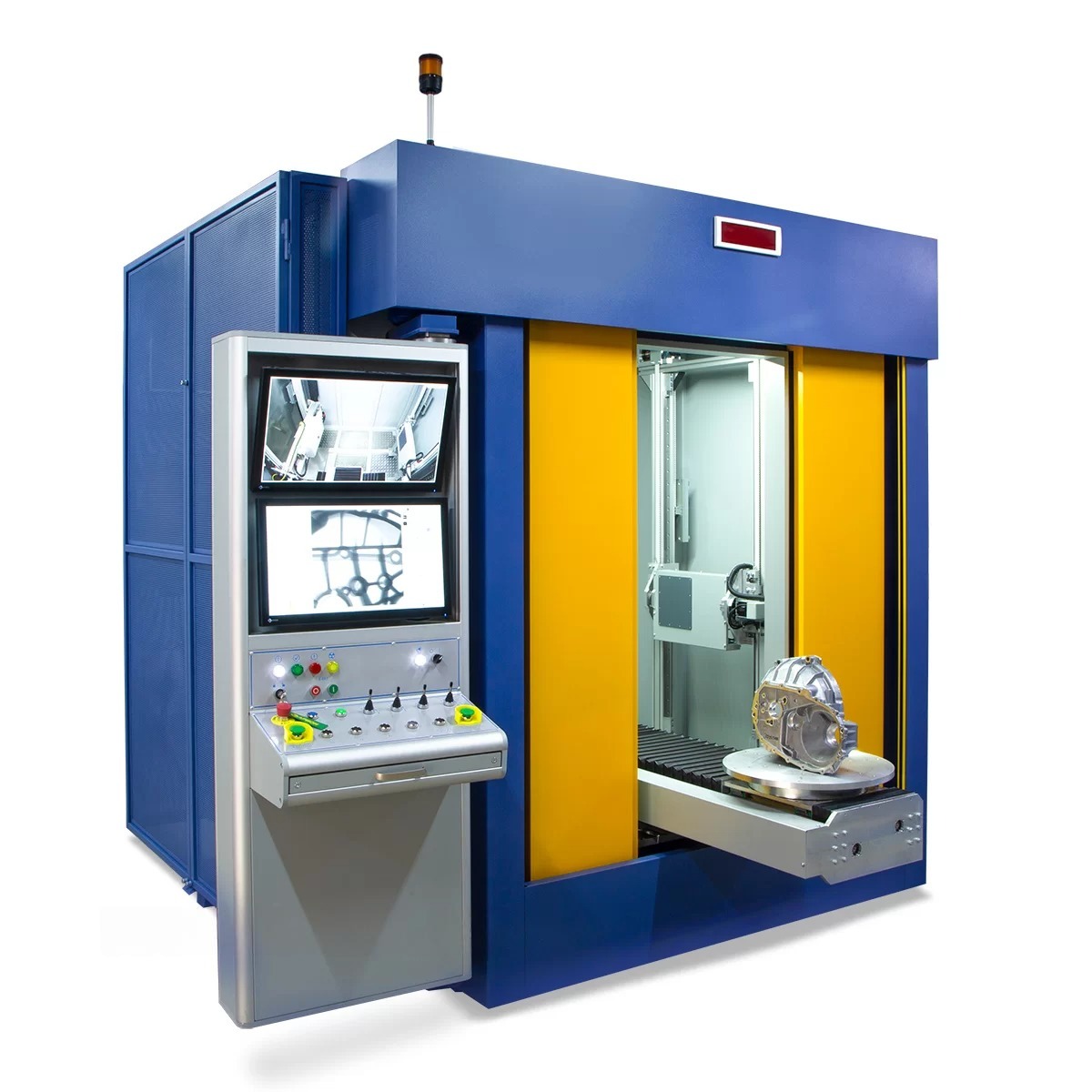

Томограф СУРА
В первом случае оператор вручную регулирует параметры рентгеновского излучения, управляет позиционированием объекта контроля, излучателя и детектора, а затем редактирует и анализирует полученное изображение.
Во втором случае процесс позиционирования и экспозиции полностью автоматизирован, оператор только анализирует готовые изображения. Для использования томографа в автоматическом режиме требуется составить программу работы для изделия, которое будет контролироваться. Такая программа включает в себя серию позиций, каждая из которых содержит данные о положении осей, значения напряжения и силы тока, а также параметры обработки полученных изображений.
В процессе томографического исследования объект контроля делает полный оборот, во время которого захватывается 360, 720 или 1440 изображений. Затем программа томографического сканирования обрабатывает снимки и, добавляя слой за слоем, моделирует трехмерное изображение. Результат может быть представлен в виде 3D-модели или в виде послойного разреза объекта в произвольно выбранных проекциях, что позволяет задействовать томограф в целях обратного проектирования.
|
Модель томографа |
СУРА КТ |
СУРА КТ |
|
Страна происхождения |
Российская Федерация, СТ-1 № 4187539 от 22.07.2025 |
|
|
Область контроля (⌀ × В) |
700 × 1200 мм |
800 × 1500 мм |
|
Диаметр поворотного стола |
500 мм |
|
|
Масса контролируемого изделия |
100 кг (опционально до 200 кг) |
|
|
Метод сканирования |
томография в коническом пучке |
|
|
Тип манипулятора |
высокоточный на гранитном основании |
|
|
Скорость перемещения по осям манипулятора |
15 м/мин. |
|
|
Система фильтрации |
автоматизированная на 4 фильтра |
|
|
Антибликовые шторки |
установлены со стороны излучателя |
|
|
Панель управления |
интегрированная с наклонной консолью |
|
|
Рентгеновский аппарат |
высокостабилизированный аппарат кабельного типа СУРА |
|
|
Тип излучателя |
острофокусная трубка |
|
|
Напряжение на рентгеновской трубке |
225–450 кВ |
|
|
Комплекс цифровой радиографии |
КЦР Экоскан 2532 |
КЦР Экоскан 2532 или Экоскан 4343/14 |
|
Камера радиационной защиты |
1 шт. |
|
Манипулятор перемещения рентгеновской трубки |
1 шт. |
|
Манипулятор перемещения детектора |
1 шт. |
|
Манипулятор позиционирования объекта контроля |
1 шт. |
|
Система программируемых антибликовых шторок |
1 шт. |
|
Автоматизированная система сменных фильтров |
1 шт. |
|
Система автоматического управления манипуляторами |
1 шт. |
|
Генератор высокого напряжения |
1 шт. |
|
Металлокерамическая рентгеновская трубка |
1 шт. |
|
Кабель высоковольтный, длина 10 м |
2 шт. |
|
Масляная система охлаждения |
1 шт. |
|
Комплект кабелей соединительных электрических |
1 шт. |
|
Контроллер конфигурируемой системы защиты |
1 шт. |
|
Комплекс цифровой радиографии Экоскан |
1 шт. |
|
Панель управления |
1 шт. |
|
Промышленный компьютер |
1 шт. |
|
Станция томографического контроля |
1 шт. |
|
Комплект быстроизнашивающихся деталей |
1 шт. |
|
Комплект эксплуатационной документации |
1 шт. |
