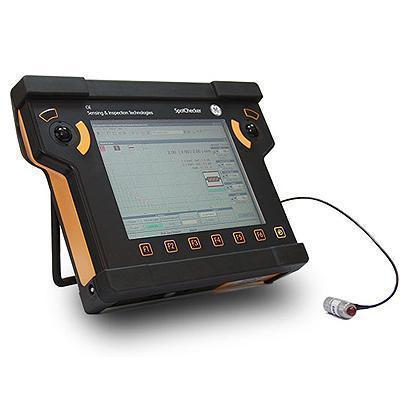

на сегодняшний день, “завершает” линейку дефектоскопов USLT, предназначенную для контроля качества сварки. Дефектоскоп действительно портативен, при этом имеет прорезиненный защитный корпус. Ключевое отличие данного дефектоскопа от других технических разработок для контроля точечной сварки заключается в его физических характеристиках (вес/размер), наличии защитного корпуса и удобного интерфейса оператора.
Для SpotChecker’а не требуется длительного обучения, но, в то же время, SpotChecker предоставляет возможности использования преимуществ «экспертных» систем персоналу, не имеющему достаточной квалификации в области контроля сварных соединений. Это эргономичный, спроектированный пульт оператора оснащеный 8,4" сенсорный ЖК-дисплем, шестью программируемыми функциональными клавишами и двумя устройствами управления типа «трекбол» — все это позволяет эффективно управлять прибором SpotChecker даже в самых труднодоступных местах.
Дефектоскоп может быть подключен с помощью имеющихся USB-портов к таким внешним периферийным устройствам как «мышь», клавиатура и принтер. К устройству также может быть подключен ПК с помощью беспроводного соединения WLAN или технологии Bluetooth для получения или отправки данных. Удобное в использовании, работающее во всех направленниях дистанционное управление, оснащенное программируемыми кнопками, позволяет управлять устройством особенно гибко. Интеллектуальные диалоговые датчики, автоматически распознаваемые и загружающие заводсткий настройки, гарантируют 100-процентную точность документирования и повышенную надежность контрольных измерений при проведении контроля точечных сварных соединений.
|
Параметры |
Значения |
|
Температура хранения |
От -20 до + 60 |
|
Рабочая температура |
От 0 до + 45 |
|
Размеры |
Ш 225 x В 314 x Д 94 мм |
|
Масса |
ок. 3,2кг (с аккумулятором) |
|
Класс защиты |
IP 65 |
|
Ударопрочность |
Соответствует EN 600 68-2-27 |
|
Виброустойчивость |
Соответствует EN 600 68-2-6 Fc |
|
Дисплей |
8,4-дюймовый ЖК сенсорный дисплей |
|
Органы управления |
2 шаровых манипулятора с 2 клавишами каждый, 6 клавиш управления, сенсорный дисплей |
|
Преобразователи |
2 LEMO 00, триаксиальный кабель |
|
Блок питания |
2 LEMO 0S, 4-контактное гнездо |
|
Сеть |
1 RJ45 |
|
USB |
4 USB порта типа А, 1 USB порт типа В |
|
Дополнительно |
WLAN, Bluetooth |
|
Рабочее напряжение |
15В, постоянный ток |
|
Потребляемая мощность |
22 Вт |
|
Аккумуляторы |
1 блок литий-ионных аккумуляторов 10,8 В, 4,8 А-ч |
|
Время работы |
Прибл. 4 часа с двумя аккумуляторами |
|
Блок питания |
Внешний блок питания 100 ...230 В, переменный ток, макс. 70 Вт |
|
Тип импульса |
Острый импульс |
|
Частота следования импульса (ЧСИ) |
Макс. 1000 Гц, нет непрерывной последовательности импульса |
|
Напряжение |
Макс. 400 В |
|
Время подъема зондирующего импульса |
< 15 нс |
|
Демпфирование |
50 Ом |
|
Диапазон калибровки |
Мин. 0 - 2,5мм; макс. 0 - 9700 мм (по стали) |
|
Диапазон скорости звука |
500...15000 м/с, редактируемая таблица материалов |
|
Смещение импульса |
-10 до 1500 мм (по стали) |
|
Задержка преобразователя |
0 до 100 мкс |
|
Диапазон частот |
2 - 20 МГц (-3дБ) |
|
Усиление |
110 дБ, настраиваемые с шагом 0,5/1/2/6 дБ |
|
Детектирование |
Двухполупериодное |
|
Стробы |
2 независимых стробирующих импульса, настраиваемых по всему максимальному диапазону калибровки, оценка на основе А-развертки при скорости обновления дисплея |
|
Измерение расстояния |
Зондирующий импульс и точка измерения в стробе А или В |
|
Разрешающая способность измерения |
Расстояние/ TOF: до 12,6мм: 0,01мм, 0,2% от ширины экрана |
|
Амплитуда |
0,5% высоты дисплея или 0,2 дБ |
|
Дискретизация А-развертки |
1024 x 1024 пикселей |
|
Фиксация дисплея |
Статическая фиксация А-развертки, динамическая фиксация А-развертки |
|
Сравнение эхо-сигналов |
Одновременное отображение активного сигнала и сохраненной А-развертки |
|
Диалоговые языки |
Немецкий, английский, французский, испанский, итальянский, китайский, японский |
|
Единицы измерения |
мм |
