Настройка входит в стоимость
Установка HATATEST Tianyan E7-160 предназначена для проведения внутренней дефектоскопии металлических отливок. Виды обнаруживаемых дефектов внутри металлических отливок: пористость, усадка, трещины, холодные раковины, включения и др.

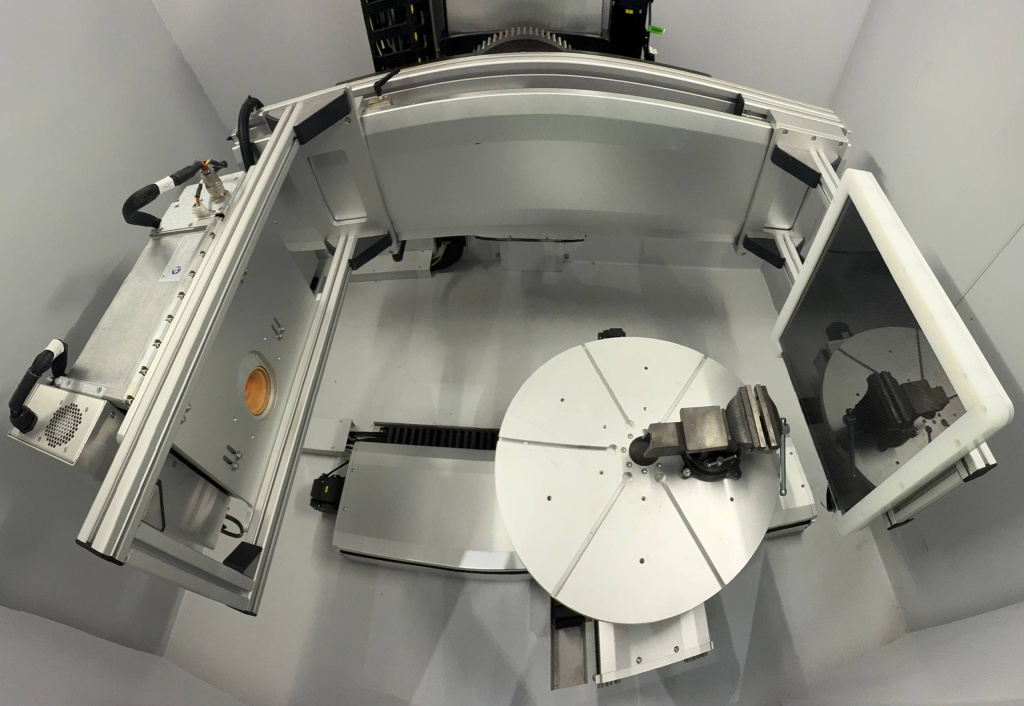

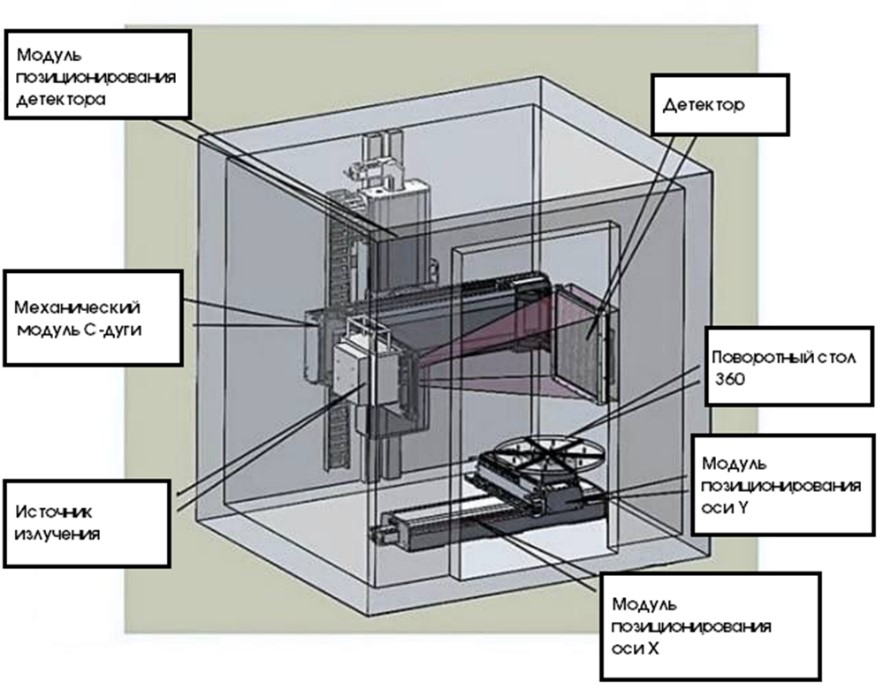

Возможна комплектация манипуляторами по системе EYESKE с пятью осями перемещения источника излучения, детектора и контролируемого изделия. Это дает наиболее полный охват поверхности объекта контроля.
Подходит для рентгеновского контроля точных отливок (алюминиевых, стальных отливок). Дополнительно возможно оснащение функцией автоматического обнаружения дефектов.
|
1. Камера радиационной защиты |
|
|
Наименование изделия |
Технические характеристики |
|
Huatan Tianyan E7 160 |
Максимальные размеры контролируемого изделия – 500 мм х 800 мм |
|
2. Источник рентгеновского излучения (Рентгеновский аппарат) |
|
|
Hatatest 160KV |
Фокусное пятно – 0,5 мм |
|
3. Комплекс цифровой радиографии (детектор) |
|
|
HT4343 |
Тип сцинтиллятора – оксисульфид гадолиния (GOS)
|
|
4. Электрическая система управления |
|
|
Условия эксплуатации оборудования |
Источник рабочего электропитания: 220В/380В переменного тока 50Гц; Диапазон рабочей температуры: −10℃...+40℃; Диапазон рабочей влажности: 0...95%; |
|
Режим управления |
Автоматический режим и ручной режим |
|
Органы управления и устройства индикации |
На панели управления размещены поворотный переключатель и кнопки управления, с помощью которых осуществляется запуск, пауза, возобновление работы, аварийная остановка и переключение между ручным и автоматическим режимами. На свинцовой крыше установлен трехцветный световой индикатор текущего состояния системы: открытие, подготовка и просвечивание. |
|
Меры безопасности |
Обеспечивает надежное заземление аппаратуры в рабочей зоне для поддержания бесперебойной и безопасной работы оборудования. Система управления обеспечивает контроль текущих рабочих параметров системы в режиме реального времени. Предусмотрен быстродействующий выключатель электродвигателя с защитой от перегрузок. Для обеспечения безопасности персонала свинцовая дверь автоматически блокируется от открытия при включении источника рентгеновского излучения. |
|
Стандартный шкаф электроуправления |
В шкафу управления смонтирована надежная, аккуратная электропроводка с четкой маркировкой линий в соответствии с принципиальной электрической схемой. Конструкция контуров питания, управления и заземления, а также фильтра, шкафа управления, кабельной продукции и пр. соответствует требованиям к электромагнитной совместимости. Кабели контура управления проложены отдельно от кабелей силовой цепи. Схема заземления и заземляющие устройства обеспечивают независимое сопротивление цепи заземления менее 4 Ом в соответствии с нормативными требованиями к системам заземления. |
|
Контрольно-измерительная система |
Контрольно-измерительная система обеспечивает оперативный контроль рабочих параметров оборудования в свинцовой камере. |
|
Система человеко-машинного интерфейса |

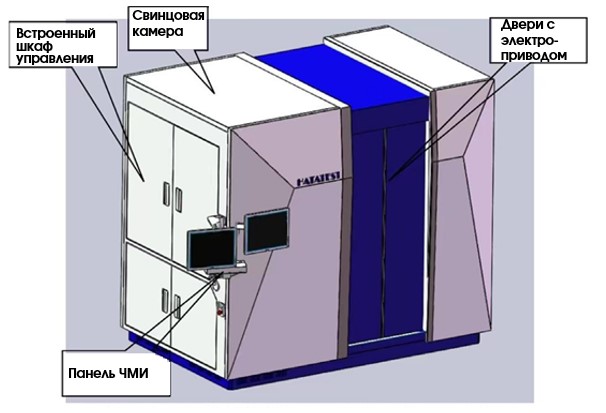

Обмен данными и взаимодействие между оборудованием и обслуживающим персоналом реализованы на базе человеко-машинного интерфейса (ЧМИ). В состав системы ЧМИ входит пульт управления, система визуализации изображений, контрольно-измерительная система, кнопки электроуправления и пр. Панель управления разработана с соблюдением эргономических и практических требований к расположению контрольно-измерительных приборов, кнопок управления и устройств вывода изображения в виде двух больших мониторов, на один из которых выводятся показания КИП, а на другой – программные средства управления и снимки объекта контроля.
|
• Камера радиационной защиты Huatan Tianyan E7
• Комплекс цифровой радиографии HT4343
• Стационарный рентгеновский аппарат HATATEST 160 кВ
• Манипуляторы
• Система безопасности
• Система для видеонаблюдения Hikvision
• Программное обеспечение
