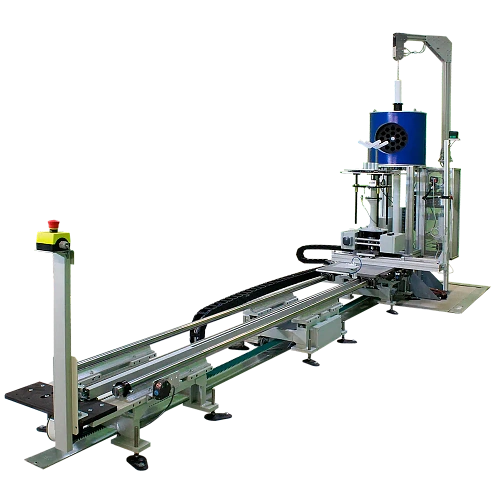

Установки радиационные поверочные нейтронного излучения серии УРПН-РМ9200 предназначены для автоматизированной поверки, калибровки, градуировки и испытаний средств измерений нейтронного излучения с помощью воспроизведения и передачи единиц плотности потока нейтронного излучения, мощности амбиентного эквивалента дозы и мощности индивидуального эквивалента дозы нейтронного
излучения.
Установки с комплектом источников нейтронного излучения обеспечивают создание поля нейтронного излучения быстрых и тепловых нейтронов в коллимированном пучке, а также формирование поля нейтронов в открытой геометрии.
В установках применяются закрытые радионуклидные источники нейтронного излучения из 238Pu-Be, 239Pu-BE, 241Am-Be и 252Cf.
Установка выпускается в трех модификациях, которые отличаются облучателями.
Принцип работы
Принцип работы установок основан на воспроизведении эталонных значений дозиметрических величин с помощью источников нейтронного излучения различной активности и изменения расстояния между источником и проверяемым прибором.
Источники нейтронного излучения хранятся и эксплуатируются в одно- или многопозиционном облучателе. Изменение расстояния между источником и проверяемым прибором реализуется с помощью системы линейных перемещений
Управление выбором источника в облучателе, выводом выбранного источника в рабочее положение и положением проверяемого прибора в пучке излучения установок осуществляется оператором дистанционно с пульта управления установки или автоматически при помощи специального метрологического программного обеспечения (ПО), установленного на персональном компьютере (ПК).
Состав установки
Облучатель
Дистанционно управляемый облучатель установки обеспечивают хранение и эксплуатацию радионуклидных источников нейтронов 238Pu-Be, 239Pu-BE, 241Am-Be и 252Cf (по требованию заказчика).
— УРПН-РМ9201 Облучатель установки ОН-201 обеспечивает подземное размещение и хранение одного источника нейтронов с максимальным потоком нейтронов до 5х108 с-1
— УРПН-РМ9201Н Облучатель установки ОН-201Н обеспечивает наземное размещение и хранение одного источника нейтронов с максимальным потоком нейтронов до 1х107 с-1
— УРПН-РМ9200 Облучатель установки ОН-204 обеспечивает подземное размещение и хранение четырех источников нейтронов с суммарным максимальным потоком нейтронов до 1х109 с-1.
В установках осуществляется дистанционный̆ выбор источника нейтронного излучения и перевод его из положения хранения в рабочее положение.
Установки обеспечивают формирование нейтронного поля:
коллимированного пучка быстрых нейтронов в геометрии коллимационного узла с использованием вставки-коллиматора из 5-процентного борированного полиэтилена и коллимированного пучка тепловых нейтронов с использованием тепловой̆ вставки из полиэтилена и применением кадмиевого экрана
Переход от коллимированного излучения к ОГ и обратно от ОГ к коллимированному излучению осуществляется за время не более 10 минут.
Система линейного перемещения
Система линейного перемещения рабочего стола с установленными на нем для проверки приборами имеет три оси перемещения рабочего стола (X, Y, Z) и осуществляет его вращение.
Управление позиционированием платформы в заданной̆ координате осуществляется специальным приводом и программируемым контроллером.
Система управления установкой̆
Управление всеми механизмами установки осуществляется с пульта управления, установленного в операторской. Пульт управления имеет сенсорный ЖКИ дисплей (Touchscreen) с размером экрана по диагонали 304 мм. С пульта управления можно управлять всеми механизмами установки в полуавтоматическом и наладочном режимах, а также отслеживать их положение. На дисплей пульта выводятся также различные текстовые сообщения о работе механизмов установки и данные измерений температуры, влажности и МЭД с детекторов системы радиационного контроля.
Система радиационного контроля
Осуществляет контроль за радиационной обстановкой и состоит из пульта и четырех интеллектуальных блоков детектирования, двух гамма-излучения и двух нейтронного излучения. По одному детектору гамма- и нейтронного излучений размещены на стене в помещении установки рабочей камере и в комнате оператора.
На экран пульта выводится информация о текущих измеренных значениях МЭД с детекторов и сигнализация о превышении установленных по каждому детектору порогов.
|
|
Система видеонаблюдения
Позволяет наблюдать за показаниями приборов на рабочем столе, дистанционно контролировать положение подвижной платформы с помощью визира и отсчетной шкалы, наблюдать за процессами в помещении, а также дистанционно управлять камерой наблюдения за показаниями приборов.
Система сигнализации и блокировки
Представляет собой набор механизмов и устройств, которые совместно с системой управления обеспечивают защиту персонала от облучения.
Дополнительное вспомогательное оборудование и принадлежности поставляются по отдельному заказу.
|
Мощность амбиентного эквивалента дозы нейтронного излучения (МАЭД), мкЗв/ч |
3,5 – 3,4·104 |
||||||||
|
Доверительные границы относительных погрешностей установок при доверительной вероятности 0.95 должны быть не более |
|
||||||||
|
Плотность потока быстрых нейтронов, |
2,5 – 24,0·103 |
||||||||
|
Плотность потока тепловых нейтронов, |
1,0 – 5,6·103 |
||||||||
|
Габариты и масса облучателя |
2550x730x700 мм, 190 кг |
||||||||
|
Максимальная активность применяемых источников, поток быстрых нейтронов в телесный угол 4 π ср, c^{-1} |
|
||||||||
|
Максимальная активность применяемых источников, при создании широкого пучка нейтронов в «открытой» геометрии |
1x109 |
||||||||
|
Максимальные геометрические размеры применяемых источников, Øхh, мм |
35х45 |
||||||||
|
Мощность индивидуального эквивалента дозы (МИЭД), мкЗв/ч |
3,5 – 3,4·104 |
||||||||
|
Количество источников |
До 4 шт. |
||||||||
|
Уровень собственного радиационного фона установки при использовании источника с максимальной активностью находящимися, в положении “хранение” на расстоянии 1 м от поверхности облучателя, мкЗв/ч, не более |
1,0 по суммарному излучению (гамма и нейтронному) |
||||||||
|
Время перевода источника из положения хранения/рабочего в положение рабочее/хранения не более, сек |
15 |
||||||||
|
Суммарный поток быстрых нейтронов от источников, размещенных в облучателе установки не должен превышать, с-1 |
1x109 |
||||||||
|
Масса приборов, устанавливаемых на рабочем столе, не более, кг |
70 |
