Система Майнфрэйм Подземные горные работы – это профессиональное программное обеспечение для решения технологических задач при подземных горных работах.
Разнообразные методы позволяют легко моделировать проектные положения выработок, буровзрывные работы, закладочные работы. Работа в системе облегчает планирование и выполнение ежедневных производственных задач.
Функционал системы предоставляет инженеру-технологу множество возможностей — от быстрого моделирования новых горных объектов и проектирования буровзрывных работ до планирования и оперативного управления подземными горными работами, что приведет к повышению безопасности и производительности работ.
Предлагаем познакомиться с основными преимуществами работы в системе Майнфрэйм Подземные горные работы.
Параллельная работа
Использование системы дает возможность проведения совместной работы нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь соединяется в общий документ.
Проектирование
Различные методы построения и редактирования позволяют пользователю моделировать в системе выемочные единицы и подземные горные выработки с сечениями заданной формы. Предусмотрено формирование разрезов, планов и профилей выработок. Разрезы могут иметь любую ориентацию и создаваться в интерактивном режиме по одной, двум и трем точкам, по профилям и разведочным линиям. На плоскости разрезов могут накладываться геодезическая и пользовательская координатные сетки.
Планирование
Модуль планирования обеспечивает возможность проведения многовариантного анализа горнотехнических условий. Это позволяет технологу оперативно определять параметры производительности, показатели потерь и разубоживания полезного ископаемого, и в целом качества руд, оценивать особенности применения различных вариантов развития горных работ, подбирать технологическое оборудование.
Планирование может осуществляться по кварталам и месяцам, а также суткам и сменам для оперативного управления добычей в режиме регулирования нагрузки на забой.
Для формирования модели заходок разработан специальный инструмент. Построение может выполняться как в трехмерном окне, так и двухмерном, связанном с разрезом 3-мерной области. В созданных заходках рассчитывается качество полезного ископаемого. Во время создания и модификации заходок пользователь может открыть таблицу Набор плана по заходкам для ПГР. По мере появления новых или изменения старых заходок данные в таблице также будут меняться. В графах таблицы отображаются значения объемов горной массы, вмещающих пород и рудных тел, попавших в заходку.

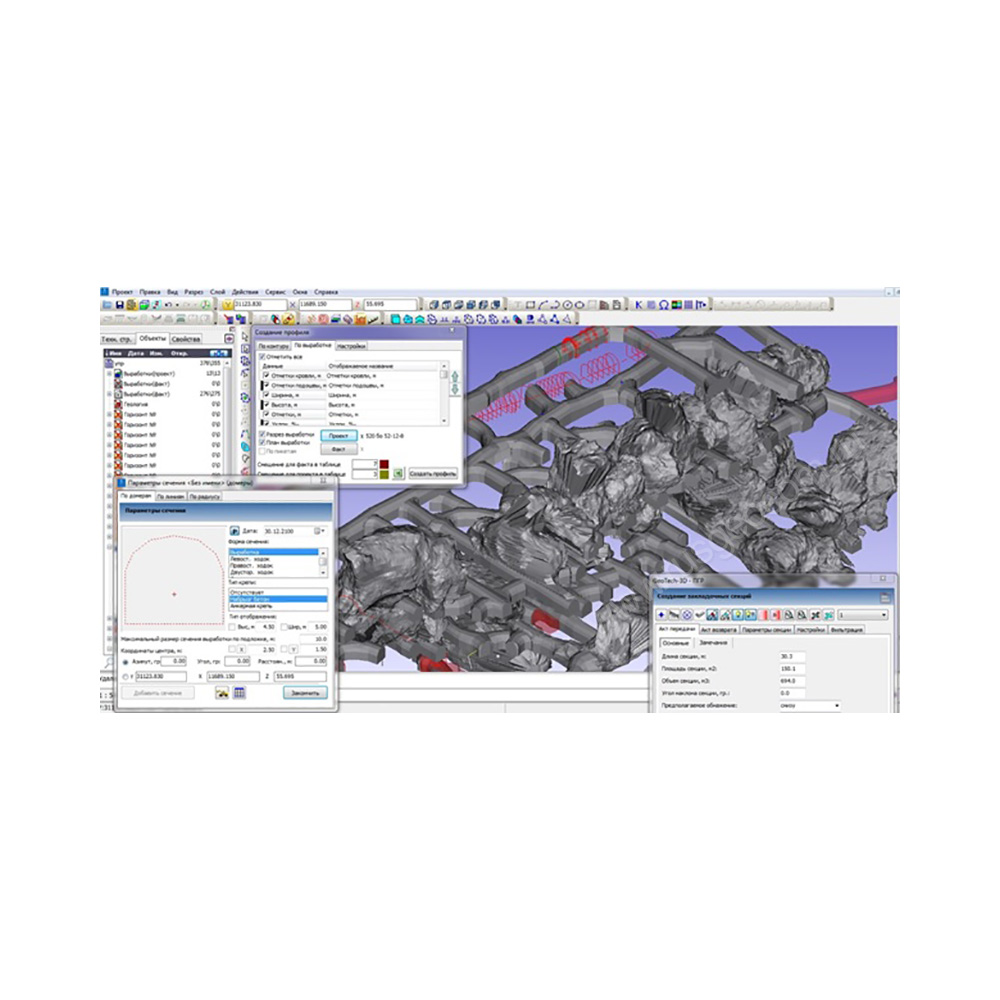

Создание закладочных секций
Система Майнфрэйм Подземные горные работы обеспечивает автоматизированную технологию инженерного обеспечения закладочных работ.
Предполагается, что горно-закладочный участок (ГЗУ) может взять на себя функции по формированию составных частей акта передачи секции под закладку с автоматизированным созданием выкопировки (с расстановкой перемычек на моделях выработок) и созданием плановых моделей закладочной секции. Причем, объем, площадь и длина секции будут вычислены автоматически и попадут в соответствующие графы таблицы акта передачи секции. После погашения секции ГЗУ вводятся параметры секции: дата и время подачи закладки, состав смеси, технологические перерывы и пр. Данные параметры будут необходимы для формирования акта возврата погашенных секций.
Перед маркшейдерской службой будут стоять следующие задачи: после завершения работ по заливке секции сделать съемку перемычек (по ним будут построены модели фактических секций), вычислить объем закладки и объем недозалива. Объем закладки будет вычисляться на основании замера высоты незаполненного пространства в одной или нескольких точках, угла растекания закладочной смеси и длины секции. После вычисления и ввода всех данных ГЗУ подготовит акт возврата.
С целью обеспечить такую технологическую цепочку в программе были созданы инструменты для расстановки перемычек, создания секций, формирования акта передачи и возврата.
Расчет объемов
В системе широко представлен функционал, с помощью которого могут быть вычислены объемные и качественные показатели рудных тел и выемочных единиц, относящихся к различным геологическим телам и пустым породам. Для выемочных единиц расчет выполняется с учетом всех геологических тел, попавших в ее границы, или части выработки между сечениями и между пикетами.
Модуль по буровзрывным работам
Позволяет всесторонне охватить процесс создания и редактирования модели массового взрыва вне зависимости от степени сложности геотехнологических условий области проектирования, оперативно вносить локальные изменения в проект, не нарушая его целостности, либо переформировывать проект целиком, а также адаптироваться под текущие требования на предприятии.
Полноценное использование данного модуля – это не только проектирование подземных взрывов, но и сопровождение всего процесса, начиная от проектирования системы вееров скважин, создания отчетной документации перед началом буровзрывных работ и заканчивая моделированием секции отбойки на основе фактических данных и сравнительного анализа спроектированной системы вееров скважин фактической.
Чертежи
Система печати МАЙНФРЭЙМ ПОДЗЕМНЫЕ ГОРНЫЕ РАБОТЫ решает задачу преобразования представления трехмерных объектов горной технологии в виде чертежей, оформленных в соответствии со стандартами горной графики. Инструменты системы позволяют вывести на печать и экспортировать в файл любое двухмерное и трехмерное изображение, т. е. планы, разрезы, профили, 3D-виды и пр. Реализована возможность вставки на лист печати как своих объектов классификаторов (условные знаки, штампы, сетки и т. д.), так и файлов других приложений.
Системно-технические требования
- Процессор: Intel Core i3 или более производительный
- ОЗУ: не менее 4 ГБ
- Видеоподсистема: DirectX9 совместимый видеоускоритель, объем видеопамяти не менее 1 ГБ
Операционная система:
- Microsoft Windows 7 Service Pack 1 или выше
- Microsoft Windows 7 x64 Service Pack 1
- Microsoft Windows 8.1
- Microsoft Windows 8.1 x64
- Microsoft Windows 10 x64
- Microsoft Windows 10 x86
Примечание:
Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
Настройка входит в стоимость
