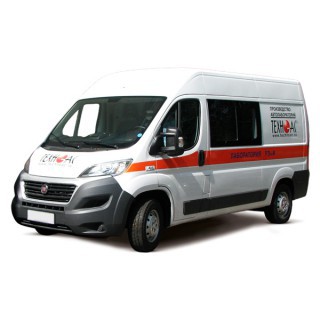

ЭТЛ ТЕХНОАС РЗиА передвижная испытательная лаборатория энергетического оборудования и средств РЗиА

№

Наименование

Описание

1

Испытательный комплекс РЕТОМ-21

Испытательный комплекс PETOM-21 предназначен для испытания первичного и вторичного электрооборудования при вводе его в работу и в процессе эксплуатации на предприятиях электроэнергетики, на предприятиях нефтегазовой отрасли, на железнодорожном транспорте, в энергохозяйстве промышленных предприятий.

Испытательный комплекс для проверки первичного и вторичного электрооборудования.

·       Мощность до 6000 ВА

·       Максимально выдаваемый ток до 3500 А с помощью нагрузочного трансформатора РЕТ-3000

·       Напряжение 2500 В

·       Секундомер до 10 000.

Комплектация:

·       Устройство РЕТОМ-21

·       Чемодан повышенной прочности для транспортирования РЕТОМ-21

·       РЕТОМ-2500 - прибор для проверки электрической прочности изоляции

·       РЕТОМЕТР – вольтамперфазометр

·       РЕТ-ВАХ - измерительно-трансформаторный блок

·       РЕТ-3000 - нагрузочный трансформатор

·       СПП-80 - стойка приборная передвижная.

2

Прибор контроля высоковольтных выключателей ПКВ/М7

Проверка технического состояния выключателей советского, российского и зарубежного производства:

·       Контроль параметров скорости и хода масляных, вакуумных и элегазовых выключателей, имеющих 4 полюса;

·       Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;

·       Измерение токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;

·       Встроенный пульт для задания простых операций и сложных циклов выключателей на ток до 14А для приводов постоянного и переменного тока.

3

Прибор МИКО-8

Прибор предназначен для измерения электрического сопротивления постоянному току обмоток трансформаторов, электродвигателей, электромагнитов, кабелей и других цепей, содержащих индуктивность, электрического сопротивления в безиндуктивных цепях в диапазоне от 10 мкОм до 10 кОм на токах до 10 А.

Безразборная проверка и диагностика состояния устройств РПН без снятия крышки бака контакторов.

Очень малая погрешность измерения (±0,1%). Автоматическая компенсация термо-эдс в измерительной цепи. Автоматический выбор и задание измерительного тока. Автоматический останов измерения. Задание предела выходной мощности прибора для изменения измерительного тока.

Информация на дисплее при перегреве обмотки измерительным током. Возможность ввода в прибор значения температуры масла трансформатора. Пересчет измеренных сопротивлений обмотки к паспортной температуре.

Пересчет сопротивлений трехфазной обмотки с разными схемами соединений. Автоматическое вычисление относительных отклонений измеренного сопротивления от паспортных значений. Автоматическое вычисление по измеренному сопротивлению обмотки ее температуры.

4

Микроомметр МИКО-21

Измерение контактных сопротивлений цепей электрооборудования в диапазоне 0,1 мкОм ÷ 2 Ом на токе до 200А с самой низкой погрешностью до ±0,05%.

·       Высоковольтных выключателей, соединителей и разъединителей

·       Контакторов, реле и стыков шинопроводов

·       Болтовых, паяных и сварных соединений на открытых и закрытых распределительных устройствах до 750кВ в условиях больших электромагнитных полей.

5

Прибор контроля устройств РПН трансформаторов ПКР-2 или ПКР-2М

Проверка технического состояния устройств РПН.

ПКР-2 предназначен для разборной проверки технического состояния устройств регулирования под напряжением (далее – РПН) всех типов, как резисторных так и реакторных, в составе силового трансформатора, а также и вне его.

Снятие круговых диаграмм резисторных и реакторных устройств РПН.

Для снятия круговых диаграмм прибор комплектуется специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.

По круговой диаграмме последовательности переключения контактов избирателя и контактора при прямом и обратном ходах, можно судить, например, о величине люфта и качестве сборки избирателя.

Все характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда", и пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

Снятие осциллограммы переключения контактора резисторных устройств РПН.

Осциллографирование процесса переключения позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.

Все характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда", и пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

Проверка устройства РПН в статическом режиме.

Проверка при вращении вала привода рукояткой в замедленном темпе с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и в значениях напряжений и токов.

Автоматическая самонастройка к устройству РПН.

Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически.

Эргономичные щупы или кабель с зажимами типа "крокодил".

Для удобства подключения к некоторым устройствам РПН прибор комплектуется специальными длинными щупами (в этом случае сливать масло из бака контактора необязательно). Без контактных щупов подключение к устройству возможно посредством зажимов "крокодил" у измерительных кабелей при частичном сливе масла из бака контактора либо извлечении устройства из бака трансформатора.

Хранение, передача и анализ результатов измерений.

Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков.

Сохранение результатов измерений происходит в энергонезависимой памяти прибора, а также возможна передача их в компьютер. Поэтому управление прибором возможно и при помощи персонального компьютера. Это позволит снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.

Высокий уровень безопасности при эксплуатации.

Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011. Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ Р 52319-2005.

Режим безразборной проверки устройств РПН (метод DRM) в модификации ПКР-2М

"Безразборная проверка устройств РПН" позволяет проводить экспресс-диагностику технического состояния устройств РПН без вскрытия бака или демонтажа устройства РПН. Данная проверка позволяет получать диаграммы переключения контактора для широкого круга переключающих устройств (кроме реакторного типа), на основании полученных диаграмм проводить оценку состояния устройств РПН, что дает основания указывать на характер дефекта, и обоснование решений по вопросам связанным с ремонтом данных устройств.

6

АИД-70Ц – цифровой аппарат испытания изоляции силовых кабелей

·       Диапазон регулирования напряжения (постоянного/переменного): 10-70 кВ / 10-50 кВ

·       Ток нагрузки при постоянном/переменном напряжении: 0-10 мА / 0-50 мА

·       Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью: не более 3%

·       Защита от превышения максимального напряжения и тока нагрузки: есть

·       Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока: 0-2000 мкА / 0-1000 мкА

·       Параметры питающей сети: (220±22) В, 50 Гц

7

Высоковольтный кабеледефектоискатель «Успех-3М» (GPS/ГЛОНАСС)

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Функции и решаемые задачи

·       поиск неисправностей кабельных линий;

·       определение положения подземных коммуникаций в режиме «Трасса» и «График»;

·       прямое цифровое измерение глубины их залегания на всех рабочих частотах;

·       указание направления отклонения от оси коммуникации в режиме «Трасса»;

·       измерение силы тока в коммуникации;

·       поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;

·       функция «Выбор кабеля из пучка» при помощи датчика КИ-110;

·       одновременная работа со встроенными и внешними датчиками;

·       определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью ПО, поставляемого в комплекте.

Особенности приемника

Встроенный GPS/ГЛОНАСС-модуль и функция «Зонд».

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.

Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.

Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.

Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.

Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции кабеля.

Идентификация отдельных кабелей, функция «выбор кабеля из пучка».

Одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.

Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.

Различные режимы индикации (цифровая, график).

Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.

Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.

Работа в зимних условиях до -20°С.

Особенности генератора индукционного

·       Возможность выбора частоты генерируемого сигнала;

·       Возможность выбора мощности генератора в зависимости от решаемых задач;

·       При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;

·       Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;

·       Автоматические выключения генерации при длительном простое;

·       Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

Особенности генератора импульсного

Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ: импульсно-дуговой метод - ИДМ; метод колебательного разряда по току — МКР.

·       Диапазон выходного напряжения от 0 до 10 кВ

·       Ступени выходного напряжения 4 кВ, 10 кВ

·       Режимы заряда - прямой заряд кабеля до пробоя (AUTO), заряд встроенного конденсатора (MANUAL)

·       Максимально запасенная энергия  200 Дж

Комплект поставки

·       Приемник "АП-019.3"

·       Генератор "АГ-120Т"

·       Индукционная антенна "ИА-305.3М"

·       Датчик контроля изоляции "ДКИ-127"

·       Датчик определитель дефектов коммуникаций "ДОДК-227.3М"

·       Индукционные клещи "КИ-205.3М"

·       Накладная рамка "НР-317.3М"

·       Малогабаритный датчик МД-01

·       Приёмник "АП-027"

·       Электромагнитный датчик "ЭМД-247"

·       Комплект акустического датчика "АД-247"

·       Головные телефоны

·       Генератор дуговых разрядов ТЕХНО-АС-GI/TA-200

·       Батарейки

·       Кабель мини-USB

·       Чехол

·       Кабель для подключения внешнего аккумулятора

·       Кабель для подключения нагрузки

·       Контакт магнитный

·       Штырь заземления

·       CD-диск с ПО

·       Сумка для приемника

·       Сумка для комплекта

·       Руководство по эксплуатации

8

Цифровой мегаомметр Е6-31

Предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, и измерения переменного напряжения до 700 В.

9

ИС-20/1 с клещами (40+80 мм) / Измеритель сопротивления

Предназначен для измерения сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу и измерения с автоматическим вычислением удельного сопротивления грунта.

10

ИФН-300 / Цифровой измеритель сопротивления петли

С помощью прибора ИФН-300 можно произвести измерение сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. Используя полученные данные, можно выявить неисправности в групповых линиях и провести в короткие сроки комплекс мероприятий позволяющий избежать возникновения серьёзных аварий и пожаров.

Измерение петли «фаза-нуль» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.

При измерении сопротивления петли «фаза-нуль», «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии. Это необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты.

11

Тепловизионный комплекс "Термовед 945МТ"

Предназначен для измерения и регистрации температуры и влажности при проведении испытаний электротехнического оборудования.

12

Дизельная ЭЛЕКТРОСТАНЦИЯ

220 В, 50 Гц, мощность 4-6 кВА, ручной/стартерный запуск, установлена в грузовом отсеке лаборатории.

13

Комплект средств индивидуальной защиты и безопасности.

·       Штанга оперативная ШО-10 - 1 шт.

·       Указатель высокого напряжения 10 кВ - 1 шт.

·       Указатель низкого напряжения 0,4 кВ - 1 шт.

·       Каска защитная - 2 шт.

·       Коврик диэлектрический - 1 шт.

·       Боты диэлектрические - 2 пары

·       Комплект предупредительных плакатов - 1 комплект

14

Программно-аппаратный комплекс

Включает в себя ноутбук, принтер–сканер, программное обеспечение для оформления технических отчетов протоколов испытательной лаборатории до 1000 В.

15

Комплект документов

Руководства по эксплуатации, паспорта, сертификат соответствия на ЭТЛ, декларация соответствия тех. регламента таможенного союза на тепловизионный комплекс.

16

Сервисное обслуживание

Проведение обучения специалистов заказчика при приемке ЭТЛ на базе поставщика в г. Коломна, гарантия на ЭТЛ 12 месяцев, пост гарантийное обслуживание в течение всего срока эксплуатации.
