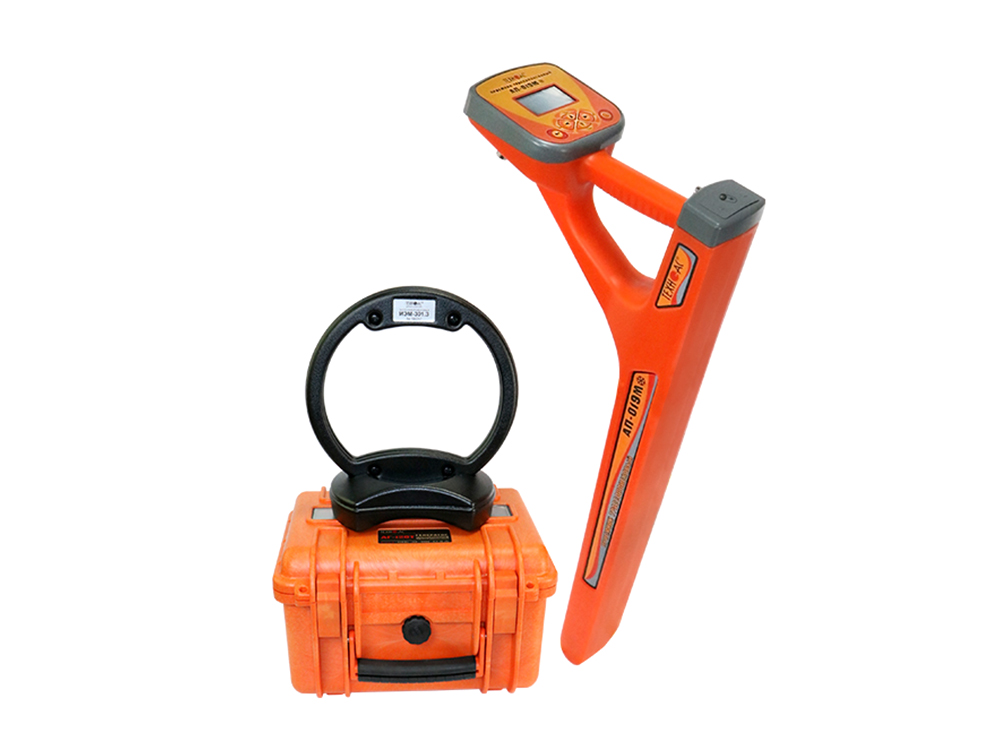

Атлет АГ-319М является современным и универсальным кабелетрассоискателем, предназначенным для поиска и трассировки подземных коммуникаций из токопроводящих материалов. В комплекте с этим прибором имеется приемник в виде моноблока с морозоустойчивым ЖК дисплеем, который выводит изображение трассы и автоматически рассчитывает глубину залегания коммуникации до 10 метров, а также величину тока в линии. Важным элементом комплекта является мощный мультичастотный генератор в линейке ТЕХНО-АС с дальностью работы до 10 км.
Среди преимуществ Атлета АГ-319М следует отметить его морозоустойчивость, что позволяет использовать прибор при низких температурах до -30°C. Также важным плюсом является наличие широкого набора рабочих частот, разнообразие режимов отображения информации и возможность работы с внешними датчиками. Дополнительные функции (такие как высокий выходной ток и напряжение у генератора) делают Атлет АГ-319М незаменимым инструментом для поиска и контроля подземных коммуникаций.
Атлет АГ-319М находит широкое применение в различных отраслях, включая строительство, телекоммуникации, геодезию, а также при обследовании инфраструктуры. При помощи этого устройства можно определить местоположение и глубину залегания подземных коммуникаций, трассировать коммуникации на значительное расстояние, обнаруживать электрические кабели под напряжением, а также решать другие задачи, связанные с поиском и контролем кабельных линий.
Инновационные особенности генератора АГ-120ТМ, включая автоматическое согласование с нагрузкой, мультичастотность, автоматический выбор мощности и возможность работы с различными подключаемыми устройствами, сделали Атлет АГ-319М высокоэффективным и удобным для использования прибором, который превосходит ожидания специалистов в области поиска и контроля подземных коммуникаций.
Режим «График+» является важным инструментом при работе с трассоискателем. Он позволяет анализировать графики изменения уровня сигнала для точной локализации коммуникаций. Он также применяется для определения центров нескольких коммуникаций, находящихся близко друг к другу, что делает работу оператора более эффективной и точной.
Режим «2-частоты» является еще одним полезным функционалом при работе с кабелетрассоискателем. При совместной работе с трассировочным генератором он позволяет различить «свою» коммуникацию от смежных. Это особенно важно для определения местоположения и идентификации коммуникаций в условиях близкого расположения различных сетей.
Подключение дополнительных внешних датчиков и трассировочного генератора значительно расширяет возможности кабелетрассоискателя. Это позволяет эффективно решать задачи по поиску дефектов в коммуникациях, обнаружению нарушений изоляции трубопроводов, а также определению конкретных кабелей из обширного пучка, что делает прибор более универсальным и применимым в различных ситуациях.
Рекомендуемые области применения кабелетрассоискателя Атлет АГ-319М включают в себя разнообразные отрасли, такие как электросети, телекоммуникации, строительство и монтаж, ЖКХ, водоснабжение, теплоснабжение, нефтегазовая отрасль и геодезия. Благодаря своим функциональным возможностям и широкому спектру применения, этот прибор становится неотъемлемым инструментом для специалистов, занятых в различных областях, где необходимы точность и надежность при работе с подземными коммуникациями.
Приемник "АП-019М"
|
Параметр |
Значение |
|
Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
|
Добротность квазирезонансных фильтров (Q) |
Не менее 100 |
|
Диапазон частот «Широкая полоса» |
0,04…8 кГц |
|
Диапазон частот «Радио» |
8…40 кГц |
|
Максимальный коэффициент у силения электрического тракта |
>100 дБ |
|
Количество встроенных датчиков |
4 |
|
Подключаемые внешние датчики |
КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
|
Управление чувствительностью |
· Автоматическое - для 2D отображения «Трасса». · Полуавтоматическое или ручное (по выбору) - для «Графиков». · Автоматическое или ручное (по выбору) - для режима «2 частоты». |
|
Определение глубины залегания трассы |
Автоматически в режиме «Трасса» 0....9,99 м |
|
Точность определения глубины залегания |
±5% |
|
Измерение тока принимаемого сигнала |
Автоматически в режиме «Трасса» 0,001....9,99 А |
|
Точность измерения тока принимаемого сигнала |
±5% |
|
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим) |
|
Визуальная индикация |
OLED дисплей,178х64 пикс, 16 градаций «серого» |
|
Индицируемые параметры |
· 2D визуализация положения трассы относительно прибора · глубина залегания трассы · ток в коммуникации · графики уровня сигнала с датчиков · параметры настройки и управления |
|
Звуковая индикация |
Встроенный излучатель: |
|
Источник питания |
4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
|
Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов; при отрицательной температуре время работы сокращается |
|
Автоматическое отключение питания при бездействии для экономии заряда |
после 30 мин |
|
Диапазон температур эксплуатации / хранения |
-30…60 / -30…60°С |
|
Степень защиты корпуса |
IP54 |
|
Габаритные размеры |
330х140х700 мм |
|
Масса |
2,1 кг |
Генератор "АГ-120Т"
|
Параметр |
Значение |
|
Частоты синусоидального сигнала, Гц |
|
|
частоты f1, f2, f3 («постоянные») |
200…9999 Гц |
|
частота f4 («временная») |
200…9999 Гц |
|
Режимы генерации |
|
|
режим 1 |
непрерывный «НП» |
|
режим 2 |
кратковременные посылки «ПР» (прерывистый) |
|
режим 3 |
двухчастотный «2F» (одновременная генерация) |
|
режим 4 |
генерация ударных импульсов «УР» (ударный режим) |
|
Выходные параметры синусоидальной генерации |
|
|
Выходной ток, А |
|
|
максимальный в ручном режиме: |
|
|
задаваемый для автосогласования |
десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память |
|
Максимальное выходное напряжение, В |
|
|
- при автономном питании |
220 (180 при «2F») |
|
Максимальная выходная мощность, Вт |
|
|
- при автономном питании или от внешнего аккумулятора 21В |
130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом |
|
- с добавлением внешнего аккумулятора 12В |
200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом |
|
- от сетевого блока (СБП) |
100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F» |
|
ПРИМЕЧАНИЕ. |
|
|
Допустимое сопротивление нагрузки |
любое (0…∞) |
|
Согласование с нагрузкой |
- автоматическое, обеспечивающее достижение заданного тока в нагрузке |
|
Источники питания |
|
|
Встроенный аккумуляторный комплект |
два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач |
|
Ресурс питания при 0ºС в зависимости от мощности не менее, ч |
|
|
- непрерывная и двухчастотная генерация |
1,3 (при 130Вт автономно/200Вт с доп. акк. 12В) |
|
- импульсные посылки одной частоты |
9 (при 200Вт автономно/300Вт с доп. акк. 12В) |
|
- генерация ударных импульсов с максимальной частотой 80 уд/мин |
20 (при силе удара «С2» автономно или «С3» с доп. акк.) |
|
Время зарядки полностью разряженных автономных аккумуляторов не более, ч |
8 |
|
Сетевой блок для работы или зарядки аккумуляторов |
выходное напряжение 15В, выходной ток 15А max |
|
Допустимые внешние аккумуляторы |
11...14В / 22…28В ≥21Ач |
|
Функциональные особенности |
|
|
Автоматические функции |
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) |
|
Автоматические выключения генерации (зарядки) |
- при разряде аккумуляторов ниже допустимой нормы |
|
Типы подключаемых нагрузок при генерации «SIN» |
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля |
|
Конструктивные параметры |
|
|
Выходной усилитель мощности |
импульсный, CLASS D(BD), КПД > 80% |
|
Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) |
- все питающие напряжения |
|
Управление |
девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
|
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 |
Класс А |
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+45ºС |
|
Степень защиты корпуса |
IP65 |
|
Габаритные размеры электронного блока (кейса), не более, мм |
305х270х191 |
|
Вес электронного блока, не более, кг |
14 |
Индуктивная антенна "ИЭМ-301.3"
|
Параметр |
Значение |
|
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
|
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
|
Тип корпуса |
пластмассовый, герметичный |
