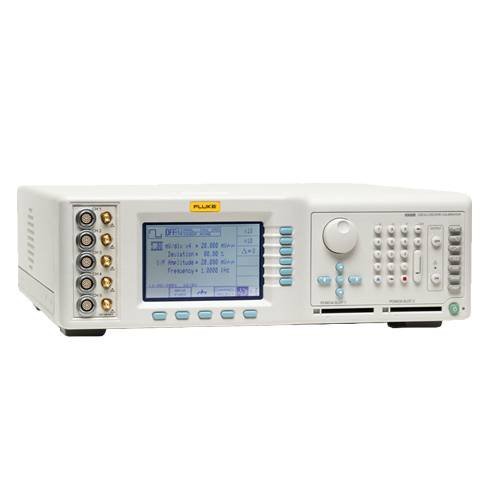

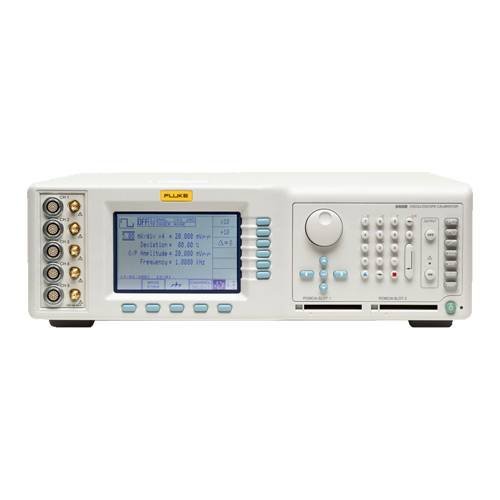

Калибратор осциллографов Fluke 9500B/3200 представляет собой высокопроизводительную рабочую станцию метрологического назначения с возможностью использования функции автоматизации и опциональной модернизации. Устройство оборудовано встроенным прецизионным кварцевым генератором и внутренней образцовой мерой постоянного напряжения, которые в процессе выполнения калибровочных работ обеспечивают формирование и воспроизведение испытательных сигналов заданной формы с нормированными характеристиками в частотном диапазоне от 0,1 Гц до 3,2 ГГц. Расширенный перечень функций и возможность использования выносных формирователей сигнала разных модификаций позволяет выполнять проверку правильности работы и калибровку цифровых и аналоговых осциллографов всех классов, от начального уровня до Hi-End.
Преимущества
Универсальность – прибор оснащен 5 выходными каналами, что обеспечивает возможность тестирования высокопроизводительных многоканальных осциллографов, в том числе – 4-канальных с дополнительным входом для синхронизирующего сигнала без необходимости перекоммутации и переключения соединительных проводников в процессе калибровки.Гибкость – операции по калибровке осциллографов Fluke 9500B 3200 могут выполняться в ручном, полуавтоматическом, с задействованием процедурной карты или дистанционном режимах.Повышенная точность – при использовании активных головок Active Head, которые подключаются непосредственно к входам проверяемого прибора без соединительных проводов, нормированный тестовый сигнал без потерь и искажений попадает на измерительные контуры осциллографа, позволяя достоверно оценить его погрешность.
Особенности
Режим "Procedure Mode" существенно облегчает выполнение калибровки осциллографов при использовании, позволяя обойтись без привлечения высококлассных специалистов для проведения работ и интерпретации показаний. Весь процесс тестирования для конкретного типа осциллографа предварительно программируется в виде последовательности стандартизированных операций в соответствии с его характеристиками и рекомендациями по калибровке от производителя и с записью на карту PCMCIA. При калибровке данные с карты считываются и выполняются как единая процедура. При этом на дисплее калибратора осциллографов Fluke 9500B/3200 отображаются инструкции оператору при необходимости выполнения переключений или установки выходных значений на калибраторе. Результаты тестирования сохраняются на карте памяти, помещенной в SLOT 2, а также могут быть распечатаны в виде сертификата на принтере, который подключается через параллельный порт.

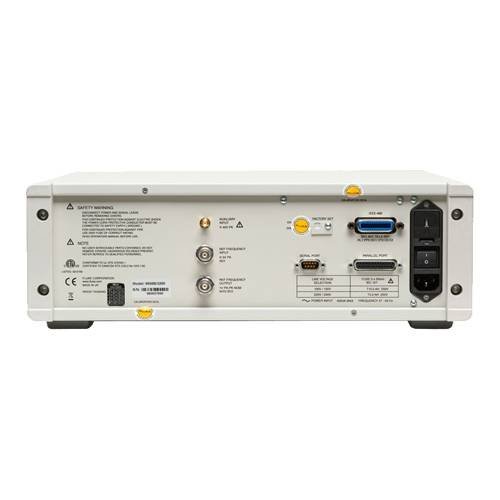

Дистанционное управление прибором осциллографов реализуется через GPIB-интерфейс. ПО MET/CAL позволяет полностью автоматизировать процессы тестирования и документирования, вплоть до формирования калибровочных сертификатов или свидетельств о поверке. С целью полной интеграции с другими элементами измерительно-испытательных систем данное метрологическое оборудование оснащено рядом дополнительных входов и выходов. В задней части корпуса размещен разъем для внешнего импульса запуска, который передается через порты калибратора на тестируемый осциллограф. Для повышения точности прибор оборудован входом для внешнего прецизионного генератора опорного сигнала. Выход внутреннего генератора калибратора может использоваться для работы с другими измерительными устройствами в синхронном режиме.
