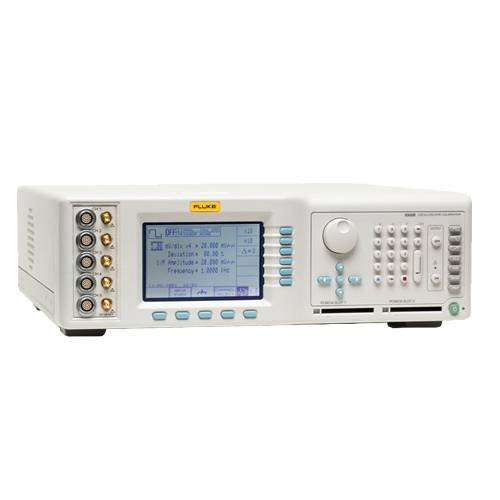

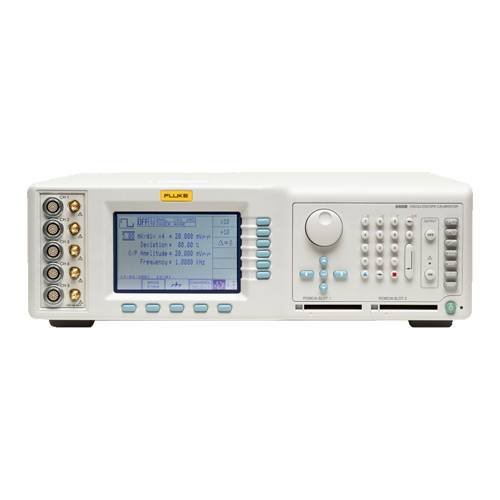

Калибратор осциллографов Fluke 9500B/1100

Калибратор осциллографов Fluke 9500B/1100 - это рабочая метрологическая станция с широкими возможностями по автоматизации калибровочного процесса и модернизации в зависимости от текущих задач.

Устройство оборудовано встроенным прецизионным кварцевым генератором и внутренней образцовой мерой постоянного напряжения, которые обеспечивают формирование и воспроизведение испытательных сигналов заданной формы в частотном диапазоне от 0,1 Гц до 1,1 ГГц. Уникальный функционал и поддержка внешних активных головок позволяют тестировать и настраивать как базовые лабораторные осциллографы, так и модели класса Hi-End с помощью Fluke 9500B/1100.

Преимущества

• Универсальность – прибор оснащен 5 выходными каналами для работы с многоканальными осциллографов. Благодаря наличию дополнительного входа для синхронизирующего сигнала отсутствует необходимость в перекоммутации соединительных проводников.
• Гибкость – операции по калибровке могут выполняться в ручном, полуавтоматическом, с задействованием процедурной карты или дистанционном режимах.
• Повышенная точность – при использовании активных головок нормированный тестовый сигнал без потерь и искажений попадает на измерительные контуры осциллографа, позволяя достоверно оценить его погрешность.

Особенности работы

Режим "Procedure Mode" существенно облегчает выполнение калибровки при использовании Fluke 9500B/1100. Алгоритм испытаний предварительно программируется в виде последовательности стандартизированных операций в соответствии с его характеристиками и рекомендациями от производителя, а в дальнейшем экспортируется на карту PCMCIA. При активации программы на дисплее калибратора отображаются инструкции относительно подключения или установки выходных значений. Результаты сохраняются на карте памяти, а кроме того могут быть распечатаны в виде сертификата на принтере, который подключается через параллельный порт.

Дополнительный функционал

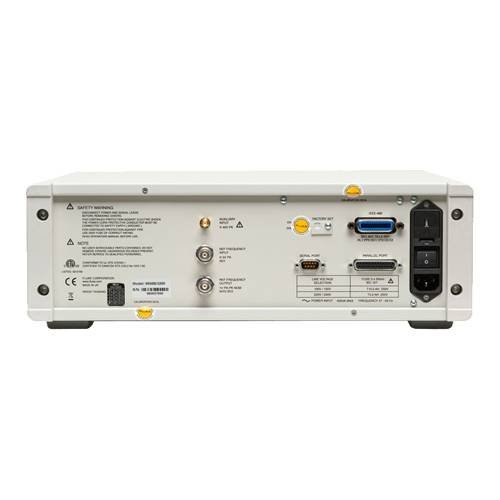

Дистанционное управление калибратором осциллографов Fluke 9500B/1100 реализуется через GPIB-интерфейс. ПО MET/CAL позволяет полностью автоматизировать процессы тестирования и документирования, вплоть до формирования стандартизированных сертификатов или свидетельств о поверке. С целью полной интеграции с другими элементами измерительно-испытательных систем метрологическое оборудование оснащено рядом дополнительных интерфейсных портов. Для повышения точности прибор оборудован входом под внешний прецизионный генератор опорного сигнала. Выход внутреннего генератора может использоваться для работы с другими измерительными устройствами в синхронном режимею.
