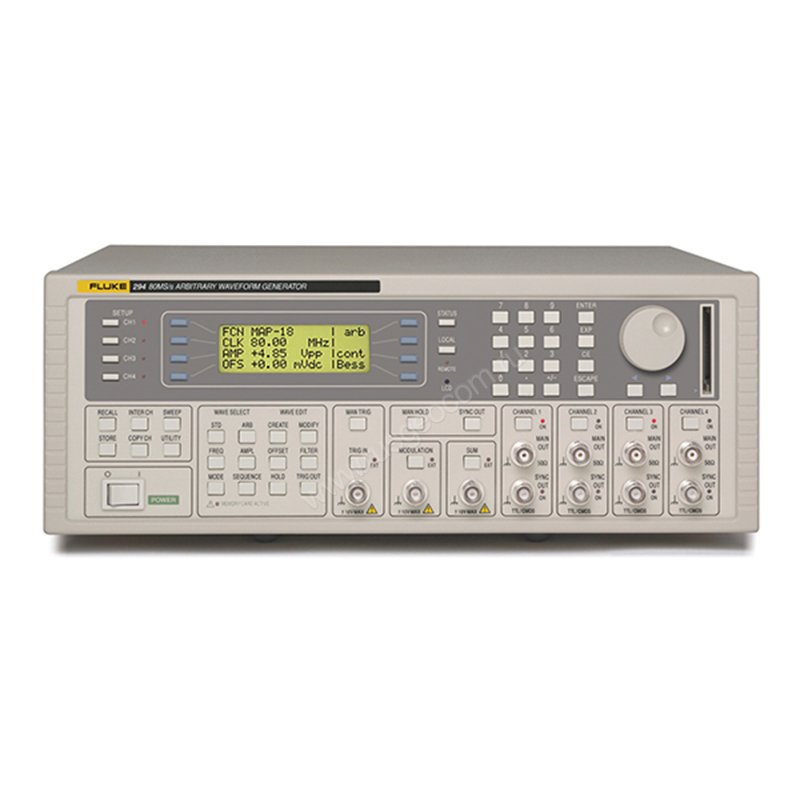

Генератор сигналов Fluke 294-E 230V

Генератор сигналов Fluke 294-E 230V

Генератор сигналов Fluke 294-E 230V представляет собой универсальный лабораторный прибор, который позволяет эффективно решать широкий круг задач в ходе диагностики, отладки и при испытаниях электронных, радиотехнических и цифровых приборов, систем и их компонентов. Обеспечивая генерирование и воспроизведение сигналов стандартной и произвольной формы с разрешением 12 бит и частотой дискретизации до 100 МГц, он способен заменить собой целый набор разнотипных генерирующих устройств, в том числе генераторы импульсов, последовательностей, тона, функций, помех и пр. Данная модель оснащена 4 выходными каналами ARB, которые независимы между собой, а также дополнительными выходами синусоидальных и прямоугольных сигналов с частотой 50 МГц, благодаря чему может реализовывать сложные схемы модуляции и обработки сигнала.

Особенности

• Расширенный набор функций межканальной модуляции – сигнал из любого ARB-канала генератора Fluke 294-E 230V может использоваться для амплитудной модуляции или модуляции с подавленной несущей следующего канала.
• Реализация схем сложного межканального запуска – каждый канал может получать сигнал триггера от одного канала и выводить свой триггер на следующий; конечный канал можно настроить для управления стартовым каналом, замыкая сигнальную петлю.
• Генерация многофазных сигналов – каналы могут быть синхронизированы вместе либо с использованием главного канала, системных или внешних часов ARB, при этом каждому из них может быть назначен определенный фазовый сдвиг.

Преимущества

Совмещая прямой цифровой синтез и технологию выборки с переменной тактовой частотой, этот калибратор электрических величин способен воспроизводить сигналы разного типа и формы с высокой точностью. При работе в многоканальном режиме можно выполнять математические действия с сигналами разных каналов. Сигналы могут быть развернуты во всем частотном диапазоне с переменной скоростью от 1 миллисекунды до 15 минут, с использованием линейной или логарифмической, одиночной или непрерывной развертки. Для записи формы генерируемых сигналов предусмотрена возможность использования карты памяти Compact Flash.

Расширенными возможностями по моделированию и обработке сигналов обладает ПО Waveform Manager Plus, которое включено в комплект поставки генератора. С его помощью можно моделировать сигналы из математических выражений, из комбинаций других сигналов, путем ручного ввода параметров или комбинируя все три метода.
