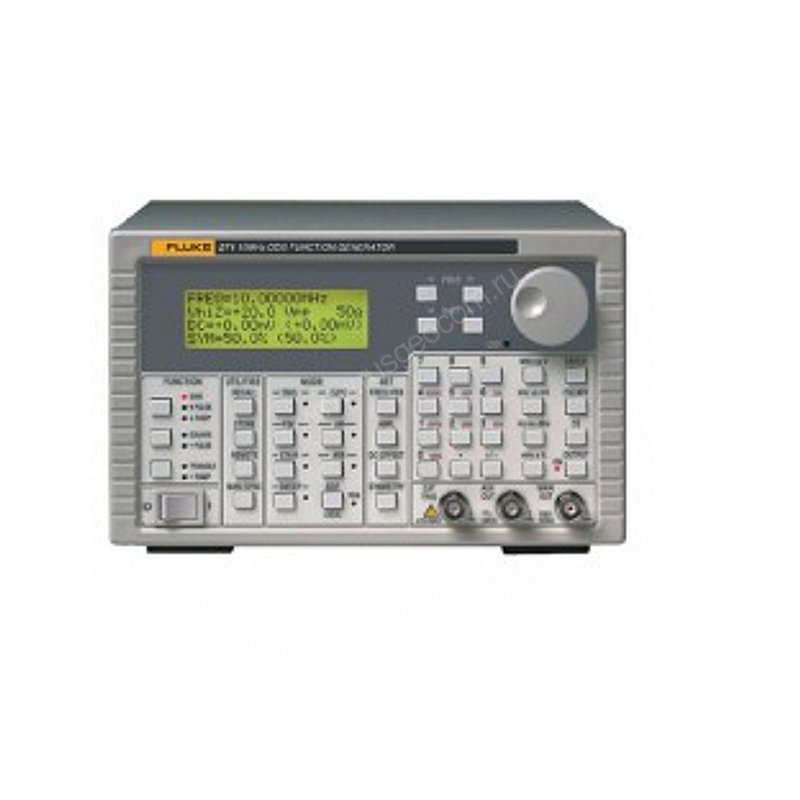

Fluke 281-E 230V
|
Дополнительные формы сигналов
|
Формы сигналов
|
Максимальный размер формы сигнала составляет 65 536 точек; минимальный – 4. В энергонезависимой памяти емкостью 256 кбайт можно сохранить до 100 пользовательских форм сигналов. Формы сигналов можно задать с помощью регуляторов на передней панели или путем загрузки данных о формах сигналов через интерфейсы RS-232 или GPIB.
|
Память о формах сигналов
|
64 000 точек на канал
|
Вертикальное разрешение
|
12 бит
|
Выбранные часы
|
от 100 мГц до 40 МГц
|
Разрешение
|
4 разряда
|
Точность
|
±1 разряд настройки
|
Последовательность
|
Возможность соединения до 16 форм сигналов. Каждая форма сигнала может повторяться до 32 768 раз. Последовательность форм сигналов может повторяться до 1 048 575 раз или продолжаться постоянно.
|
Выходной фильтр
|
Возможность выбора между эллиптическим 16 МГц, эллиптическим 10 МГц, фильтром Бесселя 10 МГц или работой без фильтра
|
Стандартные формы сигналов
|
Формы сигналов
|
Точность
|
10 миллионных долей в течение 1 года
|
Темп. стабильность
|
Обычно
|
Уровень выходного сигнала
|
от 2,5 до 10 В размах для 50 Ом
|
Синусоидальный, косинусоидальный, гаверсинусоидальный, гаверкосинусоидальный
|
Диапазон
|
от 0,1 мГц до 16 МГц
|
Разрешение
|
0,1 мГц или 7 разрядов
|
Гармоническое искажение
|
от < 0,1 % до 100 кГц
|
от < –65 дБн до 20 кГц
|
от < –50 дБн до 300 кГц
|
от < –35 дБн до 10 МГц
|
от < –30 дБн до 16 МГц
|
Не гармонические Spurii
|
от < –65 дБн до 1 МГц,< –65 дБн + 6 дБ/октава от 1 МГц до 16 МГц
|
Прямоугольный
|
Диапазон
|
от 1 мГц до 16 МГц
|
Разрешение
|
1 мГц (4 разряда)
|
Точность
|
±1 разряд настройки
|
Время нарастания/спада
|
|
Импульсы и ряд импульсов
|
Время нарастания/спада
|
|
Диапазон периода
|
от 100 нс до 100 с
|
Разрешение периода
|
4 разряда
|
Точность
|
±1 разряд настройки
|
Диапазон задержки
|
от –99,99 с до + 99,99 с
|
Разрешение задержки
|
0,002 % периода или 25 нс (выбирается большее значение)
|
Диапазон ширины
|
от 25 нс до 99,99 с
|
Разрешение ширины
|
0,002 % периода или 25 нс (выбирается большее значение)
|
Треугольный
|
Диапазон
|
от 0,1 мГц до 100 кГц
|
Разрешение
|
0,1 мГц или 7 разрядов
|
Линейная погрешность
|
от <0,1 % до 30 кГц
|
Уклон и Sin(x)/x
|
Диапазон
|
от 0,1 мГц до 100 кГц
|
Разрешение
|
0,1 мГц (7 разрядов)
|
Линейная погрешность
|
от 0,1 % до 30 кГц
|
Режимы работы
|
Постоянный
|
Форма сигнала генерируется постоянно
|
Стимулированный запуск
|
Каждая активная граница сигнала триггера однократно генерирует форму
|
Несущие формы сигналов
|
Все стандартные и дополнительные
|
Макс. несущая частота
|
40 000 000 образцов/сек. для ARB и последовательности. 1 МГц или максимальное значение для выбранной формы сигнала
|
Количество циклов
|
от 1 до 1 048 575
|
Повторение триггера
|
от 0,005 Гц до 100 кГц пост. тока для внутреннего и до 1 МГц для внешнего
|
Источник сигнала триггера
|
Внутренний с клавиатуры, предыдущего канала, следующего канала или генератора триггеров. Внешний от TRIG IN или удаленного интерфейса
|
Фаза запуска/останова триггера
|
Возможность настройки ±360° с разрешением 0,1°, в зависимости от типа и частоты формы сигнала
|
Gated
|
Форма сигнала будет постоянной, пока выбранный сигнал остается верным, и остановится, когда он станет неверным
|
Несущие формы сигналов
|
Все стандартные и дополнительные
|
Макс. несущая частота
|
40000000 образцов/сек. для ARB и последовательности. 1 МГц или максимальное значение для выбранной формы сигнала
|
Количество циклов
|
от 1 до 1 048 575
|
Повторение триггера
|
от 0,005 Гц до 100 кГц пост. тока для внутреннего и до 1 МГц для внешнего
|
Источник селекторного сигнала
|
Внутренний с клавиатуры, предыдущего канала, следующего канала или генератора триггеров. Внешний от TRIG IN или удаленного интерфейса
|
Фаза запуска/останова селекторного сигнала
|
Возможность настройки ±360° с разрешением 0,1°, в зависимости от типа и частоты формы сигнала
|
Качание
|
Функция качания частоты доступна для стандартных и дополнительных форм сигнала. Дополнительные формы сигналов расширяются или сужаются до 4096 точек, а качание реализуется с помощью метода DDS
|
Несущие формы сигнала
|
Все стандартные и дополнительные, кроме импульса, ряда импульсов и последовательности
|
Направление качания
|
Вверх, вниз, сверху вниз, снизу вверх
|
Диапазон качания
|
От 1 мГц до 16 МГц для одного диапазона. Постоянная фаза. Независимая настройка частоты пуска и останова
|
Время качания
|
от 30 мс до 999 с
|
Маркер
|
Переменный во время качания
|
Источник триггера для качания
|
Качание может быть произвольным или запускаться из следующих источников: вручную с клавиатуры. Внешний триггер от TRIG IN или удаленного интерфейса
|
Удержание качания
|
Качание можно приостановить с помощью клавиши HOLD
|
Многоканальное качание
|
Одновременно можно создать качание в нескольких каналах, однако параметры качания для каждого канала будут одинаковыми. Амплитуду, смещение и форму сигнала можно настроить отдельно для каждого канала
|
Переключение тона
|
Функция доступна для стандартных и дополнительных форм сигнала. Дополнительные формы сигналов расширяются или сужаются до 4096 точек, а мгновенное переключение частоты реализуется с помощью метода DDS
|
Несущие формы сигнала
|
Все, кроме импульсов, ряда импульсов и последовательности
|
Список частот
|
До 16 частот от 1 мГц до 10 МГц
|
Частота повторения триггера
|
от 0,005 Гц до 100 кГц для внутреннего триггера. пост. тока до 1 МГц для внешнего триггера. Скорость повтора и частота формы сигнала зависят от режима переключения тона
|
Источник
|
Внутренний с клавиатуры, предыдущего канала, следующего канала или генератора триггеров. Внешний от TRIG IN или удаленного интерфейса
|
Режимы переключения тона
|
|
Тон является выходным сигналом, пока сигнал триггера остается верным, он прекращается в конце текущего цикла формы сигнала, пока сигнал триггера неверный. Следующий тон станет выходным сигналом, когда сигнал триггера снова станет верным
|
Запуск с помощью триггера
|
Тон является выходным сигналом, когда сигнал триггера становится верным, а следующий тон станет выходным сигналом в конце текущего цикла формы сигнала, когда сигнал триггера снова станет верным
|
ЧМн
|
Тон является выходным сигналом, когда сигнал триггера становится верным, а следующий тон становится выходным сигналом сразу же, когда сигнал триггера снова становится верным. Используя 2 канала и сумму их выходных сигналов, можно создать тестовые сигналы DTMF
|
Генератор триггера
|
Внутренний источник от 0,005 Гц до 100 кГц сигнала прямоугольной формы с возможностью настройки за 10 мкс. Разрешение 3 разряда. Можно использовать как внешнее устройство с помощью разъема SYNCOUT
|
Выходные сигналы
|
Основные выходные сигналы – один в каждом канале
|
Выходной импеданс
|
50 Ом
|
Амплитуда
|
от 5 мВ до 20 В размах в разомкнутой цепи (от 2,5 мВ до 10 В размах для 50 Ом). Амплитуду можно задать для разомкнутой цепи (Hi Z) или для предполагаемой нагрузки 50 Ом или 600 Ом в виде диапазона значений напряжения, среднеквадратичного напряжения или дБм
|
Точность амплитуды
|
2 % ±1 мВ при 1 кГц для 50 Ом
|
Сглаженность амплитуды
|
от ±0,2 дБ до 200 кГц; от ±1 дБ до 10 МГц; от ±2,5 дБ до 16 МГц
|
Диапазон смещения пост. тока
|
±10 В от 50 Ом. Сдвиг и пиковое значение сигнала ограничено до ±10 В
|
Точность смещения пост. тока
|
Обычно 3 % ±10 мВ, без затухания
|
Разрешение
|
3 разряда или 1 мВ для амплитуды и смещения пост. тока
|
Sync Out – один для каждого канала
|
Многофункциональный сигнал определяется пользователем или выбирается автоматически
|
Синхр. форма сигнала (все формы сигнала)
|
Прямоугольный сигнал с рабочим циклом 50 % для основной частоты сигнала. Или импульс, совпадающий с первыми точками дополнительной формы сигнала
|
Маркеры положения
|
Для любой точки (точек) формы сигнала можно задать маркер высоких/низких значений
|
Запуск произведен
|
Генерирует импульс, совпадающий с окончанием последовательности форм сигналов
|
Синхр. последовательность
|
Генерирует импульс, совпадающий с окончанием последовательности форм сигналов
|
Триггер
|
Выбирает текущий сигнал триггера. Используется для синхронизации сигналов запуска или выбора
|
Синхр. качание
|
Генерирует выходной импульс в начале качания для синхронизации осциллографа или регистратора данных
|
Отключение фазы
|
Используется для фазовой подстройки двух генераторов. Генерирует положительную кромку с фазовой точке 0°
|
Уровень выходного сигнала
|
Логические уровни TTL/CMOS обычно для сопротивления от 50 Ом
|
Выходной сигнал для курсора/маркера
|
Регулируемый выходной импульс, который можно использовать в качестве маркера в режиме качания или курсора в режиме модификации дополнительной формы сигнала. Можно использовать для модуляции оси Z осциллографа или отображать в объемном канале.
|
Уровень выходного сигнала: регулируется от номинального значения 2 В до 14 В, в обычном или обратном порядке; ширина регулируется с помощью курсора.
|
Выходной импеданс
|
Обычно 600 Ом
|
Входные сигналы
|
Trig In
|
Диапазон частот
|
пост. ток до 1 МГц
|
Диапазон значений сигнала
|
Номинальное пороговое значение на уровне TTL; максимальное значение входного сигнала ±10 В
|
Мин. ширина импульса
|
50 нс, для триггера/селектора; 50 мкс для режима качания
|
Полярность
|
Выбор высокой/возрастающей или низкой/ниспадающей кромки
|
Входной импеданс
|
10 кОм
|
Modulation In
|
Диапазон частот
|
пост. ток до 100 кГц
|
Диапазон значений сигнала VCA
|
Прим. 1 В размах для изменений уровня 100 % при максимальном выходном значении
|
Диапазон сигнала SCM
|
Прим. ±1 В размах для максимального выходного значения
|
Входной импеданс
|
Обычно 1 кОм
|
Sum In
|
Диапазон частот
|
пост. ток до 8 МГц
|
Диапазон сигнала
|
Прим. 2 В размах для входного и 20 В размах для выходного сигналов
|
Входной импеданс
|
Обычно 1 кОм
|
Hold
|
Удержание
|
Удерживает дополнительную форму сигнала в текущем положении. Низкий уровень TTL или срабатывание выключателя приводит к остановке формы в текущем положении до момента достижения высокого уровня TTL или до включения выключателя. Для контроля функции удержания можно использовать клавишу на передней панели MAN/HOLD или удаленную команду. Удерживая нажатой кнопку MAN TRIG на передней панели или с помощью удаленной команды, можно вернуть форму сигнала в начальное положение. Команду Hold можно использовать для каждого отдельного канала
|
Входной импеданс
|
10 кОм
|
Вход/выход эталонных часов
|
Установка на входной сигнал
|
Входной сигнал для внешних эталонных часов 10 МГц. Пороговый уровень TTL/CMOS
|
Установка на выходной сигнал
|
Буферная версия внутренних часов 10 МГц. Номинальные уровни выходного сигнала составляют 1 и 4 В от 50 Ом
|
Отключение фазы
|
Используется с SYNC OUT на главном инструменте и TRIG IN на связанном с ним инструментом для синхронизации (фазовой подстройки) двух генераторов
|
Межканальная работа
|
Межканальная модуляция
|
Форму сигнала любого канала можно использовать для выполнения амплитудной модуляции (AM) или модуляции с подавлением несущей (SCM) в другом канале. С помощью входного сигнала модуляции можно модулировать (AM или SCM) любое количество каналов
|
Несущая частота
|
Полный диапазон для выбранной формы сигнала
|
Несущие формы сигнала
|
Все стандартные и дополнительные формы
|
Типы модуляции: AM
|
Двойная боковая полоса с несущей. SCM: двойная боковая полоса с подавлением несущей
|
Источник модуляции
|
Внутренний от предыдущего канала. Внешний от разъема модуляции. Внешний сигнал модуляции можно использовать одновременно для нескольких каналов
|
Диапазон частот
|
пост. ток до >100 кГц
|
Внутренняя глубина AM
|
от 0 до 105 %
|
Внутреннее разрешение AM
|
1%
|
Подавление несущей (SCM)
|
>40 дБ
|
Диапазон сигнала внешней модуляции
|
VCA: прим. 1 В размах для изменения уровня 100 % при максимальном значении выходного сигнала
|
SCM
|
Прим. ±1 В размах для макс. выходного сигнала
|
Межканальное аналоговое суммирование
|
Waveform Summing добавляет форму сигнала из любого канала к следующему каналу. С помощью входного разъема SUM можно складывать любое количество каналов
|
Несущая частота
|
Полный диапазон для выбранной формы сигнала
|
Несущие формы сигнала
|
Все стандартные и дополнительные формы сигнала
|
Источник суммирования
|
Внутренний от предыдущего канала. Внешний от разъема SUM IN
|
Диапазон частот
|
до >8 МГц пост. тока
|
Диапазон внешнего сигнала
|
Прим. 5 В размах входной сигнал и 20 В размах выходной
|
Межканальная фазовая подстройка
|
Два и более канала можно синхронизировать по фазе. Каждому заблокированному каналу можно присвоить фазовый уклон относительно других заблокированных каналов. Можно синхронизировать дополнительные формы сигналов и последовательности форм, однако в этом случае будут применяться ограничения по длине и частоте формы сигнала.
|
При наличии одного главного канала и нескольких связанных с ним каналов изменение частоты в главном канале будет воспроизведено на каждом из связанных каналов, что позволяет легко получить многофазную форму сигнала на одной частоте. Формы сигналов DDS имеют разрешение 7 разрядов для частоты, другие формы – 4 разряда.
|
Фазовое разрешение формы сигналов не DDS
|
Формы сигналов DDS: 0,1 градуса или 360 град/количество точек (выбирается большее значение)
|
Фазовая погрешность
|
< ±10 нс для всех форм сигналов
|
Сигналы от разъема REF IN/OUT и SYNC OUT можно использовать для синхронизации двух приборов, если требуется более 4 каналов
|
Межканальный запуск триггером
|
Любой канал можно запустить триггером предыдущего или следующего канала. Предыдущие/последующие соединения можно использовать для формирования последовательности триггеров. Каждый канал получает от предыдущего (или последующего) канала сигнал об окончании триггера и смещает его на следующий (или предыдущий) канал.
|
По достижении конца "гирлянды" можно настроить возврат к началу, замкнув таким образом контур. Так же можно настроить сложные универсальные межканальные триггерные схемы. Каждый канал может иметь окончание триггера и независимую настройку формы выходного сигнала. Окончание триггера может быть обусловлено следующим: окончание формы сигнала, маркеры положения, синхр. последовательность или стимулирующий сигнал.
|
Использование схемы выше позволит создать последовательность из 64 сегментов форм сигналов, каждый канал может генерировать до 16 элементов, а все каналы можно сложить для получения полной формы сигнала на выходе канала 4
|
Интерфейсы
|
RS-232
|
Переменная скорость передачи, макс. 9600 бод
|
IEEE-488
|
Соответствует IEEE488.1 и IEEE488.2
|
Включая ПО
|
В комплект входит ПО на основе Windows™ для создания, редактирования и управления формами сигналов
|
Общие технические характеристики
|
Экран
|
20 символов x 4 ряда, буквенно-цифровой ЖК-экран
|
Ввод данных
|
Выбор режима, формы сигнала и т. д. с помощью клавиатуры; ввод значений с цифровой клавиатуры или через круговое управление
|
Сохраненные настройки
|
Возможность сохранения и использования до 9 полных настроек прибора в карте памяти. В настройках прибора можно также сохранить до 100 дополнительных форм сигнала.
|
Размер
|
Высота: 130 мм (3 U); длина: 335 мм; ширина: 212 мм
|
Масса
|
4,1 кг
|
Мощность
|
Номинальная 230 В, 115 В или 100 В, 50/60 Гц, с возможностью внутренней настройки; рабочий диапазон ±14 % от номинального; макс. 100 ВА. для 4 каналов, макс. 75 ВА. для 2 каналов, макс. 40 ВА. для 1 канала. Категория установки II.
|
Рабочий диапазон
|
от +5 до 40 °C, 20–80 % отн. влажн.
|
Условия хранения
|
от –20 до + 60 °C
|
Окружающая среда
|
Для внутреннего использования на высоте до 2000 м над уровнем моря, уровень загрязнения 2
|
Дополнительные возможности
|
Комплект для монтажа в стойку 48,3 см
|
Класс безопасности
|
Удовлетворяет требованиям EN 61010-1
|
Электромагнитная совместимость
|
EN61326
|
Настройка входит в стоимость
