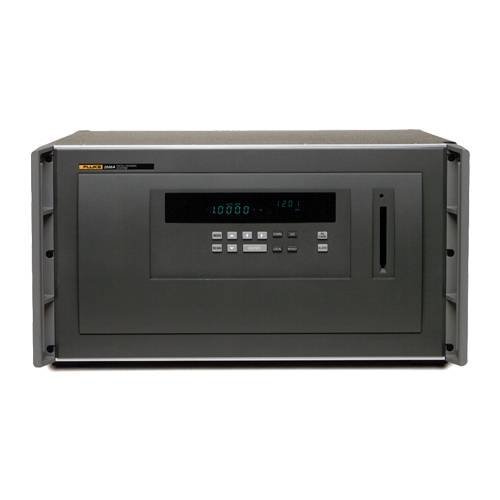

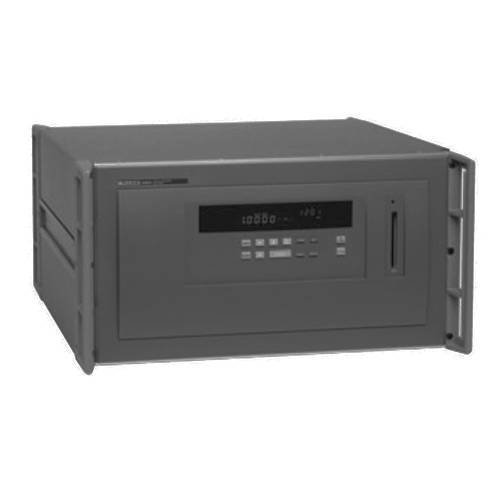

Система сбора данных Fluke 2680A-PAI

Вес, кг

1,21 кг

Вам это понравится

Улучшенная точность

Особенности функционала

Возможность контроля напряжений повышенного номинала

Диапазон рабочих температур

от –20 до 60 °C

Габаритные размеры (без чехла)

473 x 423 x 237 мм

Производитель

Fluke, США

Написать в Whatsapp

Уточнить цену

НАШЛИ ДЕШЕВЛЕ?
вернем разницу в цене

ВЗЯТЬ В АРЕНДУ
на сутки, неделю или месяц

Настройка входит в стоимость

Доставка
от 3-х дней

В наличии

Описание
Характеристики
Доставка

Описание

Система сбора данных Fluke 2680A-PAI

Система сбора данных Fluke 2680A-PAI - 20-канальный модуль повышенного класса точности, предназначенный для использования с базовыми блоками серии 268xA. Оборудование используется для измерения постоянного и переменного напряжения, силы тока, частоты, сопротивления и температуры с помощью подключаемых датчиков.

Улучшенная изоляция каналов позволяет применять комплексы cистем сбора данных для контроля технологических процессов в ходе производства фармацевтической, полупроводниковой, оптической и другой прецизионной продукции, на атомных электростанциях и т.п.

Принцип действия

Модуль Fluke 2680A-PAI выполняет измерение контролируемых параметров с помощью внутреннего многотактного АЦП на основе ПЛИС, который последовательно подключается к аналоговым входам в соответствии с заданной программой. Управление осуществляется микропроцессором Motorola 68302, формирующим импульсы привода и сброса коммутационных элементов. Выбор каналов и двух- или четырехканального режима измерений производится набором из 24 герконовых реле, которые сведены в две группы и образуют древовидную структуру, за счет чего минимизируется механический износ отдельных элементов Fluke 2680A-PAI.

Масштабируемость

Базовый блок Fluke 2680A оснащен шестью слотами, пять из которых рассчитаны на подключение модулей PAI и/или FAI, а шестой может использоваться для установки как цифрового, так и аналоговых блоков. Это дает возможность задействовать от 20 до 120 измерительных линий, а при объединении нескольких блоков в единую систему – контролировать параметры по 2000 и более каналам. Порядок установки модулей в слоты не влияет на метрологические свойства оборудования.

Преимущества Fluke 2680A-PAI

Поддержка широкого перечня стандартных внешних датчиков, с возможностью ввода индивидуальных характеристик для выполнения измерений с помощью преобразователей других типов.
Улучшенная точность, по сравнению с модулями FAI, за счет использования АЦП с более высокой разрядностью.
Возможность контроля напряжений повышенного номинала – линии с 1 по 11 выдерживают до 300 В, а остальные каналы – до 150 В.
Стандартный разъем 2680A-180, который также можно использовать с другими регистрирующими приборами данного бренда, обеспечивает простоту подключения-отключения измерительных линий и датчиков к системе сбора данных.

Характеристики

	Fluke 2680A-PAI
Математические функции	Помимо аналоговых и цифровых каналов ввода каждая система поддерживает 60 вычислительных каналов. Доступные вычисления: время и скорость, сложение, вычитание, умножение, деление, логарифм, натуральный логарифм, экспонента, квадратный корень, абсолютное значение, целая функция и среднее значение.
Скорость измерений	Низкая: 6 показаний/сек. номинальное значение Средняя: 41 (50 Гц), 48 (60 Гц) показаний/сек. номинальное значение Высокая: 143 показания/сек. для номинального переменного тока, 140 показаний/сек. для диапазона до 300 Ом, 37 показаний/сек. для диапазона до 3 МОм)
Аналого-цифровой преобразователь	18 бит, многопрофильного типа
Подавление общего режима	Перем. ток: > 120 дБ (50/60 Гц, + 0,1 % не более 1 кОм дисбаланса источника) Пост. ток: > 120 дБ
Подавление нормального режима	50 дБ при 50/60 Гц, ±0,1 %
Максимальное напряжение в общем режиме	300 В пост. тока или среднеквадратичное значение напряжения перем. тока (каналы 1, 11); 150 В пост. тока или среднеквадратичное значение В перем. тока (все другие каналы)
Входное значение триггера	Минимальный импульс: 5 мкс Минимальная задержка: 100 мс "Высокое" входное значение: от 2,0 до 7,0 В "Низкое" входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL
Часы	Точность до 1 мин/месяц в диапазоне от 0 до 50 °C
Мощность, срок службы батарей	От 100 до 240 В перем. тока, 50 или 60 Гц 100 ВА максимальное значение, или от 9 до 45 В пост. тока (50 Вт максимальное значение – все слоты заняты + установлена карта памяти) (если оба источника работают параллельно, то используется большее из двух значений) при 120 В переменного тока эквивалентное напряжение постоянного тока составляет ~14,5 В
Температура, влажность (без конденсата)	Эксплуатация: от –20 до 28 °C, при относительной влажности <90 %; от 28 до 40 °C, при относительной влажности <75 %; от 40 до 60 °C, при относительной влажности <50 % Хранение: от –40 до 70 °C при относительной влажности от 5 до 95 %
Высота над уровнем моря	Эксплуатация: 2000 м Хранение: 12 200 м
Стандарты	Все входные сигналы: Продукты с уровнем перенапряжения IEC категории II отвечают следующим стандартам по безопасности и излучению: EN50082-2; EN55022-1; EN550aa, класс A; EN610000-4-2, 3, 4, 6, 8; EN61326; EN61010-1, CAT II; CSA C22.2 № 1010.1
Рабочая температура	от –20 до 60 °C
Диапазон температур при хранении	от –40 до 70 °C
Размер	473 x 423 x 237 мм
Масса	1,21 кг
Прецизионный аналоговый модуль ввода	20 универсальных каналов Изоляция, рассчитанная на напряжение не более 300 В Разрешение 18 бит Скорость сканирования 140 каналов/сек Включает универсальный модуль ввода 2680A-180 Правило проведения калибровки
Интерфейсы	Ethernet: отвечает стандарту IEEE 802.3 Ethernet, совместим со стандартами 100BaseT и 10BaseT, использует протокол TCP/IP RS-232C: только для калибровки
Системные требования	Совместимость с IBM, процессор Pentium II Microsoft Windows® NT/98/2000/XP 64 МБ ОЗУ 150 МБ свободного дискового пространства Экран VGA или SVGA, полная совместимость с IBM, с видеокартой 2 МБ RAM (VRAM) Привод CD-ROM Microsoft Internet Explorer 4.0 или более новой версии
