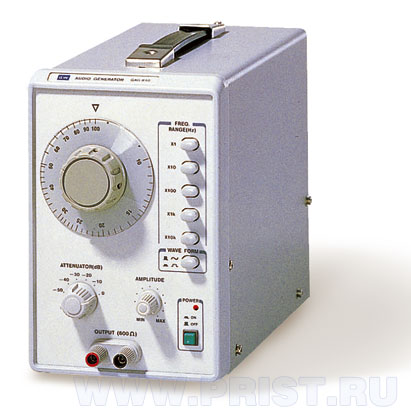

Низкочастотный генератор GW Instek GAG-810

Низкочастотный генератор GW Instek GAG-810 позволяет вычислять электромагнитные сигналы синусоидальной формы. Высокая точность, надежность и набор функций делает этот прибор незаменимым в лабораториях и научных центрах, особенно для настройки и проверки радиоэлектронных устройств и радиозимерительных приборов.

Радиоэлектронное оборудование, в том числе устройства радиосвязи, характеризуются особо низким уровнем гармонических искажений. Используя это устройство, оператор с легкостью сможет настраивать высокоточные приборы, применяемые в вычислительной технике и автоматике. Устройство позволяет использовать широкий спектр настроек: установка нестабильности частоты, ее точность и многое другое.

Устройство позволяет сохранять настройки и тем самым заметно экономит время на повторных операциях. Низкочастотный генератор GW Instek GAG-810 позволяет генерировать различные типы сигналов.

Синусоидальный сигнал

• Диапазон частот 10 Гц - 1 МГц содержит 5 поддиапазонов.
• Погрешность генерации 3% + 1Гц.
• Индикация частот происходит на шкале лимба.
• Выходной уровень составляет 5 Вср.кв. на нагрузку 600 Ом.
• Коэффициент гармоник 500 Гц - 20 кГц < 0.02%, 100 Гц - 100 кГц < 0.05%.

Прямоугольный сигнал

• Размах сигнала более 10 Впик-пик.
• Время нарастания и среза менее 200 наносекунд.
• Выбросы на вершине импульса меньше 2% на частоте 1 кГц.
• Неравномерность вершины меньше 5% на частоте 50 Гц
• Аттенюатор работает на уровнях 0 -50 дБ с шагом в 10 дБ.

Низкочастотный генератор имеет синхронный вход с полосой синхронизации шириной 5% от фиксированной частоты. Максимальный уровень синхросигнала составляет 15 В, а входное сопротивление 150 кОм.
