Настройка входит в стоимость
предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.

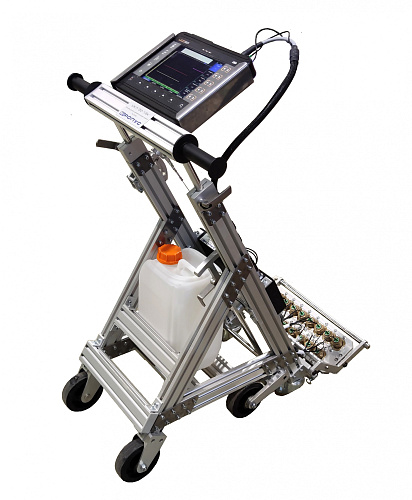

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.
Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен рычаг.
Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.
Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.
|
Параметры |
Значения |
|
Дисплей |
Цветной, TFT 640 х 480 точек |
|
Количество каналов контроля |
32 |
|
Интерфейс дефектоскопа |
Ethernet |
|
Частотный диапазон |
0,5-15 МГц |
|
Амплитуда ЗИ |
размах 100В |
|
Аккумулятор |
Li-ion 8 А/ч |
|
Время работы |
7 часов от аккумуляторов |
|
Внешнее питание дефектоскопа |
блок питания от сети 220 В, 50Гц AC |
|
Напряжение питания |
18V/3,5A DC |
|
Диапазон рабочих температур |
от -30º C до +55° C |
|
Размер (В x Ш x Д) |
190 мм x 285 мм x 50 мм |
|
Масса дефектоскопа |
3,5 кг с аккумуляторами |
|
Параметры |
Значения |
|
Ширина акустического блока |
300 мм |
|
Минимальный шаг записи при сканировании |
1 мм |
|
Максимальная толщина листа |
400мм |
|
Максимальная скорость сканирования |
до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм) |
|
Производительность |
до 500 м2/час |
|
Объем данных сканирования, запоминаемых в терминале |
1 Гб |
|
Наличие электронных маркеров стыковки дефектограмм секторов |
есть |
|
Шероховатость поверхности изделия |
не хуже Rz80 |
|
Эквивалентная площадь выявляемых отражателей |
не хуже 0,5см2 |
|
Режим отображения оперативной информации |
А-скан, С-скан |
|
Результаты контроля |
дефектограмма изделия с привязкой к координатам, протокол контроля |
|
Размер (В x Ш x Д) |
1400 мм x 400 мм x 400 мм |
|
Масса дефектоскопа |
15 кг |
|
Диапазон рабочих температур |
от +5º C до +55° C (без применения низкотемпературных жидкостей) |
Тип контактный - 16 элементный блок с независимыми подпружиненными преобразователями
Типы преобразователей -
1 или 2-х канальные р/с ультразвуковые преобразователи 2,5МГц и 5 МГц
