Присоединяйтесь!Является результатом более чем 10 лет лидерства в разработке и производстве приборов неразрушающего контроля — самая продаваемая карманная модульная ФР-система, выпускаемая брендом Olympus в настоящее время.
с поддержкой ТOFD, новый ультразвуковой-модуль, а также новое программное обеспечение (NDT SetupBuilder и новая версия OmniPC), которые позволяют увеличить спектр возможностей OmniScan MX2 и повысить эффективность проводимого мероприятия по контролю.
благодаря расширенным возможностям в ручном режиме и автоматическом режиме, ускоренным процессам настройки устройства, тестирования и подготовки отчета. Кроме того, дефектограф совместим с более чем 10 модулями ФР и УЗ.
для выполнения качественного контроля как в ручном, так и в автоматическом режиме.
Комплексный контроль швов резервуаров высокого давления может быть выполнен за одно сканирование с помощью OmniScan PA и ручного сканера (например, серии HSMT) или автоматизированного сканера (типа WeldROVER). Неразрушающий контроль с одновременным использованием методов TOFD и ФР значительно экономит время тестирования по сравнению с традиционным растровым сканированием или радиографическим контролем. Более того, результаты анализа становятся моментально доступными, что позволяет оперативно находить проблемы со сварочным оборудованием и сразу же устранять их.
Контроль изделий из многослойных композитных материалов весьма непрост из-за многообразия форм и различной толщины слоев.
Компания Olympus предлагает комплексные решения для контроля полимерных материалов, армированных углеродистым волокном. Для выполнения данной операции необходимы: ультразвуковой дефектоскоп OmniScan, сканер GLIDER, а также датчики и призмы, предназначенные для контроля плоских и радиальных поверхностей CFRP.
В сочетании с ручным сканером COBRA дефектоскоп OmniScan может использоваться для контроля труб диаметром от 0,84 до 4,5 дюйма. Компактный ручной сканер позволяет выполнять контроль труб в труднодоступных местах. Близлежащие объекты (такие как трубопроводы, опоры трубопроводов, металлоконструкции) могут находиться на расстоянии 12 мм.
OmniScan PA в сочетании со сканером HydroFORM — это лучшее решение для обнаружения участков возможного утонения стенок в результате коррозии, истирания и эрозии. Кроме того, система четко определяет такие дефекты, как водородная пористость и расслоение. В данной области применения ультразвуковая ФР-технология обеспечивает максимальную скорость контроля, точность координат и эффективность обнаружения.
Созданные для защиты ваших текущих и будущих инвестиций в ФР-оборудование, приборы OmniScan MX2 совместимы с более чем 10 модулями производства Olympus. Вы можете быть уверены в правильности вложенных инвестиций, так как техническая платформа постоянно модернизируется в соответствии с потребностями клиента путем регулярного обновления ПО.
Новый ультразвуковой модуль OmniScan MX2 UT2 производства компании Olympus представляет собой высокотехнологичное и доступное по цене решение для контроля дифракционно-временным методом (TOFD). Усовершенствованное аппаратное обеспечение и обновленное ПО значительно упростили и ускорили процесс контроля сварных соединений методом TOFD. Улучшенное соотношение сигнал-шум обеспечивает оптимальное качество данных, полученных методом TOFD.
Параметры |
Характеристики |
Размеры (Ш x В x Г) |
325 х 235 х 130 мм |
Вес |
3,2 кг без модуля и с одной батареей |
Запоминающие устройства |
SDHC, стандартные USB-устройства или быстрый Etdernet |
Размер файла данных |
300 МБ |
Порты USB |
3 |
Звуковая сигнализация |
Да |
Выход видеосигнала |
Выход SVGA |
Etdernet |
10/100 Мбит/с |
Кодировщик |
2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление) |
Цифровой вход |
4 цифровых входа TTL, 5 В |
Цифровой выход |
4 цифровых выхода TTL, 5 В, 15 мА |
Выключатель устройства сбора данных |
Удаленный сбор данных активирован TTL, 5 В |
Выход питания |
5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания) |
Сигнализации |
3 TTL, 5 В, 15 мА |
Аналоговый выход |
2 аналоговых выхода (12 бит) ±5 В в 10 kΩ |
Вход синхроимпульсов |
5 В TTL |
Размер |
26,4 см (10,4 дюйма) по диагонали |
Разрешение |
800 х 600 пикселей |
Яркость |
700 кд/м2 |
Количество цветов |
16 миллионов |
Тип |
TFT LCD |
Тип батареи |
Аккумулятор Smart Li-ion |
Количество батарей |
1 или 2 (в аккумуляторном отсеке можно разместить две батареи с возможностью «горячей» замены) |
Продолжительность работы |
Минимум 7 часов с двумя батареями |
Диапазон рабочих температур |
от –10°C до 45°C |
Температура хранения |
от -20 °С до 60 °С с батареями |
Относительная влажность |
Макс. 70% при 45°C без образования конденсата |
Степень защиты корпуса |
IP66 |
Устойчивость к ударам |
Испытания на падение MIL-STD-810G 516.6 |
Технические характеристики ФР-модуля (модули OMNI-M2)
|
|
Размеры |
226 х 183 х 40 мм |
Вес |
1,6 кг |
Разъемы |
1 разъем для ФР-датчика: Olympus PA |
Количество законов фокусировки |
256 |
Распознавание датчика |
Автоматическое |
Апертура |
32 элемента |
Количество элементов |
128 элементов |
Тип сканирования |
Секторное и линейное |
Количество групп |
До 8 |
Частота оцифровки |
100 МГц |
Максимальная ЧЗИ |
До 10 кГц (C-скан) |
Синхронизация данных по внутреннему таймеру |
От 1 до 10 кГц |
Синхронизация данных по кодировщику |
На двух осях: от 1 до 65 536 меток |
Количество точек |
32: 1 кривая ВРЧ на закон фокусировки |
Количество |
3 |
Условия |
Любая логическая комбинация стробов |
Аналоговые выходы |
2 |
У прибора очень много возможностей и имеет высокую скорость сбора данных.

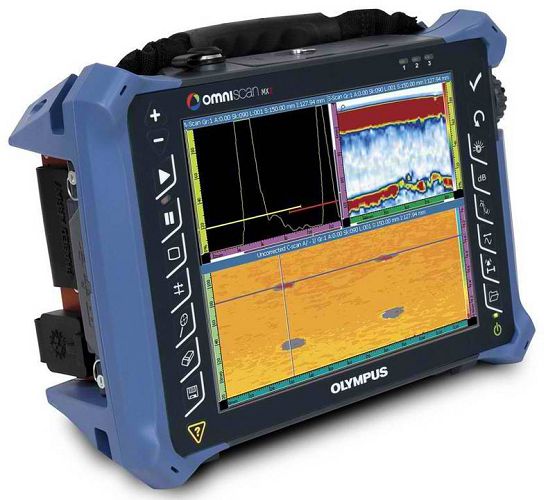

Компания ЕЦНК занимается продажей качественного оборудования для осуществления контроля качества выпускаемых изделий на производстве. На сайте ECNK.ru вы можете приобрести OmniScan MX2 UT/TOFD дефектоскоп ультразвуковой на фазированных решетках по самой выгодной цене в Москве.
