Настройка входит в стоимость
Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
· монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры чашечные”).
· погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).
НАЗНАЧЕНИЕ.
Вискозиметр проточный чашечный (далее вискозиметр) предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских или приближающихся к ним жидкостей (полуфабрикаты, смолы и т. д.).
Вискозиметр состоит из резервуара, выполненного в виде воронки, и штатива. Принцип действия вискозиметра основан на измерении времени непрерывного истечения испытуемой жидкости в количестве 100 мл через калиброванное сопло под действием силы тяжести. Вискозиметр измеряет условную вязкость по времени истечения жидких лакокрасочных материалов. Измеряемая кинематическая вязкость обычно выражается в секундах (с) времени истечения. Если стандартами предусмотрены методы пересчёта, то значение условной вязкости t в секундах может быть конвертировано в значение кинематической вязкости в Сантистокс (сСт).
Вискозиметры проточные чашечные выпускаются в следующих модификациях:
· ВЗ-246 представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и ГОСТ 9070;
· ВЗ-DIN (типы ВЗ-DIN-1108/02; ВЗ-DIN 1108/04; ВЗ-DIN 1108/06; ВЗ-DIN 1108/08) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом диаметром 2, 4, 6 и 8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами DIN 53211 и ISO 2431 (частично);

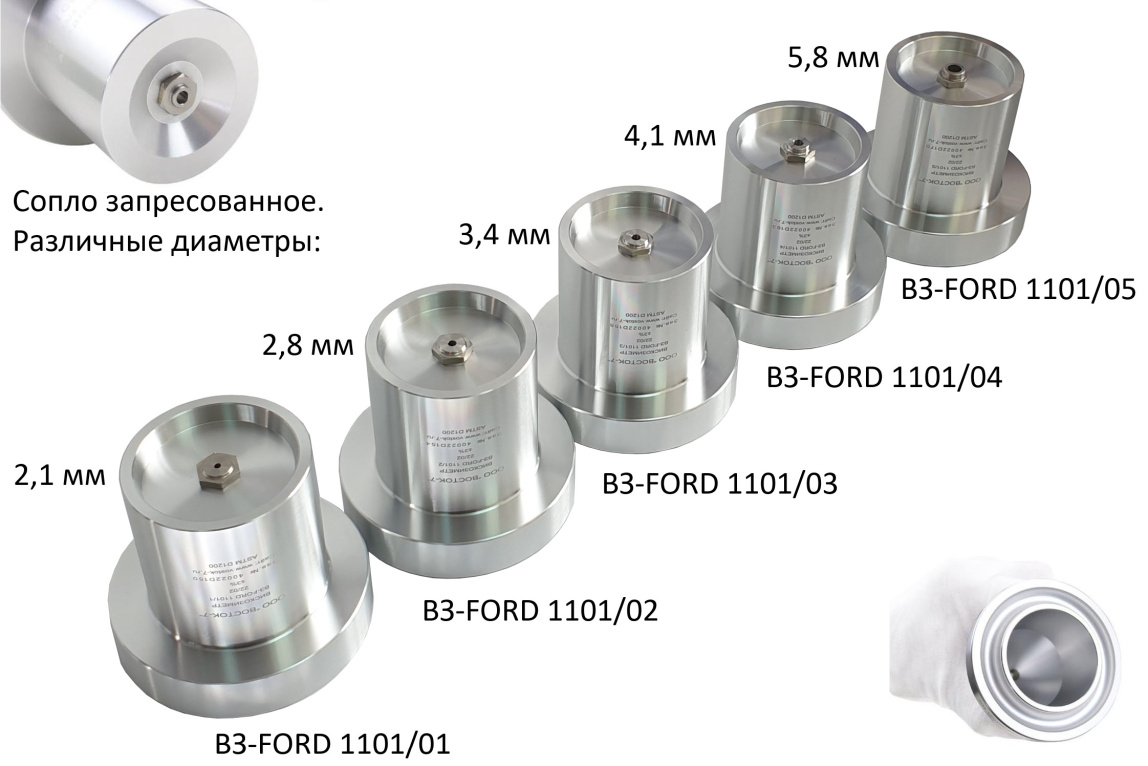

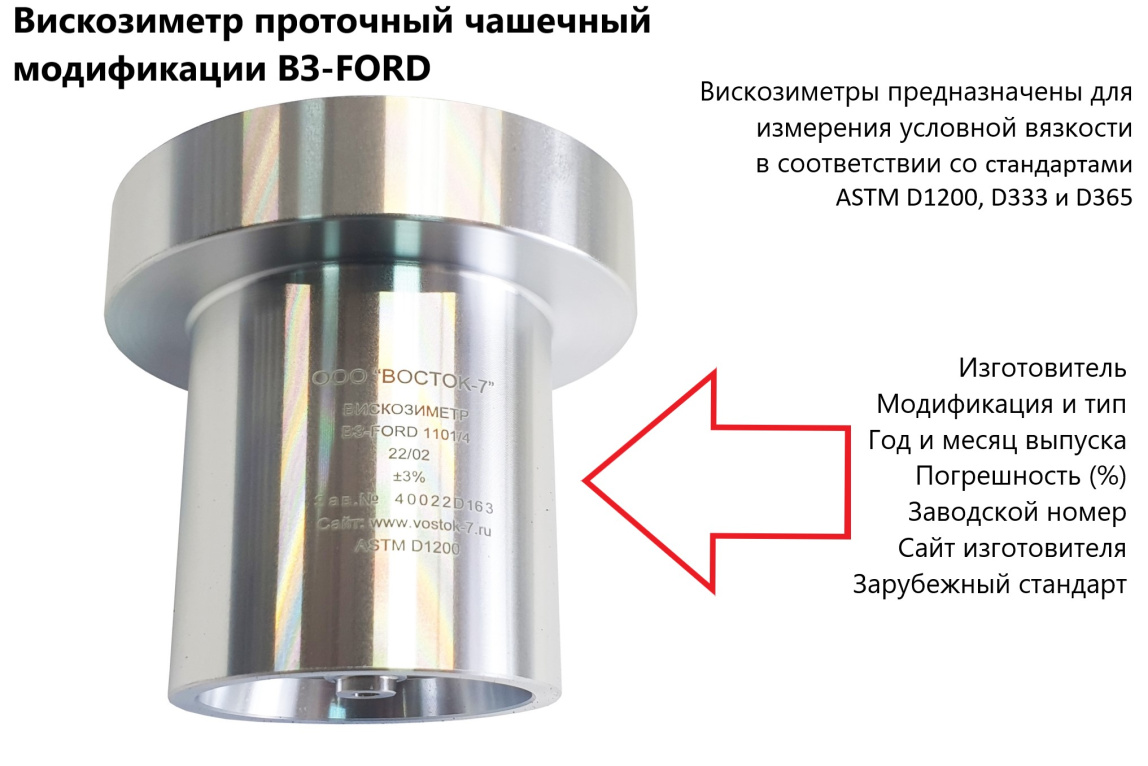

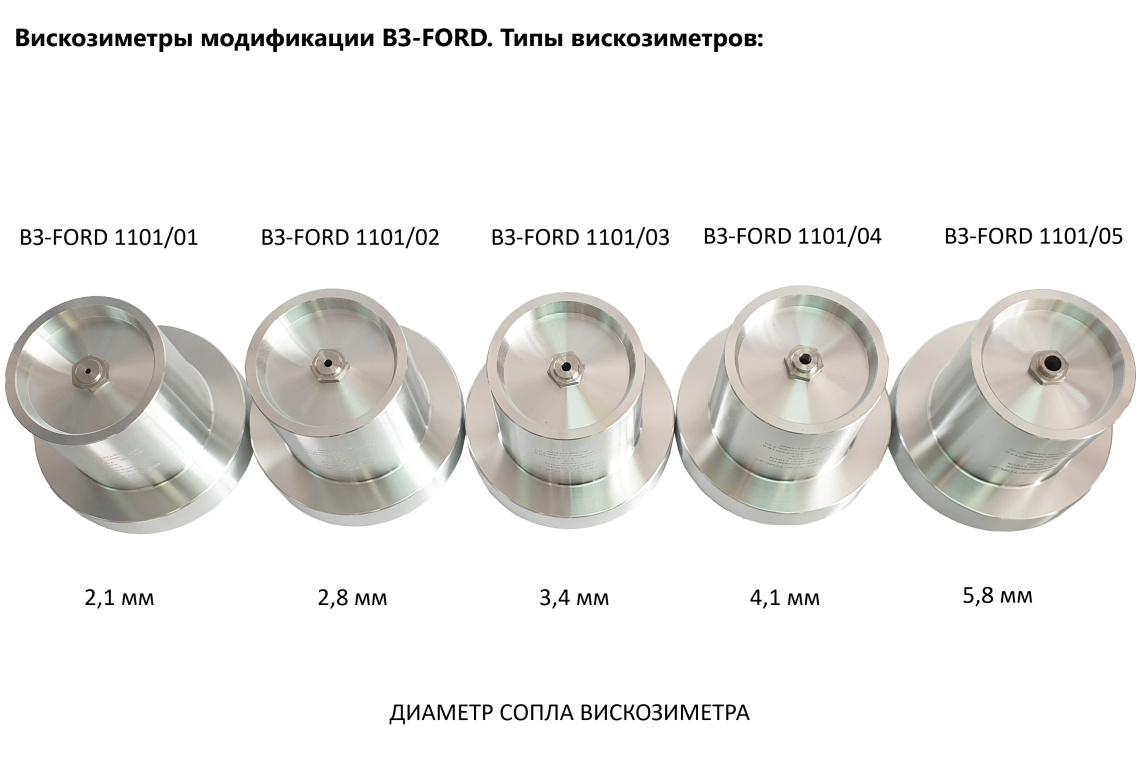

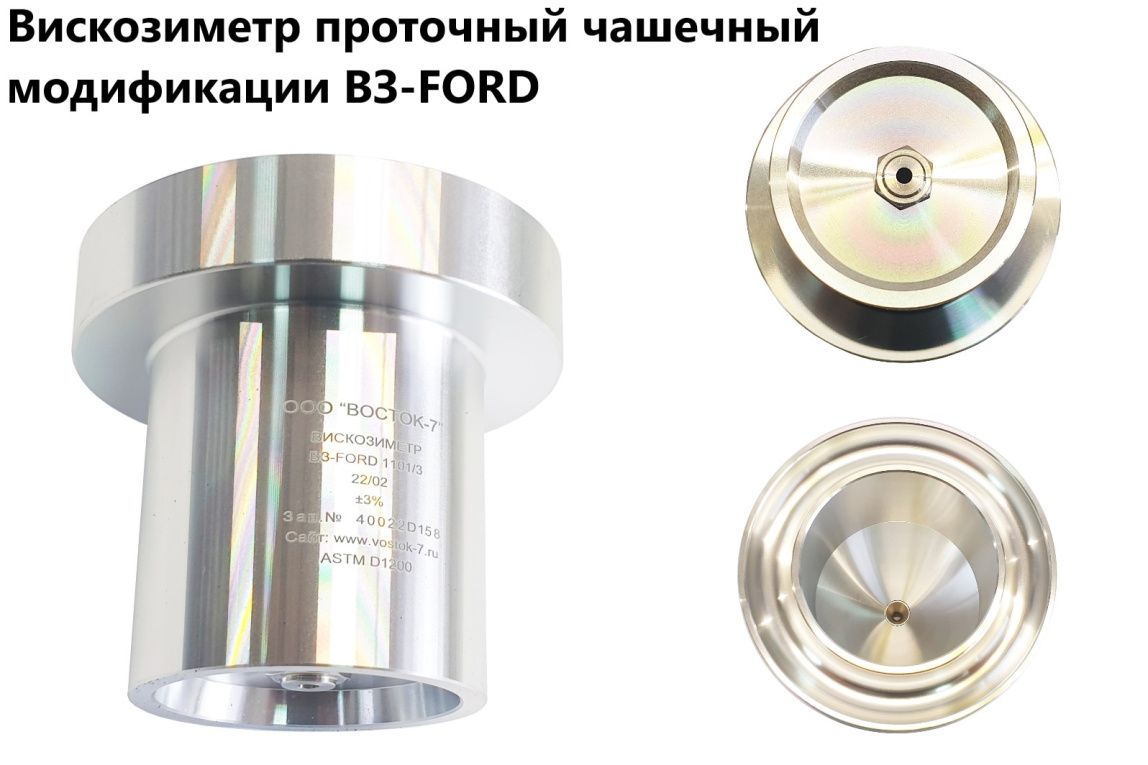

· ВЗ-FORD (типы ВЗ-FORD 1101/01; ВЗ-FORD 1101/02; ВЗ-FORD 1101/03; ВЗ-FORD 1101/04; ВЗ-FORD 1101/05) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом 2,1; 2,8; 3,4; 4,1 и 5,8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами ASTM D1200, D333 и D365.
ОБЩИЙ ВИД.
|

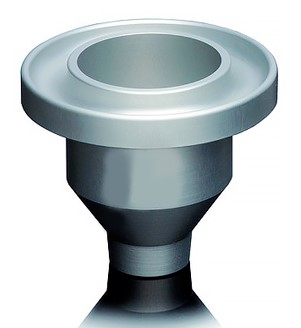

Вискозиметры модификаций ВЗ-246 и ВЗ-DIN |

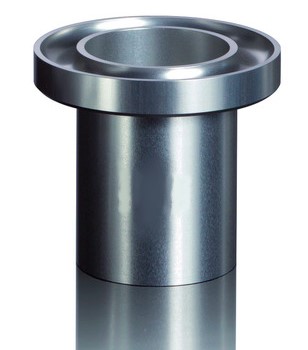

Вискозиметры модификаций ВЗ-FORD |

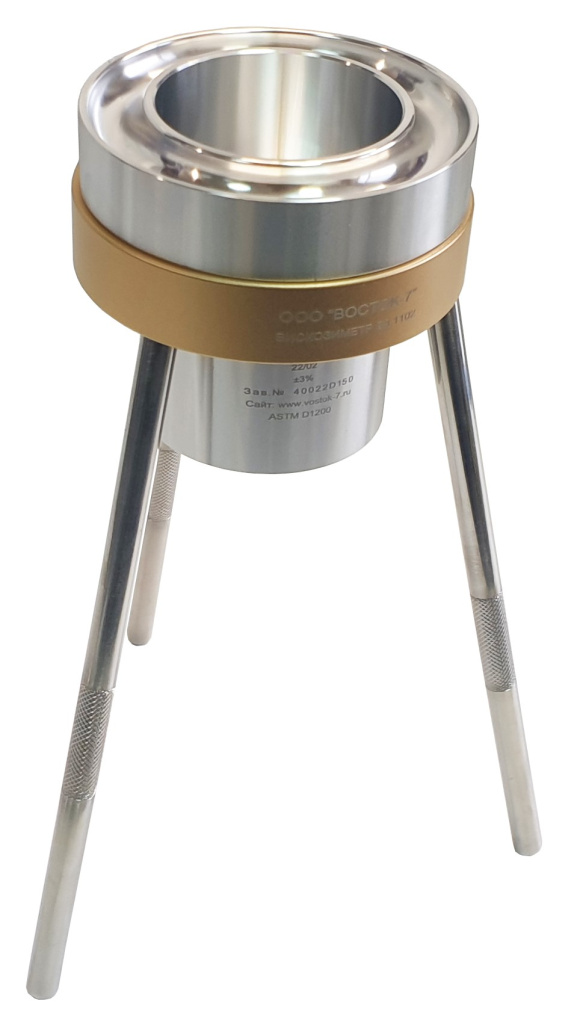

Вискозиметр в штативе-треноге со встроенным ватерпасом |
|
|
|
|
|
ОПТИМАЛЬНОЕ ВРЕМЯ ИСТЕЧЕНИЯ ДЛЯ ВИСКОЗИМЕТРОВ ВЗ-FORD С СОПЛАМИ РАЗНОГО ДИАМЕТРА (ориентировочные показатели):
|
Тип вискозиметра |
Диаметр сопла, мм |
Оптимальный диапазон времени истечения, с |
|
ВЗ-FORD 1101/01 |
2,1 |
от 55 до 100 |
|
ВЗ-FORD 1101/02 |
2,8 |
от 40 до 100 |
|
ВЗ-FORD 1101/03 |
3,4 |
от 20 до 100 (предпочтительнее от 30 до 100) |
|
ВЗ-FORD 1101/04 |
4,1 |
от 20 до 100 (предпочтительнее от 30 до 100) |
|
ВЗ-FORD 1101/05 |
5,8 |
от 20 до 100 (предпочтительнее от 30 до 100) |
ВАЖНО. Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:
· Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
· Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
· Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
|
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ |
||||
|
Наименование характеристики |
Значение |
|||
|
ВЗ-246 |
ВЗ-DIN |
ВЗ-FORD |
||
|
Диапазон измерения времени истечения жидкости при температуре (20,0 ± 0,2) °С, с: · для сопла диаметром 2 мм · для сопла диаметром 4 мм · для сопла диаметром 6 мм · для сопла диаметром 8 мм · для сопла диаметром 2,1 мм · для сопла диаметром 2,8 мм · для сопла диаметром 3,4 мм · для сопла диаметром 4,1 мм · для сопла диаметром 5,8 мм |
·70-300 · 12-200 · 20-200 · - · - · - · - · - · - |
· 25-150 · 25-150 · 25-150 · 25- 250 · - · - · - · - · - |
· - · - · - · - · 55-100 · 40-100 · 30-100 · 30-100 · 30-100 |
|
|
Пределы допускаемой относительной погрешности измерения времени истечения, %, не более |
±3 |
±10 |
||
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ |
|||
|
Наименование характеристики |
Значение |
||
|
ВЗ-246 |
ВЗ-DIN |
ВЗ-FORD |
|
|
Рабочая температура вискозиметра и образца жидкости, 0С: |
20±0,2 |
23,0±0,5 |
25,0±0,2 |
|
Диаметр отверстия сопла, мм |
· 2,00±0,02 · 4,00±0,02 · 6,00±0,02 |
· 2,00±0,02 · 4,00±0,02 · 6,00±0,02 · 8,00±0,02 |
· 2,10±0,02 · 2,8±0,02 · 3,40±0,02 · 4,10±0,02 · 5,80±0,02 |
|
Высота сопла, мм |
4,0±0,1 |
· 8,4±0,1 · 8,4±0,1 · 10,2±0,1 · 10,2±0,1 · 10,2±0,1 |
|
|
Замеряемая вязкость, cSt: · для сопла диаметром 2 мм · для сопла диаметром 4 мм · для сопла диаметром 6 мм · для сопла диаметром 8 мм · для сопла диаметром 2,1 мм · для сопла диаметром 2,8 мм · для сопла диаметром 3,4 мм · для сопла диаметром 4,1 мм · для сопла диаметром 5,8 мм |
· 15-30 · 112-685 · 550-1500 · - · - · - · - · - · - |
· 15-30 · 112-685 · 550-1500 · 1200-3000 · - · - · - · - · - |
· - · - · - · - · 10-35 · 25-120 · 49-220 · 70-370 · 200-1200 |
|
Вместимость резервуара, см3 (мл) |
100±1 |
||
|
Материал резервуара и фланца |
Алюминий |
||
|
Материал штатива-треноги |
Кольцо – алюминий, ножки – нержавеющая сталь |
||
|
Материал сопла |
Нержавеющая сталь |
||
|
Габаритные размеры вискозиметра без штатива (ØxH), мм, не более |
92х73 |
82х73,5 |
|
|
Масса вискозиметра без штатива, кг, не более |
0,21 |
0,29 |
|
|
Габаритные размеры штатива-треноги (ØxH), мм, не более |
85х189 |
||
|
Масса штатива-треноги, кг, не более |
0,34 |
||
|
Условия эксплуатации: · атмосферное давление, кПа · относительная влажность, % |
· 96–104 · 45-80 |
||
|
Условия хранения |
-10…+35 0С, 0,1 МПа, отн. вл. ≤80% |
||
|
Срок службы прибора, лет, не менее |
12 |
||
|
Средняя наработка на отказ, ч, не менее |
15000 |
||
|
Гарантийный срок, лет, не менее |
2 |
||
|
Наименование |
К-во |
|
Вискозиметр проточный чашечный модификации ВЗ-FORD выбранного типа: ВЗ-FORD 1101/01; ВЗ-FORD 1101/02; ВЗ-FORD 1101/03; ВЗ-FORD 1101/04 или ВЗ-FORD 1101/05 |
1 шт. |
|
Коробка с ложементом из поролона для хранения вискозиметра |
1 шт. |
|
Штатив-тренога со встроенным пузырьковым уровнем для установки в нём вискозиметра (единый для всех модификаций вискозиметров) |
На заказ |
|
Упаковочный противоударный кейс для штатива-треноги |
1 шт. |
|
Руководство по эксплуатации с Паспортом и Методикой поверки (если применимо) |
1 экз. |
|
Свидетельство о поверке (ФГИС АРШИН – если применимо) |
1 экз. |
|
Дополнительная комплектация |
|
|
· Термометр с ценой деления не более 0,50С и с погрешностью измерений не более 0,20С (напр. термометр ТН-3 по ГОСТ 400-80) · Секундомер с ценой деления 0,5 сек. и погрешностью не более 0,2с |
На заказ |
|
Пластина из стекла размером не менее 90*120 мм или алюминиевый диск диаметром не менее 55 мм |
На заказ |
|
Сосуд вместимостью 110-150 см3 |
На заказ |
Информация для заказа
|
Наименование |
Диаметр сопла, мм |
Артикул для заказа |
|
|
Вискозиметр проточный чашечный ВЗ-246 |
2, 4 и 6 |
1108 |
|
|
Вискозиметр проточный чашечный ВЗ-DIN 1108/02 |
2 |
1108/2 |
|
|
Вискозиметр проточный чашечный ВЗ-DIN 1108/04 |
4 |
1108/4 |
|
|
Вискозиметр проточный чашечный ВЗ-DIN 1108/06 |
6 |
1108/6 |
|
|
Вискозиметр проточный чашечный ВЗ-DIN 1108/08 |
8 |
1108/8 |
|
|
Вискозиметр проточный чашечный ВЗ-FORD 1101/01 |
2,1 |
1101/1 |
|
|
Вискозиметр проточный чашечный ВЗ-FORD 1101/02 |
2,8 |
1101/2 |
|
|
Вискозиметр проточный чашечный ВЗ-FORD 1101/03 |
3,4 |
1101/3 |
|
|
Вискозиметр проточный чашечный ВЗ-FORD 1101/04 |
4,1 |
1101/4 |
|
|
Вискозиметр проточный чашечный ВЗ-FORD 1101/05 |
5,8 |
1101/5 |
|
|
Штатив-тренога с пузырьковым уровнем |
- |
1102 |
|
