Настройка входит в стоимость

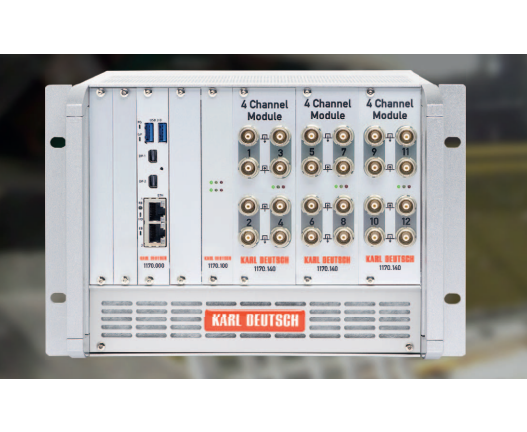

УЗК система ECHOSCOPE 1170 Basic — это модульный электронный ультразвуковой дефектоскоп, смонтированный на 10-дюймовую стойку высотой 17,6 см. На стойку крепится главный модуль с возможностью расширения до трех модулей.
Каждый модуль УЗК имеет 4 мультиплексных, независимо настраиваемых канала для раздельно-совмещенных или совмещенных преобразователей. Максимальную частоту следования импульсов 8 кГц можно произвольно распределить по четырем каналам, тем самым средняя максимальная частота следования импульсов будет равна 2 кГц. Один из четырех каналов каждого модуля может одновременно делать замеры, поэтому, если используется несколько модулей, возможна параллельная работа мультиплексных каналов. На главный модуль поступают данные с каждого отдельного канала, он их конфигурирует и контролирует программу цикла.
Дополнительная информация
Версии без ПК-модуля и без ПО:
• ECHOSCOPE 1170 OEM, 4 канала
• ECHOSCOPE 1170 OEM, 8 каналов
• ECHOSCOPE 1170 OEM, 12 каналов
Версии с ПК-модулем и ПО ECHOVIEW:
• ECHOSCOPE 1170, 4 канала, плановый контроль (A-скан)
• ECHOSCOPE 1170, 4 канала, ленточная диаграмма
• ECHOSCOPE 1170, 4 канала, C-сканирование
• ECHOSCOPE 1170, 8 каналов, плановый контроль (A-скан)
• ECHOSCOPE 1170, 8 каналов, ленточная диаграмма
• ECHOSCOPE 1170, 8 каналов, C-сканирование
• ECHOSCOPE 1170, 12 каналов, плановый контроль (A-скан)
• ECHOSCOPE 1170, 12 каналов, ленточная диаграмма
• ECHOSCOPE 1170 12 каналом, C-сканирование
• Модульное исполнение, до 12 каналов на одну стойку
• Легко ремонтопригоден благодаря одинаковым 4-канальным модулям
• 3 строба с возможностью перекрытия
• 2 стробимпульса для одновременного сигнала от поверхности и от задней стенки или гибкого измерения ВЕВЕ толщины стенки
• Диапазон контроля до 5 м по глубине
• Возможен мультиплексный и параллельный режим работы
• Цифровая ВРЧ (коррекция усиления с поправкой по времени похождения сигнала по глубине) - также с внешним триггером
• Высокая точность измерения времени для измерения толщины стенки до 0,01 мм и лучше
• Легко управляемая автоматическая циклическая программа
• Встроенный ПК как готовое комплексное решение
|
Наименование параметра |
Значение |
|
А-скан |
|
|
Изображение |
Окна на экране |
|
Выпрямление |
Полная волна, без ЧЗИ (частота зондирующего импульса) |
|
Интервал растра, мм |
0–5000 по стали |
|
Изображение амплитуды |
в % от высоты экрана / дБ |
|
Генератор |
|
|
Виды ПЭП |
Раздельно-совмещенные или совмещенные, выбираются в ПО |
|
Форма импульсов |
Прямоугольный |
|
Частота зондирующего импульса |
до 8000 Гц на каждый 4-канальный модуль |
|
Автоматическая цикличная программа |
Внутренний/внешний запуск |
|
Диапазон измерений |
|
|
Диапазон временной развертки, мм |
2,5–10 000 в стали |
|
Скорость звука, м/с |
100–19 000 |
|
Усилитель и фильтр |
|
|
Диапазон частот |
Фильтр высоких частот: 2 МГц |
|
Частота, МГц |
0,5–20 |
|
Регулировка усиления, дБ |
90 (аналоговый и цифровой) |
|
Компенсация по глубине |
64 шага |
|
Дискретизация |
16 бит, 100 МГц |
|
Стробы |
|
|
Количество стробов |
3 (возможно перемещать или настроить внахлест) |
|
Режим работы |
Обычный, инвертированный |
|
Результаты |
Амплитуда, время прохождения |
|
Выходы сигналов |
Выход сигналов дефектов, 24 В, можно удлинить, настраиваемый сброс |
|
Триггер |
Стробы 1 и 2 можно использовать как источники сигнала запуска, одним нажатием запуская эхо поверхности и задней стенки, чтобы, например, обеспечить широкий диапазон измерений толщины стенки |
|
Ленточная диаграмма (опция) |
|
|
Изображение |
Отдельно или несколько функций контроля в одном окне |
|
С-скан (опция) |
|
|
Изображение |
Есть отдельное изображение по каждому стробу или по каждой задаче контроля |
|
Управляющие вводы/выводы |
|
|
На каждый сигнал |
1 вход разрешения |
|
Центральные (все входы/выходы на 24 В) |
Вход: |
|
Дополнительно |
|
|
Диапазон рабочих температур, °C |
0...+40 |
|
Количество каналов |
4/8/12 на стойку |
|
Разрешение по толщине стенки |
150 ps, что соответствует 0,9 мкм |
|
Разрешение по амплитуде |
выше, чем 0,01% от высоты экрана |
|
Установочный размер |
10-дюймовая стойка, высота 4U |
