Настройка входит в стоимость

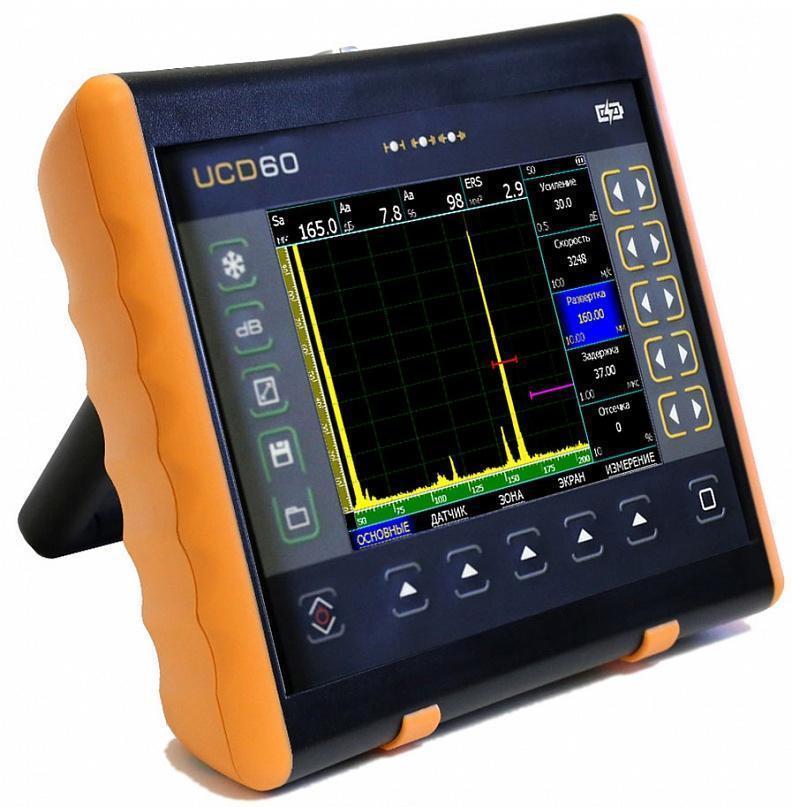

Легендарный ультразвуковой дефектоскоп УСД-60 теперь в новом эргономичном корпусе и с возможностью последующего обновления до версии дефектоскопа на фазированных решетках УСД-60ФР.
После глубокой модернизации прибор представляет собой новую универсальную платформу, позволяющую пользователю наращивать возможности прибора по мере необходимости.
В базовой версии дефектоскоп УСД-60 поставляется как суперсовременный классический ручной дефектоскоп со всем разнообразием возможностей, присущих лучшим представителям класса.
Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.
Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.
Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.
Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.
Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.
Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Серия дефектоскопов УСД-60.хх включает как классическую версию дефектоскопа, так и многоканальные версии и приборы с фазированными решетками. Серия внесена в реестр средств измерений Российской Федерации (Свидетельство об утверждении типа RU.C.27.004A №71747, Описание типа средства измерения)
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
|
Параметры |
Значение |
|
Развертка |
мин.: 0 - 11,9 мм |
|
Задержка |
от -4 мкс до 1000 мкс |
|
Максимальная длина контролируемого материала (сталь) |
до 3000 мм (эхо-режим), 6000 мм (теневой режим) |
|
Диапазон скоростей |
1000 - 10 000 м/с с шагом 1, 10 и 100 м/с |
|
Задержка в призме |
0 - 100 мкс |
|
Демпфирование |
25 ом / 50 ом/ 1000 Ом |
|
Входной импенданс |
50 ом / 600 ом |
|
Зондирующий импульс |
радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), |
|
Частота повторений ЗИ |
от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц |
|
Усилитель |
широкополосный: 0.5-20 МГц (-6 дБ) |
|
Диапазон регулировки усиления |
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ |
|
Дополнительная клавиша +dB |
программируемая |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 70 дБ, 12 дб/мкс |
|
Кривая Амплитуда-Расстояние (АРК) |
построение по 20 точкам, регулируемая по высоте |
|
Функция АРД |
построение по 20 точкам, регулируемая по высоте |
|
Детектирование |
положительная или отрицательная полуволна, |
|
Детектирование |
положительная или отрицательная полуволна |
|
Отсечка |
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля |
две независимых зоны, начало и ширина |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между |
|
Измерение амплитуды |
в процентах от высоты экрана, |
|
Дисплей |
Цветной высококонтрастный, TFT 640 х 480 точек, |
|
А-сигнал |
480 x 300 точек в стандартном режиме |
|
Память |
200 настроек с А-сигналом |
|
Интерфейс |
USB |
|
Разъемы преобразователей |
2 Lemo00 |
|
Аккумулятор |
Li-ion 10.8В, 5000 mА/ч |
|
Время работы |
не менее 10 часов работы от встроенного аккумулятора |
|
Внешнее питание |
блок питания 220В AC |
|
Напряжение питания |
15В / 2,5А DC |
|
Диапазон рабочих температур |
от -30 C до +55 C |
|
Размер (В x Ш x Д) |
200 мм x 225 мм x 80 мм |
|
Масса |
1,4 кг с аккумуляторами |
|
Наименование |
Кол-во |
|
электронный блок УСД-60 со встроенным Li-ion аккумулятором |
1 |
|
предустановленное ПО - "Классический УЗ дефектоскоп" |
1 |
|
блок питания сетевой 15В / 220В |
1 |
|
защитный чехол с блендой и креплением на корпусе оператора |
1 |
|
кабель Lemo00-Lemo00 1,5м |
2 |
|
Преобразователь ультразвуковой (по выбору) |
4 |
|
Кабель USB для связи с ПК |
1 |
|
Программное обеспечение на CD-диске |
1 |
|
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) |
1 |
|
Кейс для переноски |
1 |
|
Наименование |
Кол-во |
|
электронный блок УСД-60 со встроенным Li-ion аккумулятором |
1 |
|
предустановленное ПО - "Классический УЗ дефектоскоп" |
1 |
|
блок питания сетевой 15В / 220В |
1 |
|
защитный чехол с блендой и креплением на корпусе оператора |
1 |
|
кабель Lemo00-Lemo00 1,5м |
2 |
|
Преобразователь ультразвуковой (по выбору) |
4 |
|
Сканер TFD-60 для TOFD метода |
1 |
|
Преобразователь TF5CL6 (TOFD, 5 МГц, 6мм) |
2 |
|
Призма TF06-60 для TOFD метода |
2 |
|
Кабель USB для связи с ПК |
1 |
|
Программное обеспечение на CD-диске + программный пакет анализа TOFD сканов |
1 |
|
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) |
1 |
|
Кейс для переноски |
1 |
Все преимущества этого прибора четко соответствуют описанию на сайте компании: выводит сигнал в виде А,B-сканов, подключает датчик пути для построения координатной развертки изделия, записывает данные, автоматически формирует отчеты и протоколы, измеряет толщину изделий с высокой точностью, проводит ручной, автоматизированный контактный и иммерсионный неразрушающий УЗ контроль
