Гибкий телевизионный эндоскоп «ПИТОН» (видеоэндоскоп)

имеет ряд принципиальных технических решений в своей конструкции, обеспечивающих длительный автономный режим работы и радиопередачу изображения, что выделяет его среди прочих аналогов.

Он выполнен на основе миниатюрной видеокамеры и отличается от волоконно-оптических эндоскопов более длинной гибкой рабочей частью и существенно большей разрешающей способностью.

Предназначен для дистанционного визуального контроля состояния внутренней поверхности цилиндрических труб и других полых протяженных изделий как с открытым, так и с узким торцевым отверстием (коллекторы, химические аппараты, сосуды и трубопроводы).

Применяется для оперативного осмотра сооружений, помещений, транспортных средств, а также для диагностики состояния отверстий и каналов, содержимого закрытых емкостей, контейнеров и других предметов при отсутствии внешнего освещения с целью контроля состояния поверхностей, целостности деталей и механизмов, а также наличия инородных или опасных предметов.

Эндоскоп «ПИТОН» является универсальным инструментом для работников подразделений технической диагностики предприятий химической, энергетической, газовой и нефтяной промышленности

Видеоэндоскоп «ПИТОН» – сложный телевизионный прибор, построенный на взаимосвязанных системах, объединенных в единый комплекс.

В эндоскоп входят:

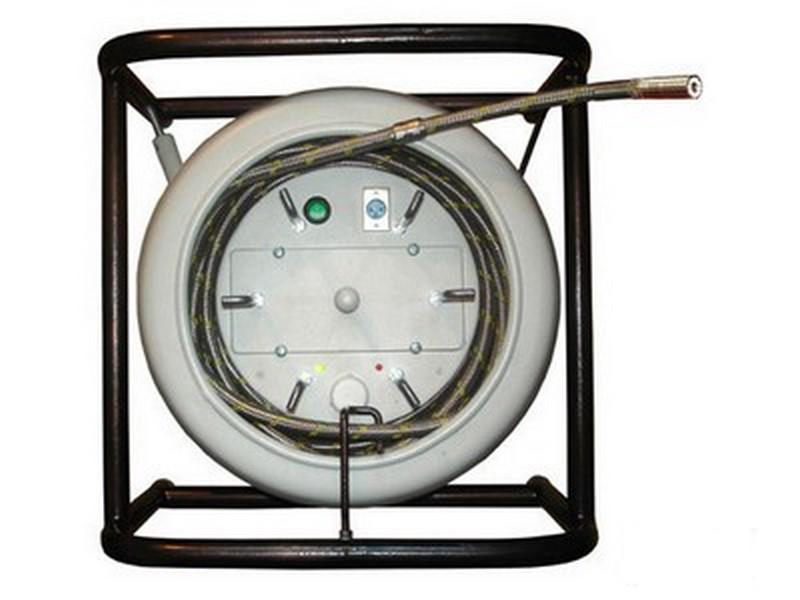

– блок передачи телевизионного изображения с гибкой рабочей частью эндоскопа, смотанной на бобину (далее «блок передачи»);

– блок приема и регистрации телевизионного изображения (далее «блок приема и регистрации»).

Телевизионная камера – аналоговая, миниатюрная, съемная. Камера смонтирована в металлическом корпусе цилиндрической формы, имеющем кабельную вилку для соединения с концом гибкой рабочей части эндоскопа.
Осветитель – 6 сверхъярких светодиодов белого света, установленных в корпусе телевизионной камеры.
Радиопередатчик телевизионного сигнала является элементом стандартного устройства передачи видео- и аудиосигналов на частоте 2,4 ГГц
Приемник телевизионного сигнала является элементом стандартного устройства передачи видео- и аудиосигнала на частоте 2,4 ГГц
Питание эндоскопа осуществляется от двух аккумуляторных батарей. Заряд батарей производится через соответствующие гнезда для заряда, расположенные на блоках эндоскопа
При осмотре изображение выводится на плоский жидкокристаллический монитор, расположенный в блоке приема.
Запись видеоизображения осуществляется в высоком разрешении на карту памяти объемом до 32 Гб.

Центрирующее устройство состоит из центратора и наращиваемого толкателя

Центратор изготавливается для работы в цилиндрических изделиях, внутренний диаметр которых лежит в диапазонеот 8 до 35 см. Наращиваемый толкатель изготавливается из нескольких звеньев. Их число зависит от длины рабочей части конкретного эндоскопа.

Центрируюее устройство видеоэндоскопов длиной 40 м и выше выполняется с учетом особенностей объекта контроля заказчика.
Эндоскоп ПИТОН может эксплуатироваться в закрытых помещениях, под навесами и на открытом воздухе при отсутствии атмосферных осадков или тумана при температуре окружающего воздуха в диапазоне от 0 до 40 ·С и относительной влажности не более 80%.

Параметры	Значения
Состав эндоскопа	– блок передачи изображения; – блок приёма и регистрации
Гибкая рабочая часть	многослойная оболочка, состоящая из внутреннего морозостойкого резинового покрытияи бронированной металлической оболочки из стальной нержавеющей проволоки
Длина гибкой рабочей части	10; 15; 20; 25; 30; 40; 50; 100; 200 м
Диаметр гибкой рабочей части	13,5 или 20 мм
Длина корпуса миниатюрной телевизионной камеры эндоскопа	45 мм
Диаметр корпуса миниатюрной телевизионной камеры эндоскопа	15 или 20 мм
Конец рабочей части	патрубок с памятью формы изгиба длиной 150 мм
Изгиб конца гибкой рабочей части	± 180° неуправляемый изгиб в любой плоскости (возможность предварительного регулирования угла наклона миниатюрной телевизионной камеры и резкости изображения перед началом работы с эндоскопом)
Поворот рабочей части с изгибаемым концом вокруг своей оси	с помощью толкателя или путём непосредственного вращения рабочей части ± 180°
Миниатюрная видеокамера	аналоговая, CMOS, 380 ТВЛ
Крепление видеокамеры на конце гибкой рабочей части	с помощью соединителя РС4ТВ
Освещение	6 сверхъярких светодиодов обеспечивают освещение до 1 м
Вывод изображения	на монитор по радиоканалу или по кабелю
Передача изображения в блок приема и регистрации	по радиоканалу, дальность до 10 м, по кабелю, длина 7 м
Способ визуального осмотра	прямой
Угол обзора объектива	50°
Размер экрана видеомонитора	не менее 7''
Глубина поля зрения при собственном освещении	до 50 см
Диапазон расстояний до объекта, при которых обеспечивается резкое изображение	от 2 см до 50 см (резкость устанавливается предварительной регулировкой объектива)
Запись видеоизображения	запись на карту памяти до 32 Гб
Разрешение записываемого изображения	640×480 элементов
Питание эндоскопа	две аккумуляторных батареи, 12 В
Масса эндоскопадлиной 25 м (брутто) в т. ч.: – блок приема и регистрации ТВ-изображения – бобина с гибкой рабочей частью и блоком передачи изображения – механическая оснастка	32 кг 5 кг – 1 шт. 12 кг – 1 шт. 15 кг – 1 комплект
Габаритные размеры эндоскопа &‐ блок приема и регистрации ТВ-изображения – бобина с гибкой рабочей частью и блоком передачи изображения	335×250×160 мм 400×400×273 мм
