СО-4.2 мера АЗ-НК

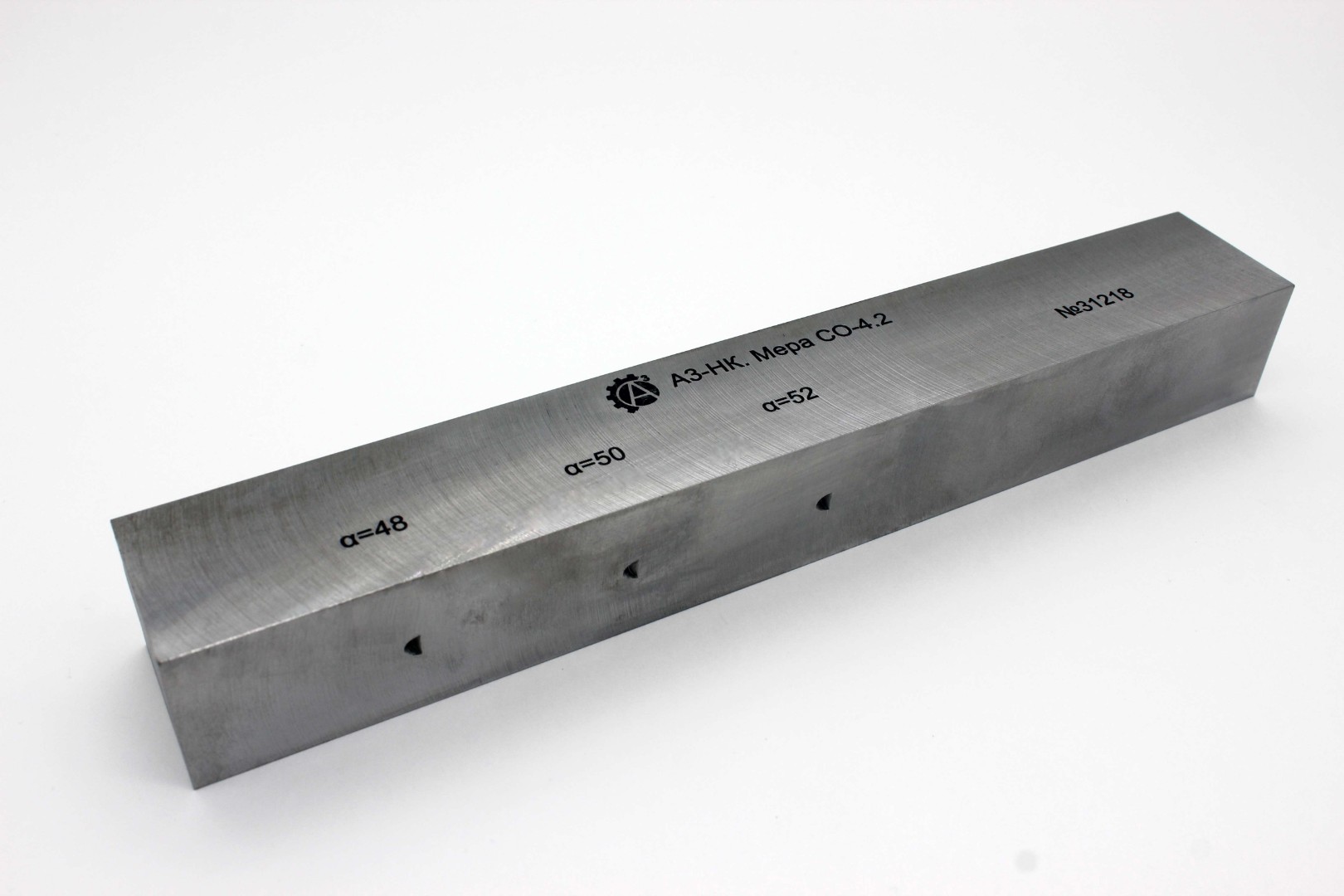

Мера СО-4.2 представляет собой изделие в виде параллелепипеда с нанесенным на нем дефектами в виде сегментных отражателей.

Меру СО-4.2 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами α ввода от 40° до 65° а и частотой от 1,25 до 5 МГц.

Характеристики

Наименование характеристики

Значение

Мера СО-4.2

Номинальное значение и допустимое отклонение высоты меры, мм

35,50-0,17

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры

±0,1

Номинальное значение угла между рабочей поверхностью меры и отражающей плоскостью сегментов, °



48

50

52

Допустимое отклонение угла между рабочей поверхностью меры и отражающей плоскостью сегментов, ´

±15

Пределы допускаемой абсолютной погрешности воспроизведения угла между рабочей поверхностью меры и отражающей плоскостью сегментов, ´

±15

Номинальное значение длины лунки сегментного отражателя и его предельное отклонение при угле между рабочей поверхностью меры и отражающей плоскостью сегмента, мм:

48

50

52

2,88 ±0,08

3,00 ±0,07

3,13 ±0,08

Номинальное значение и допустимое отклонение длины хорды сегментных отражателей, мм

4,00 ±0,08

Пределы допускаемой абсолютной погрешности воспроизведения длины лунки и длины хорды сегментных отражателей, мм

± 0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±30
