АВГУР-Т Модульная система

АВГУР-Т Модульная система

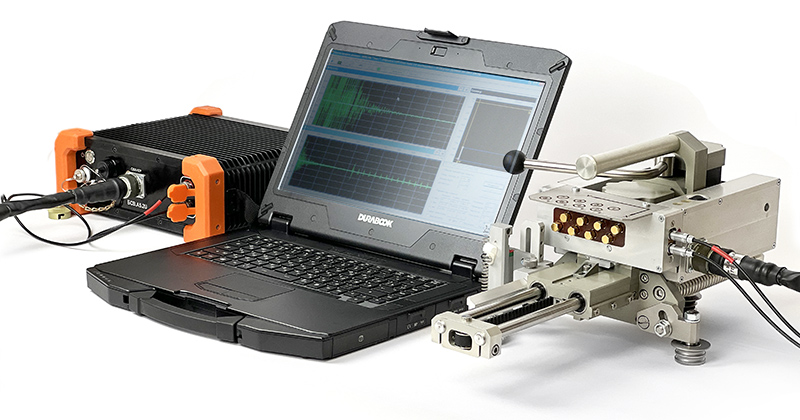

Системный блок АВГУР-Т с управляющим компьютером и сканирующими устройствами

Уникальные особенности системы АВГУР-Т

• Автоматизированный УЗК
• До 14 независимых каналов
• Без вентилятора
• Защита IP54
• Скорость контроля до 80 мм/с
• Лёгкая интеграция
• Три режима работы: экспресс-режим контроля, поисковый контроль, измерительный контроль

Система АВГУР-Т обеспечивает:

• поддержку режимов акустической голографии и TOFD;
• выявление и визуализация дефектов, определение их размеров и координат;
• проведение автоматизированного контроля изделий толщиной до 500 мм;
• многофункциональную программу регистрации и анализа результатов контроля.

Разрешения на применения

• Система АВГУР-Т внесена в государственный реестр средств измерений под № 71185-18, сроком действия до 2029 года
• Система АВГУР-Т и технология проведения контроля с ее помощью внесены в Сводные реестры оборудования и аттестованных технологий, соответствующих техническим требованиям ОАО «Газпром» при выполнении работ по диагностике (в соответствии с СТО Газпром 2-3.5-046-2006).
• Временная инструкция по ультразвуковому контролю сварных соединений и основного металла тройников сварных с накладками с применением системы АВГУР-Т, утверждена в департаменте по транспортировке, подземному хранению и использованию газа ОАО «Газпром» (скачать)
• Инструкция по внутритрубному ультразвуковому контролю основного металла труб магистральных газопроводов с применением системы АВГУР-Т
• Инструкция по автоматизированному ультразвуковому контролю сварных соединений газопроводов с применением системы АВГУР-Т
• Разработан и зарегистрирован стандарт предприятия «Р Газпром 2-2.4-841-2014 Неразрушающий контроль и оценка работоспособности тройников сварных с накладками»

• Утверждена ОАО «НИИХИММАШ» «СТО 00220256-021-2012 Инструкция по автоматизированному ультразвуковому контролю стыковых сварных соединений технологических трубопроводов и химической аппаратуры из сталей аустенитного и аустенито-ферритного классов системой АВГУР-Т».

Автоматический ультразвуковой контроль (АУЗК) сварных соединений на удалении до 2-х метров

• АУЗК сварных соединений трубопроводов диаметрами 720-1420 мм

• Контроль сварных швов на расстоянии до 2 м (многократное отражение от стенок трубы)

• Высокая чувствительность контроля

• Контроль швов со сложной геометрией шва

• Изменение азимутального угла направления акустической оси


Автоматический ультразвуковой контроль (АУЗК)  тройников с накладкой

• Автоматизированное сканирование вдоль и поперёк оси трубопровода зонами 120 мм на 150 мм
• Угол ввода ультразвука 70°
• Не менее трёх УЗ преобразователей с различной азимутальной ориентацией (зависит от соотношения диаметров свариваемых труб)
• Когерентная обработка (2D и 3D) для предельного повышения чувствительности и разрешающей способности

Измерительный режим работы АУЗК

• Применение когерентных методов (акустическая голография)
• Определение реальных размеров, типа и ориентации дефектов
• Определение координат залегания несплошностей
• Высокая производительность контроля
• Голографические методы получения трёхмерных изображений дефектов
• Автоматизированный контроль, документирование, автоматическое формирование заключений контроля в том числе в сварных соединениях из аустенитных материалов.
