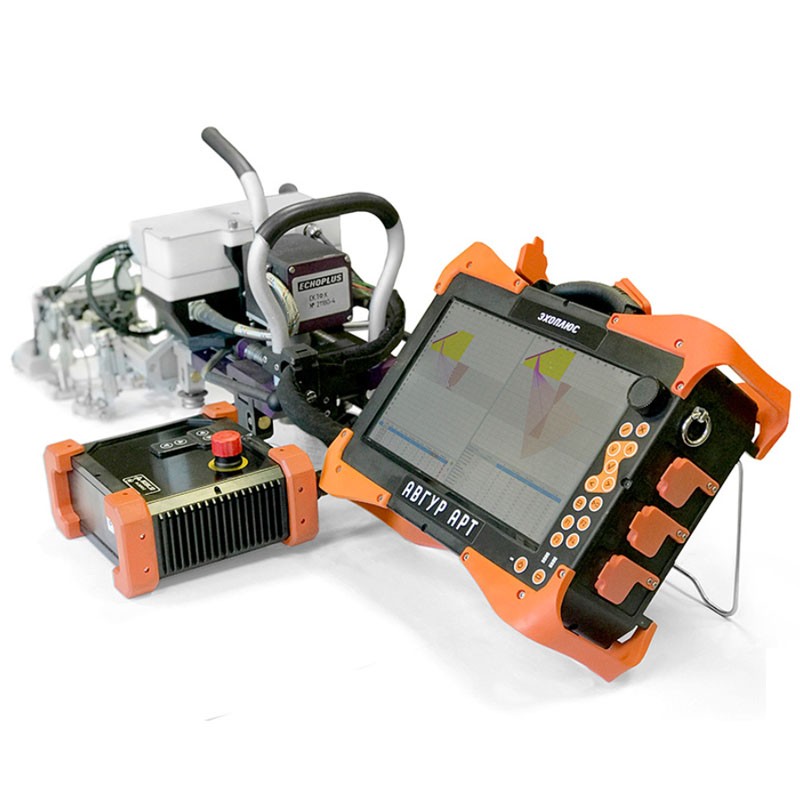

АВГУР-ТФ Модульная система с применением фазированных решёток и метода TOFD

Количество каналов

64; 128 шт

Диапазон установки амплитуд импульсов возбуждения

от 30 до 100 В с шагом 1

Допускаемое отклонение установки амплитуды импульсов возбуждения

±10 %

Диапазон установки длительности импульсов возбуждения

от 50 до 400 нc

Допускаемое отклонение установки длительности импульсов возбуждения

±10 %

Диапазон регулировки коэффициента усиления приёмного тракта

от 0 до 80 дБ

Шаг регулировки коэффициента усиления

не более 0,5 дБ

Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приёмника

±1 дБ

Диапазон регулировки длительности развёртки

от 1 до 600 мкс

Диапазон регулировки задержки развёртки (при частоте оцифровки сигнала 20 МГц)

от 1 до 200 мкс

Диапазон измерения глубины залегания дефекта

от 1 до 200 мм

Максимальная толщина контролируемых объектов

500 мм

Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта, мм, при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм;

±0,8 мм

Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта, при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм

±(0,3+0,03*z) мм, где z - значение глубины, мм

Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм;

±1,0 мм

Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм

±(0,3+0,03*z) мм, где z - расстояние от точки ввода до проекции дефекта, мм

Диапазон измерения пройденного расстояния датчиком пути

от 1 до 20000 мм

Относительная погрешность измерения пройденного расстояния датчиком пут в диапазоне от 1 до 100 мм

±0,5 %

Относительная погрешность измерения пройденного расстояния датчиком пут в диапазоне от 100 до 20000 мм

±0,5 %

Габаритные размеры блока системного (длина х ширина х высота)

не более 400 х 300 х150 мм

Масса блока системного

до 9 кг

Средний срок службы

от 10 лет

Питание осуществляется от источника внешнего питания постоянного тока (от аккумуляторной батареи или блока питания, подключенного к сети переменного тока) с номинальным напряжением

24 В

Условия эксплуатации при температуре окружающего воздуха

от -10 до +45 °С (без термочехла)
от -40 до +10 °С (с термочехлом)

Условия эксплуатации при относительной влажности воздуха, при температуре +25 °С

от 15 до 80 %

Условия эксплуатации при атмосферном давлении

от 630 до 800 мм рт. ст.
