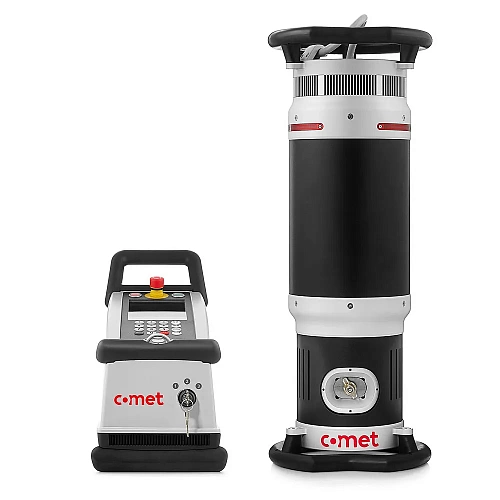

EVO 200P Рентгеновский аппарат Comet серии EVO переносной
Описание
EVO 200P Рентгеновский аппарат Comet серии EVO переносной
EVO 200P - переносной панорамный рентгеновский аппарат с максимальным высоким напряжением 200 кВ и мощностью 750 Вт. Предназначен для радиографического контроля сварных соединений труб, резервуаров и других цилиндрических объектов с круговым (панорамным) экспонированием.
Назначение и область применения:
Аппарат применяется для радиографического контроля кольцевых сварных швов трубопроводов, резервуаров, сосудов давления и других цилиндрических объектов. Панорамная геометрия излучения (38° × 360°) позволяет за одну экспозицию контролировать весь периметр сварного соединения, что существенно повышает производительность контроля.
Технические характеристики:
Максимальное высокое напряжение: 200 кВ. Диапазон высокого напряжения: 30–200 кВ. Ток трубки: 0,5–6,0 мА. Максимальная мощность: 750 Вт. Угол выхода излучения: 38° × 360° (панорамный). Размер фокусного пятна: 0,4 × 4,0 мм. Вес: 28 кг. Высота: 665 мм. Диаметр трубки: Ø 222 мм. Степень защиты: IP65. Питание: 90–150 В DC (аккумулятор) / +24 В DC (вспомогательное).
Преимущества:
- Панорамное излучение 38° × 360° для контроля всего периметра сварного шва за одну экспозицию.
- Высокая производительность при контроле кольцевых сварных соединений.
- Компактность и малый вес (28 кг) для удобства монтажа на объекте.
- Малое фокусное пятно (0,4 × 4,0 мм) для высокого качества изображения.
- Возможность работы от аккумуляторов для автономной эксплуатации.
Гибридная схема охлаждения
Направленные модели аппаратов EVO могут выпускаться с гибридной схемой охлаждения, в которой стандартное воздушное охлаждение дополняется водяным. Габаритные размеры при этом остаются прежними, а масса увеличивается всего на 2 кг. Такие аппараты имеют в маркировке индекс W. Они были разработаны специально для использования в условиях отсутствия приточного воздуха, повышенных температур или длительной работы на максимальной мощности.
Расчет экспозиции
Блок управления CONTROL EVO оснащен встроенным калькулятором времени экспозиции. Пользователь задает параметры съемки: просвечиваемый материал, тип рентгеновской пленки, фокусное расстояние, плотность снимка, радиационную толщину и напряжение. На их основе калькулятор рассчитывает максимально допустимую силу тока и время экспозиции. В память блока управления можно записать до 100 пользовательских программ экспозиций.
Номограмма для направленных рентгеновских аппаратов EVO

Номограмма для панорамных рентгеновских аппаратов EVO
