Выпущена новая версия КРЕДО НИВЕЛИР 3.3, которая работает не только на ОС Windows, но и на ОС Astra Linux.
Новая версия бесплатно доступна пользователям с действующей Подпиской на систему.
ВАЖНО! Для работы с новой версией 3.3 требуется перепрошивка ключа.
Новые возможности версии
- Добавлена возможность экспорта моделей геоида из Библиотеки геодезических данных.
- Добавлена возможность создавать несколько поверхностей в разных слоях.
- Добавлены настройки представления различных типов точек по отношению к рельефу.
- Добавлено сообщение с перечнем непрочитанных элементов при открытии проекта более новой версии или проектов других геодезических программ КРЕДО, благодаря чему улучшается взаимодействие между разными программными продуктами КРЕДО и их версиями.
- Добавлен режим импорта свойств в Импорт точек по шаблону.
- Добавлен Пакетный выпуск ведомостей, что позволит сэкономить время при формировании отчётных документов.
- Добавлены в раздел меню Интерактивы команды Вращение с базовой точкой, Линейная трансформация по 2 точкам, Масштабирование с базовой точкой.
- Добавлена настройка — Добавление ТО в слой, благодаря которой все создаваемые тематические объекты автоматически распределяются по слоям классификатора (слои, при включённой настройке, создаются автоматически).
- Добавлена команда Редактировать высоты узлов, что позволяет отобразить высоты узлов ЛТО и корректировать их.
- Добавлены настройки экспорта схемы ПВО в TopoXML.
- Добавлена возможность создания ведомости Показатели точности измерений для IV класса, что расширило перечень отчётных документов.
- Добавлен выбор методики измерений при формировании ходов вручную для нивелиров SOUTH 2003A.
- Расширен перечень веб-сервисов WMS, WFS.
Исправлено:
- Исправлена ошибка в примечании ведомости превышений и высот.
- Исправлен импорт точек с составными именами из TopoXML.
- Исправлены ошибки пересчета координат при смене СК для отдельных элементов оформления.
- Исправлена ошибка сохранения прозрачности веб-карт.
- Исправлен вылет при работе программы без классификатора.
Изменено:
- Доработан сценарий — Выбрать подобные. Теперь команда перенесена в меню Правка и работает для всех объектов.
- Доработана команда Исправить отсчеты в окне Данные цифровых нивелиров — добавлена отмена, добавлено сообщение при отсутствии данных.
- Доработана команда Назначить местоположение пунктов — добавлена возможность назначить положение выбранного пункта.
- Доработан импорт систем координат в геодезическую библиотеку из файлов .prj — добавлено чтение датумов и эллипсоидов.
Функциональность, добавленная в НИВЕЛИР 3.3 и ранее разработанная в других ПП геодезической платформы.
- Полярное отслеживание и Привязка к объектам для интерактивов создания и редактирования объектов в окне План.
- Импорт/экспорт DXF/DWG, импорт ArcGIS.
- Работа со слоями: создание и управление слоями, назначение слоя объектам, импорт и экспорт с учетом слоев.
- Новый модуль экспорта точек по шаблону, общие шаблоны экспорта с КРЕДО ДАТ.
- Вставка в произвольное место из буфера.
- Интерактив измерений (расстояния, углы).
- Интерактив перемещения объектов с базовой точкой.
- Общая геодезическая библиотека (единая для КРЕДО ДАТ, КРЕДО ГНСС, КРДОЕ 3D СКАН, ТРАНСКОР, НИВЕЛИР).
- Добавлена система координат УСК-2000.
- Появилась возможность назначения Горячих клавиш для команд.
- Настройки прокси сервера для использования веб-карт в нестандартном сетевом окружении.
- Новые возможности работы с веб-картами (несколько карт, настройка прозрачности).
Основные исправленные ошибки
- Исправлены ошибки размеров, ошибка чтения года закладки при открытии проектов *.niv.
- Исправлен ряд ошибок в ведомостях, порядок в точности представления (точность вывода данных в ведомостях зависит от настроек, установленных в Свойствах проекта. Для ошибок случайной, систематической и из уравнивания выводится на один разряд больше.).
- Исправлен ряд ошибок на формировании ходов.
- Исправлена ошибка инверсии ходов (в некоторых случаях некорректно интерпретировались правый и левый ход, также мог измениться знак превышения).
- Исправлена ошибка назначения одинаковых номеров секций при объединении ходов. Теперь номера секций сохраняются правильно (выполняется последовательная нумерация секций).
Плагины
- Полностью переработан программный интерфейс плагинов (Обеспечена возможность выпуска версий Linux).
- Все плагины устанавливаются одним ИП.
- НИВЕЛИР 3.3 работает только с новыми плагинами, старые версии – только со старыми.
Программа камеральной обработки полевых измерений геометрического нивелирования I–IV классов, технического и высокоточного инженерного нивелирования, выполняемого оптическими и цифровыми нивелирами.
Успешно применяется при создании высотных государственных геодезических опорных сетей и местных высотных сетей, а также при геодезическом обеспечении строительства, наблюдения за вертикальными смещениями зданий, сооружений и оборудования.
ИСХОДНЫЕ ДАННЫЕ
- файлы в форматах цифровых нивелиров: Leica (GSI, RAW, TXT, HeXML), Trimble (DAT, M5), Sokkia (SDR2х, SDR3х), Topcon (TXT, DL), South DL-202 (TXT);
- текстовые файлы в произвольном формате, настраиваются пользователем;
- файлы калибровки комплектов "цифровой нивелир – штриховая рейка", разработанных метрологами МИИГАиКа;
- рукописные (обработанные в соответствии с инструкциями) нивелирные журналы;
- рабочие схемы нивелирования;
- файлы в форматах "DXF" и "TopoXML";
- данные картографических сервисов Google, Bing и др., подгружаемые в проект с учетом системы координат из Библиотеки Геодезических Данных;
- растры в форматах bmp, gif, jpg, jpeg, jpc, jpe, png, jp2, j2k, jpf, jpx, jmm, mj2, crf, tiff, tif, tff, ecw, rsw, pcx;
- матрицы высот в форматах Geotiff, MTW 2000, SRTM ASCII;
- модели аномалий силы тяжести в редукции Буге (B20-85L18-180_BGI, B20-85L18-180_ICGEM).
РЕШАЕМЫЕ ЗАДАЧИ
- Импорт исходных данных в форматах цифровых нивелиров, текстовых файлов, файлов калибровки.
- Обработка журналов нивелирования I–IV классов, I–III разрядов, а также технического класса точности.
- Обмен информацией для пунктов между программой НИВЕЛИР и программами КРЕДО ДАТ версии 5.0 и ТРАНСКОР версии 3.0.
- Предварительная обработка измерений, анализ соответствия требованиям нормативных документов для двух горизонтов, левого и правого хода, прямого и обратного хода.
- Расчет поправок за переход к нормальным высотам для нивелирования I–III классов (разрядов) по трем методикам, с возможностью подключения и использования в расчётах данных прямоугольной сетки аномалий аномалии Буге, полученных из гравитационной модели Земли (EGM2008).
- Построение поверхности и её отображение в виде градиентной заливки и изолиний.
- Создание и редактирование точечных, линейных и площадных топографических объектов и их атрибутов.
- Учет поправок в превышения по секциям "dh" за отличие средней длины метра комплекта реек от номинала по результатам эталонирования и "dht" за различие температуры реек при эталонировании для нивелирования I–IV классов.
- Автоматическое формирование топологических связей сети.
- Анализ грубых ошибок измерений с использованием Lp и L1-анализа, трассирования в интерактивном режиме.
- Возможность объединения левой и правой, прямой и обратной нивелировок при нивелировании I класса (I разряда), выполненных с использованием цифровых нивелиров.
- Расчет случайных и систематических ошибок нивелирования, в том числе с возможностью раздельного расчета по исполнителям.
- Использование параметрического способа уравнивания с возможностью совместного уравнивания измерений разных классов (разрядов) точности, апостериорная оценка точности измерений.
- Возможность назначения весов ходов при выполнении уравнивания с учетом влияния случайной ошибки (для ходов, выполненных в прямом и обратном направлениях).
- Расчет отметок "боковых" пунктов
- Экспорт данных в текстовые файлы произвольного формата по шаблону пользователя, в формат DXF и MIF/MID, в формат TopoXML.
- Расчет и экспорт в текстовый файл разностей превышений di: d1–d0 – для I класса и I разряда нивелирования и d6 – для II–III класса и II разряда нивелирования.
ПРЕДСТАВЛЕНИЕ РЕЗУЛЬТАТОВ
Формирование и настройка выходных документов выполняется согласно национальным стандартам или стандартам предприятия, с настройкой на любые языки, включая иврит и арабский, с использованием приложения Редактор шаблонов.
По результатам уравнивания могут быть сформированы следующие ведомости: превышений и высот пунктов для всех классов нивелирования; координат и высот; характеристик нивелирных линий; предобработки (с учетом поправок: за среднюю длину рабочего метра пары реек, за различие температуры); оценки точности высот пунктов; поправок; характеристик качества нивелирования .

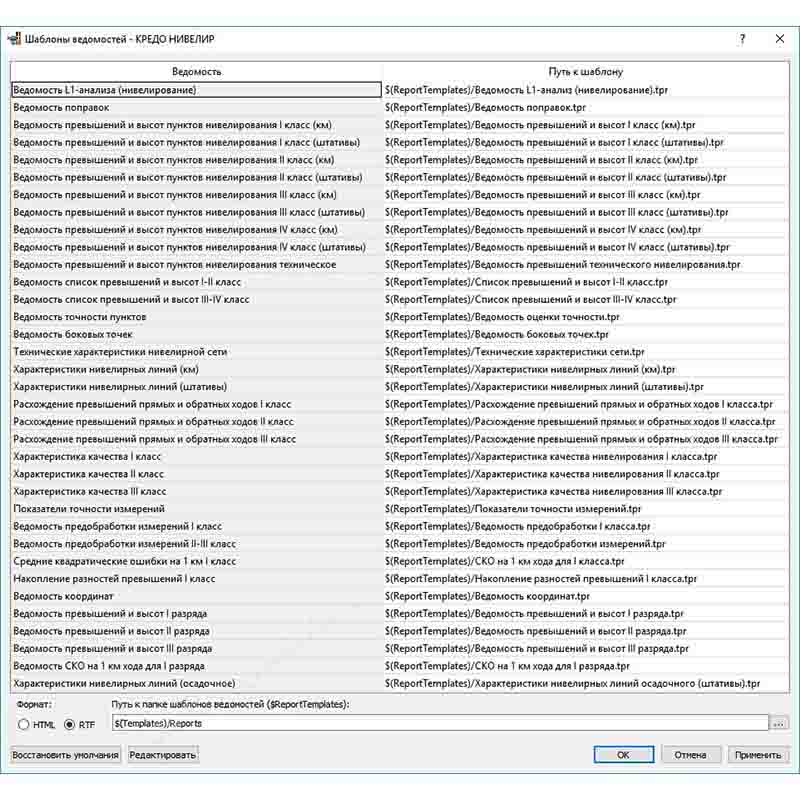

Выходные документы (ведомости и чертежи) в программе создаются на основе шаблонов, определяющих внешнее оформление документа. Шаблоны чертежей, планшетов, штампов и ведомостей создаются и редактируются в приложении Редактор шаблонов.
Системно-технические требования:
Процессор: Intel Core i3/i5/i7 или аналогичный.
ОЗУ: не менее 4 ГБ.
Операционная система:
- Microsoft Windows 7 Service Pack 1,
- Microsoft Windows 7 x64 Service Pack 1,
- Microsoft Windows 8.1,
- Microsoft Windows 8.1 x64,
- Microsoft Windows 10 x64,
- Microsoft Windows 10 x86.
Примечания:
- Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
