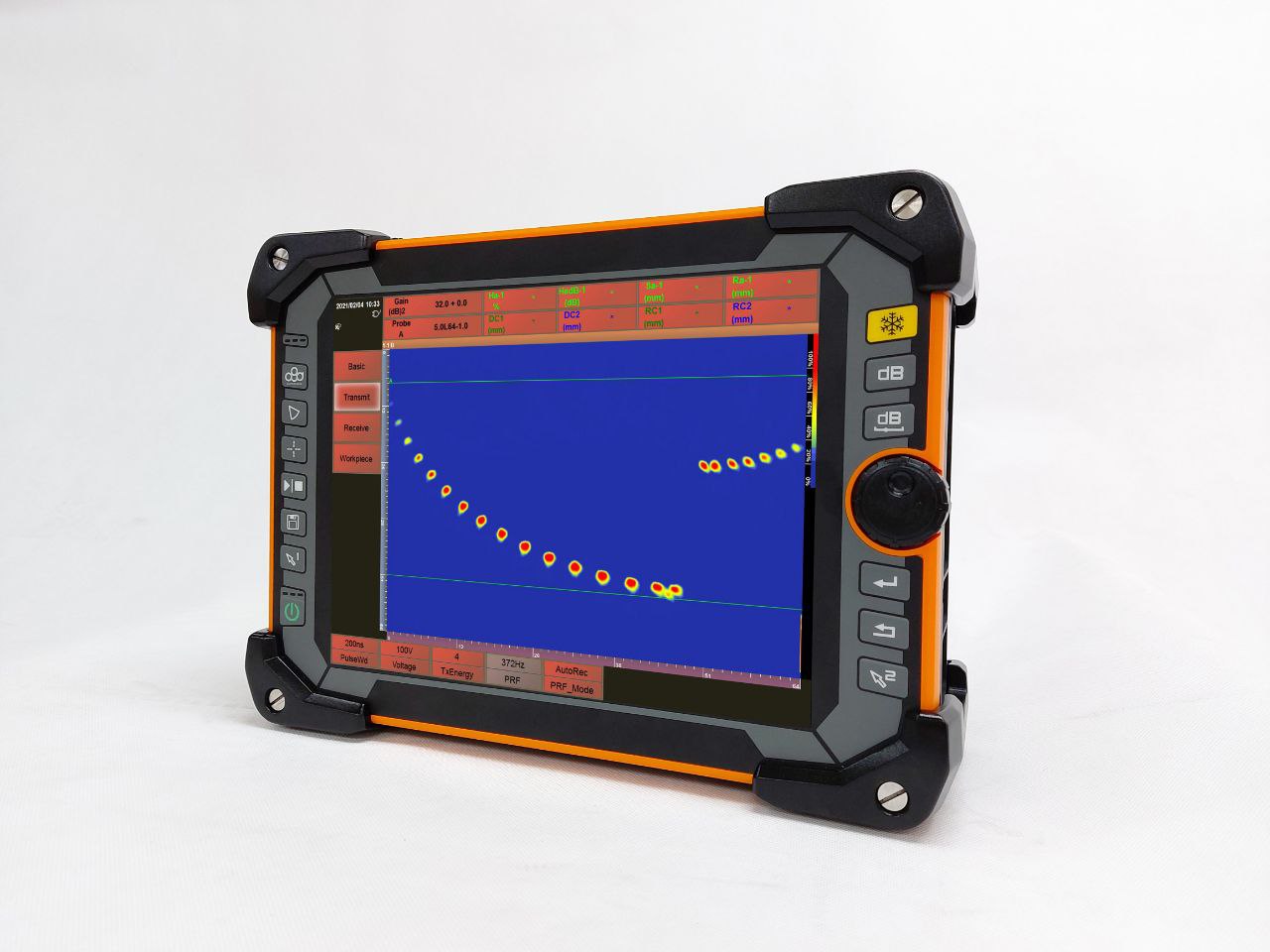

Классический ультразвук
|
Фазированная решетка
|
ТОФД
|
|
Система
|
|
Кол-во каналов
|
4
|
64
|
4
|
|
Тип разъема
|
LEMO 00, 8 шт
|
Tyco, 1 шт
|
LEMO 00, 8 шт
|
|
Кол-во разъемов
|
8
|
128
|
8
|
|
PR (Pitch & Catch) режим
|
——
|
Доступен
|
——
|
|
Импульс
|
Отрицательный прямоугольный
|
Биполярный прямоугольный
|
Отрицательный прямоугольный
|
|
ЧСИ
|
Регулируемая 10-2000Гц
Шаг: 20Гц
|
100Гц-10КГц
Шаг: 100/200/500/1000Гц
|
Регулируемая 10-2000Гц
Шаг: 20Гц
|
|
Напряжение
|
50В~400В, мин. шаг 1В
|
10-100В, шаг 10В/20В
|
50В~400В, мин. шаг 1В
|
|
Энергия импульса
|
——
|
4 уровня
|
——
|
|
Длительность импульса
|
30-1000нс, шаг:10нс
|
50-1000нс, шаг: 10нс
|
30-1000нс, шаг: 10с
|
|
Нагрузка
|
25/75/200/1000Ом , 4 уровня
|
——
|
25/75/200/1000 Ом, 4 уровня
|
|
Задержка импульса
|
——
|
0-20 мкс, разрешение 5нс
|
——
|
|
Фокусировка
|
——
|
Фокусировка по одной точке
|
——
|
|
Приемник
|
|
Усиление
|
0-110 дБ, шаг:0.5/2/6/12 дБ
|
0-80 дБ, шаг:0.1/0.5/2/6/12 дБ
|
0-110 дБ, шаг: 0.5/2/6/12 дБ
|
|
Полоса пропускания
|
0.5-20 МГц (-3 дБ)
|
0.7-20 МГц (-3 дБ)
|
0.5-20 МГц (-3 дБ)
|
|
Частота оцифровки
|
170 Мгц/12 бит
|
100 Мгц/12 бит
|
170 Мгц/12 бит
|
|
Выборка
|
1024, 16 бит/точка
|
Регулируемая 256/512/1024, 16 бит/точка
|
1024, 16 бит/точка
|
|
Сглаживание
|
Положит./ Отриц./ Полн./ RF
|
Положит./ Отриц./ Полн./ Фильтр/ RF
|
RF
|
|
Задержка приемника
|
——
|
0-20 мкс, разрешение 2.5 нс
|
——
|
|
Фокусировка приемника
|
——
|
Макс. диапазон: 1008 фокусировок на линию
|
——
|
|
Фильтр
|
10 уровней:
1-4/0.5-10/2-20/
1/2.5/4/5/10/13/15 Мгц
|
14 уровней
Полосовой: 0.7-4/2.5-7/4-8.5/7-10/9-15/0.7-20 МГц
Высокий:
HPF2.5/HPF4.0/HPF7.0/HPF9.0
Низкий:
LPF7.0/LPF8.5/LPF10.0/LPF15.0
|
16 уровней:
0.5-5/0.5-10/3.5-10/0.5-15/5-15/ 0.5-20/1-4/0.5-10/2-20/1/2.5/4/5/10/ 13/15 МГц
|
|
Отсечка
|
0-80%, шаг: 1%
|
——
|
——
|
|
Развертка
|
|
Тип развертки
|
A
|
A/S/L/C/D
|
A/ TOFD
|
|
Режим запуска
|
——
|
По времени/Энкодер
|
По времени/Энкодер
|
|
Длинна сканирования
|
——
|
≤4 м/скан (стандартные параметры, шаг 0.5 мм)
|
≤50 м/скан, 0.5 мм/шаг
|
|
Законы фокусировки
|
——
|
512
|
——
|
|
Диапазон углов
|
——
|
-89°~+89°, шаг 1°
|
——
|
|
Угловое разрешение
|
——
|
0.1°-5°, шаг 0.1°
|
——
|
|
Усреднение
|
——
|
——
|
4 уровня, 1/2/4/8
|
|
Глубина фокуса
|
——
|
3-500 мм, шаг: 1 мм
|
——
|
|
Режим фокуса
|
——
|
Глубина, по лучу
|
——
|
|
Основные
|
|
Диапазон
|
0-15000 мм
мин. диапазон отображения 5 мм
|
0-1000 мм, мин. шаг 0.01 мм,
мин. диапазон отображения 3 мм
|
0-15000 мм, мин. шаг 0.1 мм
мин. диапазон отображения 5 мм
|
|
Скорость в материале
|
500-15000 м/с, мин. шаг: 1 м/с
|
500-15000 м/с, мин. шаг:1 м/с
|
500-15000 м/с, мин. шаг:1 м/с
|
|
Задержка экрана
|
-10-1000 мм, мин. шаг: 0.01 мм
|
0-1000 мм, мин. шаг: 0.01 мм
|
-10-1000 мм, мин. шаг 0.01 мм
|
|
Задержка датчика
|
0-200 мкс, мин. шаг: 0.01 мкс
|
——
|
0-200 мкс, мин. шаг 0.01 мкс
|
|
Стрела датчика
|
0-100 мм, шаг: 0.01 мм
|
——
|
0-100 мм, шаг 0.01 мм
|
|
Мастер настройки
|
ВРЧ, АРД/ DGS, Калибровка угла,
Авто калибровка (скорости, нуля),
Пластина, Сварное соединения, поковка
|
Мастер настройки скана, скорость/задержка/чувстивтельность/TCG мастер калибровки
|
Мастер настройки скана, Калибровка ЧСИ, Калибровка нуля датчика, Параметры ультразвука, Временное окно
|
|
Калибровка
|
Нуля, Скорости, Угла
|
Нуля, Скорости, Задержки, Чувствительности, TCG
|
ЧСИ, Задержки в призме, ЧСИ/Глубины, Временное окно, Нуля датчика
|
|
Выбор точки контроля
|
Пик/ Фронт/ J Фрон/ G Фрон/ G Пик
|
Пик/ Фронт/ J Фрон/ G Фрон/ G Пик
|
——
|
|
Измерения
|
Три строба: измерение амплитуды эхо, разность амплитуд в дБ, путь луча, Ra/Da
|
Три строба для каждого А скана, макс. 18 стробов: измерение амплитуды эхо, путь луча, Ra/Da
|
Измерение высоты и длины дефекта.
|
|
Курсор: два курсора для измерения горизонтального и вертикального положения на В скане и расстояния между курсорами (доступен при активации функции В скана)
|
Курсор: два курсора для измерения горизонтального и вертикального положения на B/C/D сканах и расстояние между курсорами на B/C/D сканах.
|
|
Вид строба
|
Нормальный, Трассировка
|
По лучу, Глубина
|
——
|
|
Начало строба
|
Полный диапазон
|
Полный диапазон
|
——
|
|
Ширина строба
|
Полный диапазон
|
Полный диапазон
|
——
|
|
Длина строба
|
10-90%, шаг: 1%
|
10-90%, шаг: 1%
|
——
|
|
Режим отображения
|
——
|
A, B, C, D, A+B, B+C, B+D, A+B+C, A+B+D, 3A+B, A+B+C+D, A+B+R, A+B+C+R, A+[B], A+C, полный экран.
|
——
|
|
|
|
|
Классический ультразвук
|
Фазированная решетка
|
ТОФД
|
|
Измерения
|
|
Функции кривых
|
АРД/DGS
ВРЧ: Макс. 6 линий и 16 точек на каждую линию
|
TCG & ВРЧ: Макс. 6 линий и 16 точек на каждую линию
|
——
|
|
Вспомогательные функции
|
Полноэкранный режим, переключение координат (по лучу/ глубине/ горизонтали), авто усиление (один/ постоянно), цвет отображения шага, сравнение сигналов, изменение строба, заполнение сигнала, peak envelope, авто заморозка, снимок экрана, запись видео с экрана, измерение трещины, API 5UE, AWS, анализ спектра ПЭП, коррекция криволинейной поверхности, ВРЧ, B-Скан, моделирование сварного шва, BEA
|
Авто усиление: Один/ Постоянно
Авто поиск: поиск линии с максимальной амплитудой в пределах строба на скане В (доступно в режиме приемника)
Функция групп: макс. 6 групп
Моделирование сварного соединения, C скан по глубине, Проверка элементов датчика
|
——
|
|
Сигнализация
|
Световая и звуковая: положительная/отрицательная
|
Световая и звуковая: положительная/отрицательная
|
——
|
|
Отображение измеряемых значений
|
——
|
8 точек определенных пользователем.
|
——
|
|
Анализ данных
|
——
|
Переключение режима изображения, динамическая реконструкция строба изображения и генерация отчетов
|
Выравнивание, фильтрование,
контраст, изменение усиления,
увеличение
|
|
Точность регистрации данных
|
|
Линейность по времени
|
≤0.5%
|
——
|
——
|
|
Линейность по вертикали
|
≤3%
|
——
|
——
|
|
Линейность по амплитуде
|
≤±2%
|
——
|
——
|
|
Точность аттенюатора
|
20 Дб ± 1 Дб
|
——
|
——
|
|
Динамический диапазон
|
≥32 Дб
|
——
|
——
|
|
Программное обеспечение
|
|
Дополнительные функции SyncScan 3
|
——
|
PA Плоские сварные соединения
PA Угловые сварные соединения
PA Контроль коррозии
PA Контроль малого трубопровода
Одновременное отображение ФР и ТОФД
PA Магистральный трубопровод PA Контроль отводов
|
SAFT
1-канал TOFD
2-канала TOFD
3-канала TOFD
4-канала TOFD
|
|
Программное обеспечение для анализа на ПК SuporUp
|
Анализ данных (Стандарт)
|
|
Контроль коррозии (Опция)
|
Два способа активации:
•Лицензия
•USB-ключ
|
Срок поставки 2 недели
