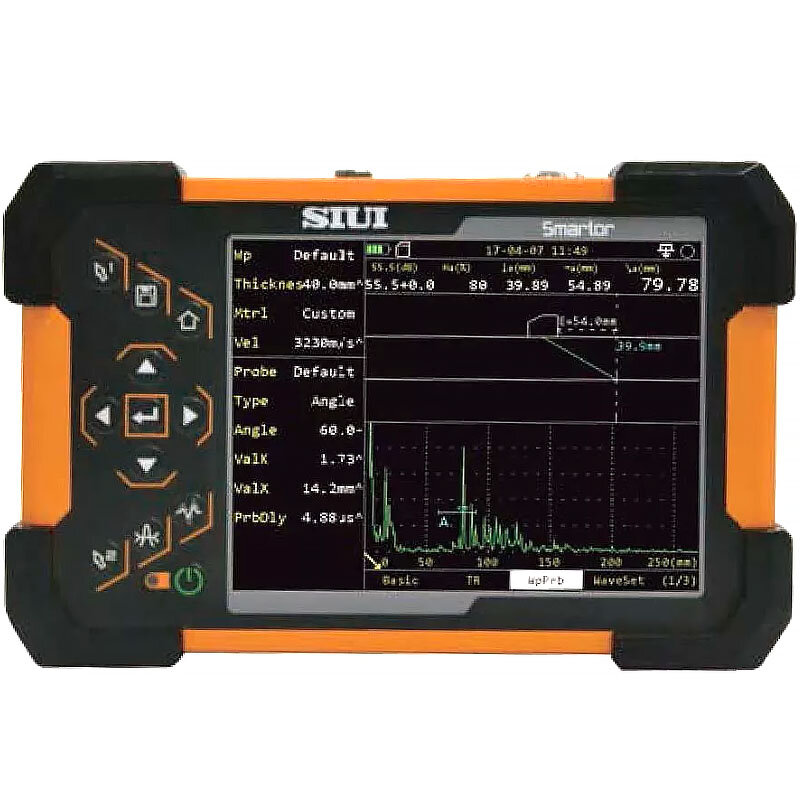

SIUI SMARTOR ультразвуковой толщиномер

SIUI SMARTOR (TG)

Режим работы

стандартное (измерение толщины с покрытием)
Echo to Echo (измерение через покрытие)
измерение покрытия

Импульс

с отрицательный прямоугольный

Напряжение

50 - 350 В

Частота импульса

50 - 500 нс, шаг 10 нс

ЧСИ

200 Гц

Нагрузка

50/1000 Ом, 2 уровня

Усиление

0 - 110 Дб, шаг: 0,5/2/6/12 дБ

Полоса пропускания

0,5 - 20 МГц (-3дБ)

Фильтры

11 уровней 1 - 4 / 0,5 - 10 / 2 - 20 / 1 / 2,5 / 4 / 5 / 10 / 13 / 15 / 20 МГц

Сглаживание

отрицательное, положительное, полное, RF

Диапазон

0,5 - 600 мм

Дискретность

0,001/0,01/0,1 мм (0,0001/0,001/0,01 дюйм)

Погрешность

0,80 - 9,99 мм ± 0,05 мм
10,00 - 99,99 мм ± (1%H + 0,04) мм
100,0 - 400,0 мм ± 3%H мм

Измерение толщины

При использовании датчика TGM5-10L, минимальный диаметр измеряемой трубы 20 мм и толщина 2 мм

Скорость материала

100 - 20000 м/с

Диапазон отображения

5 - 1000 мм

Диапазон сдвига импульса

-10 - 500 мм

Задержка датчика

0 - 200 мкс

Вид строба

строб А выбирается в стандартном режиме

Начало строба

-10 - 1000 мм, мин. шаг 0,1 мм

Ширина строба

1 - 1000 мм, мин. шаг 0,1 мм

Длина строба

10 - 90%, шаг 1%

Автоматический поиск

вкл/выкл, если включено автоматически настраивается диапазон отображения на основе измеренных сигналов, позволяет повысить эффективность измерений

Измерение скорости

динамическое измерение скорости

Калибровка

определяется пользователем (калибровка нуля, скорости)

Измерение режим чтения

Std/ MinVal/ MaxVal/ AVG/ Diff

Сигнализация

световая и звуковая: верхнего и нижнего предела

Захват экрана

A/BVa, A/Ba/SVa, Ba/BVa (A скан + бол. значение/ А скан + таб. данных + мал. значение/ таб. данных + бол. значение)

Частота обновления измерений

4 / 8 / 16 / 32 Гц

Вспомогательные функции

заморозка, автоматическое усиление, просмотр измереных параметров

Функции хранения

сохранение, удаление параметров, файл данных, запись данных, захват экрана, сохранение на SD карту

Файлы данных

1D/ 2D/ 3D формат файла, измеренные значения представлены в табличной форме: запись, длина и режим преобразования определяется пользователем

Обработка данных

воспроизведение, анализ, отчет параметров, запись файлов, захват экрана файлов в ПО Supor UP

Дополнительные функции

CoatTHK, V path, TDG, Temperature compensation, Multi-layers measurement, B Scan

Дисплей

5,7’’ TFT LCD, 640 x 480

Единица измерения

дюйм/мм

Переферийные порты

USB, SD карта 16 Гб, VGA порт

Язык

русский, английский, немецкий, польский, турецкий, венгерский

Источник питания

100 - 240 В, DC 12 В

Время работы

более 8 часов

Рабочая температура

-10 + 45 °С

Температура хранения

-20 + 60 °С

Класс защиты

IP 66

Разъем энкодера

1 шт

Количество каналов

1

Тип разъема

Lemo 00

Количество разъемов

2

Поддержка элементов

2

Размер

198 х 128 х 520 мм

Вес

0,9 кг с батареей
