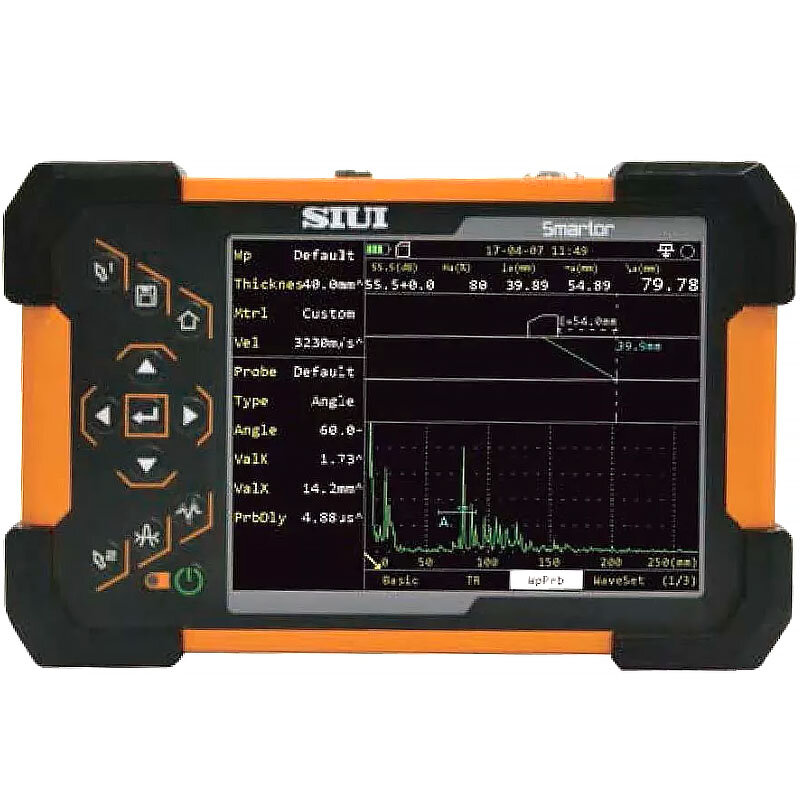

SIUI SMARTOR (UT) ультразвуковой дефектоскоп

Функция

Характеристика

Дисплей

5,7’’ TFT LCD, 640 x 480

Единица измерения

Дюйм/мм

Переферийные порты

USB, SD карта 16 Гб, VGA порт

Язык

Русский, английский, немецкий, польский, турецкий, венгерский

Источник питания

100 - 240 В, DC 12 В

Время работы

более 8 часов

Рабочая температура

-10 + 45 °С

Температура хранения

-20 + 60 °С

Класс защиты

IP 66

Вес

0,9 кг с батареей

Размер

198х128х52мм

Разъем энкодера

1 шт

Количество каналов

1

Тип разъема

Lemo 00

Количество разъемов

2

Поддержка элементов

2

 UT

 TG

 Количество каналов

   1

 Тип разъема

   Lemo 00

 Количество разъемов

 2

 Поддержка элементов

 2

     Режим работы

 —

Стандартное (измерение толщины с покрытием)
Echo to Echo (измерение через покрытие)
Измерение покрытия

Импульс

Отрицательный прямоугольный

Напряжение

50-350 В, шаг 50 В

Частота импульса

50-500 нс, шаг 10 нс

 ЧСИ

10-1000 Гц, шаг 10 Гц

 200 Гц

 Демпфирование

50 / 1000 Ом, 2 уровня

 Частота оцифровки

240 МГц / 10 бит

 Выборка

1024 точек, 16 бит / точка

 —

Усиление

0-110 дБ, шаг: 0,5 / 2 / 6 / 12 дБ

Компенсация поверхности

Весь диапазон усиления

     —

Полоса пропускания

0,5-20 МГц (-3дБ)

 Фильтры

 11 уровней: 1-4 / 0,5-10 / 2-20 / 1 / 2,5 / 4 / 5 / 10 / 13 / 15 / 20 МГц

 Детектирование

 Отрицательное, положительное, полное, RF, отфильтрованное

 Отрицательное, положительное, полное, RF

    Отсечка

0-80 %, шаг 1 %

  —

     Дискретность

      —

0,001 / 0,01 / 0,1 мм (0,0001 / 0,001 / 0,01 дюйм)

     Погрешность

     —

 0,80-9,99 мм ± 0,05 мм
10,00-99,99 мм ± (1%Н + 0,04) мм
100,0-400,0 мм ±3%Н мм

     Измерение толщины

      —

 При использовании датчика TGM5-10L,
минимальный диаметр измеряемой трубы 20 мм и толщиной 2 мм

 Скорость материала

   100-20000 м/с, шаг 1 м/с

 Диапазон отображения

 2,5-15000 мм

 5-1000 мм

 Задержка дисплея

 -10-1000 мм

 -10 - 500 мм

 Задержка датчика

 0-200 мкс

 Стрела датчика

 0-100 мм

  —

    Мастер настроек

    Для сварных швов, плоских объектов

 —

     Выбор точки измерения

     Фронт / Пик / JФронт

 Фронт / Пик

    Измерения

    Строб: измерение амплитуды в процентах(в дБ), расстояние по лучу, расстояние по глубине, расстояние по горизонтали, расстояние между точками в стробе А и В
Курсор: два измерительных курсора для горизонтального и вертикального измерения в В развертке, а также измерение между курсорами.

    Строб: измерение амплитуды в процентах(в дБ), измерение толщины или скорости

 Количество стробов

 3

 2

  Начало строба

   Весь диапазон

 Ширина строба

   Весь диапазон

 Высота строба

 10-90 %(в зависимости от детектирования может быть -90-90 %), шаг 1%

 Измерение скорости

 —

    динамическое измерение скорости

 Калибровка

 нуля, скорости, угла

 нуля, скорости

 Сигнализация

 световая и звуковая: положительная и отрицательная

 световая и звуковая: верхнего и нижнего предела

 Захват экрана

 Весь экран, область экрана

 A/BVa, A/Ba/SVa, Ba/BVa (A скан + бол. значение / А скан + табл. данные + мал. значение / табл. данные + бол. значение)

Выбор частоты измерения

 —

    4 / 8 /16 / 32 Гц

    Функции кривых

   АРК: максимально 6 кривых
максимально 10 точек на кривых АРД и ВРЧ

    —

 Вспомогательные функции

полноэкранный режим, переключение координат, режим заполнения сигнала, огибающая пика, пик эха, сравнение сигнала, отображение кратности прозвучивания, заморозка, автозаморозка, быстрое сканирование, скриншот, автоматическое усиление

 заморозка, автоматическое усиление, просмотр измеренных параметров, скриншот

 Функции хранения

   Сохранение, удаление параметров, файл данных; запись данных; скриншот; сохранение на SD-карту

 Файлы данных

 —

    1D / 2D / 3D формат файла, измеренные значения представлены в табличной форме: запись, длина и режим преобразования выбираются пользователем

Обработка данных

 Воспроизведение, анализ, отчет параметров, запись файлов, захват экрана файлов в ПО Supor UP

 Линейность по времени

 ≤ 0,5 %

         —

Линейность по вертикали

     ≤ 3 %

     —

Линейность по амплитуде

     ≤ ± 2 %

     —

     Точность аттенюатора

     20 дБ ± 1 дБ

     —

     Дин. диапазон

 ≥ 32 дБ

     —

     Дополнительные функции

     Работа с AWS, API, Коррекция на криволинейную поверхность, TCG, B Скан, Моделирование шва, Измерение высоты трещины, Спектральный анализ датчиков

     Температурная компенсация, TDG, В Скан, Измерение через покрытие, Многослойное измерение, Кривые V-путь
