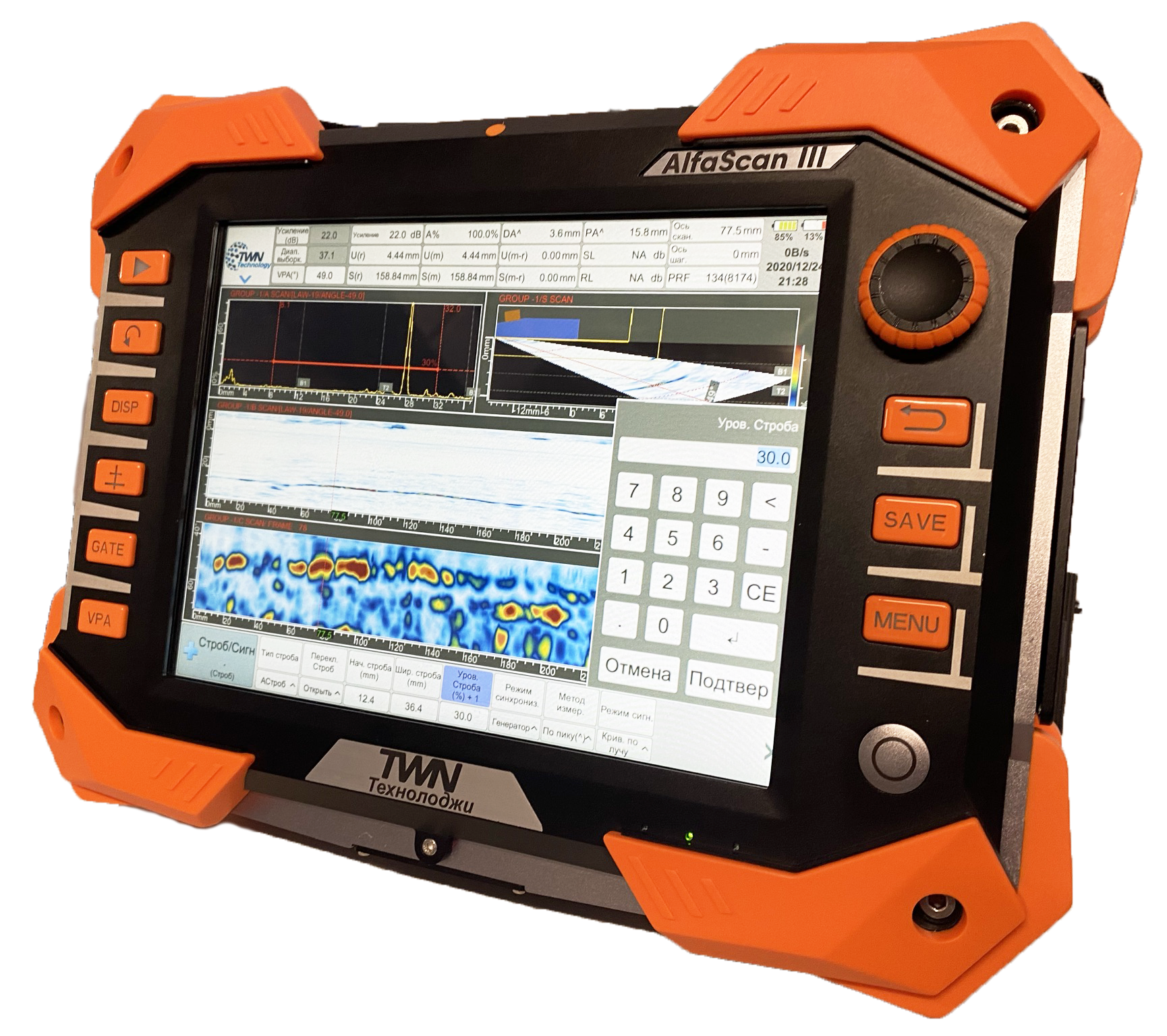

Альфаскан 3 ультразвуковой дефектоскоп

Методы контроля

Традиционный УЗК (UT), Фазированные решётки (PA), Дифракционно-временной метод (TOFD), Метод общей фокусировки (TFM), Метод полноматричного захвата (FMC)

Конфигурация ФР

32:128PR

Каналы TOFD/UT

2

Матричные преобразователи (DMA, DLA)

+

Гарантия, мес

24

Наименование характеристики

Значение

Диапазон воспроизведения амплитуды зондирующих импульсов при нагрузке 50±1 Ом, В:

от 50 до 400 от 50 до 100 от 50 до 200

Пределы допускаемой относительной погрешности амплитуды зондирующих импульсов на нагрузке 50±1 Ом, %

±10

Диапазон воспроизведения длительности зондирующих импульсов, мкс:

от 0,03 до 0,5 от 0,03 до 1

Пределы допускаемой абсолютной погрешности установки длительности зондирующих импульсов, мкс

±(0,0005 Т*+0,01)

Диапазон воспроизведения частоты следования зондирующих импульсов, Гц:

от 100 до 1000 от 100 до 20000 от 100 до 10000 от 100 до 25000

Пределы допускаемой относительной погрешности установки частоты следования зондирующих импульсов, %

±20

Диапазон регулировки усиления приёмника, дБ

от 0 до 120 от 0 до 100

Пределы допускаемой абсолютной погрешности регулировки усиления приёмника, дБ:

-    в диапазоне от 0 до 60 дБ включ.

-    в диапазоне св. 60 дБ до наибольшего предела измерений

±1

±2

Диапазон измерений глубины залегания дефекта при использовании прямых ПЭП (по стали), мм

от 0,5 до 15000

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта при использовании прямых ПЭП (по стали), мм

±(0,01Н**+0,05)

Диапазон измерений расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным ПЭП), мм

от 0,5 до 15000

Пределы допускаемой абсолютной погрешности измерений расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2 из комплекта КОУ-2), мм

±(0,01+0,05 Х***)

Т* - измеренное значение длительности импульсов, мкс;

Н** - измеренное значение глубины залегания дефекта, мм;

X*** - измеренное значение расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования, мм.

Наименование и обозначение

Количество

Модель

AlfaScan, AlfaScan I, AlfaScan II, AlfaScan III

AlfaScan IV, AlfaScan V, AlfaScan VI, AlfaScan VII, AlfaScan VIII

Блок электронный

1 шт.

Переносной ПК управления

-

По заказу

Блок аккумуляторный

1 шт.

По заказу

Блок питания от сети 220 В, 50 Гц

1 шт.

Пьезоэлектрический преобразователь (ПЭП)

По заказу

Кабель соединительный для ПЭП

По заказу

Кабель для подключения к ПК

По заказу

Программное обеспечение

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки МП АПМ 23-20

1 экз.

Сумка (кейс) для транспортировки и хранения

1 шт.
