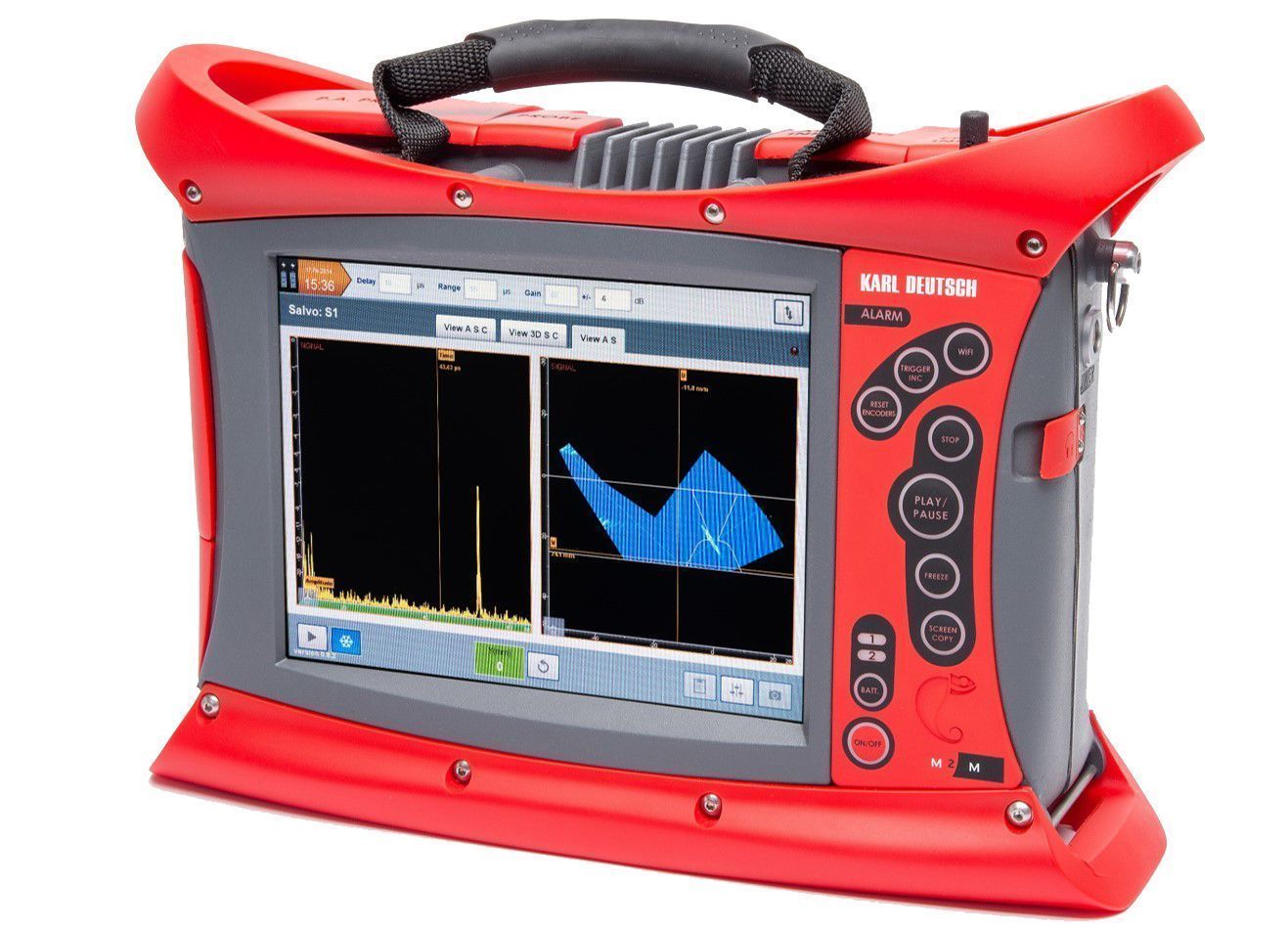

GEKKO портативный ультразвуковой дефектоскоп на фазированных решетках

GEKKO портативный ультразвуковой дефектоскоп на фазированных решетках
Вес, кг
6,4
Вам это понравится
Большая база преобразователей, призм и сканеров, внесенных в память прибора
Особенности функционала
Обычный ФАР и TOFD. Линейный массив и двойной линейный массив
Диапазон рабочих температур
от -10 C до + 45 C
Габариты(ВхШхГ), мм
410 х 126 х 284
Производитель
KARL DEUTSCH, Германия
Написать в Whatsapp
Уточнить цену
НАШЛИ ДЕШЕВЛЕ?
вернем разницу в цене
ВЗЯТЬ В АРЕНДУ
на сутки, неделю или месяц
Настройка входит в стоимость
Доставка
от 3-х дней
В наличии
Рекомендация экспертов
УСД-50 IPS дефектоскоп ультразвуковой
от 420 000 *
Подробнее Уточнить цену
УСД-60 дефектоскоп ультразвуковой
552 000 *
Подробнее
Купить в один клик

  • Описание

  • Особенности

  • Характеристики

  • Доставка

Описание

GEKKO: портативный ультразвуковой дефектоскоп на фазированных решетках

GEKKO — универсальный ультразвуковой дефектоскоп, который сочетает в себе классический метод ультразвукового контроля, метод TOFD, контроль в режиме фазированных решеток, а также методы TFM (Total Focusing Method, метод общей фокусировки) и FMC (Full Matrix Capture, метод полноматричного захвата).

Описание прибора

Дефектоскоп GEKKO полностью адаптирован к использованию в полевых условиях. Сенсорный дисплей снабжен антибликовым покрытием и устойчив к царапинам. Исполнение корпуса соответствует степени защиты IP66. Диапазон рабочих температур прибора составляет от −10 до +45 °C. GEKKO работает от двух съемных литий-ионных аккумуляторов, время автономной работы — 6 часов.

Дефектоскоп имеет встроенную память емкостью 256 ГБ, что позволяет сохранять данные измерений и экономит время при работе в полевых условиях. Прибор оснащен разъемами USB и Ethernet-разъемом, также есть возможность подключения Wi-Fi: все это позволяет ускорить передачу данных на компьютер и дистанционно управлять прибором при помощи программы TeamViewer.

Преимущества:

  • Полное встроенное ПО для всех методов контроля-от разработки приложений и до контроля и отчетности
  • Простой интуитивно понятный пользовательский интерфейс, ограничивающий время обучения и уменьшающий количество ошибок оператора
  • Большая база преобразователей и сканеров разных производителей
  • Быстрое создание настроек благодаря удобным мастерам калибровки в 3 клика
  • Соответствие международным стандартам
  • Эволюционная платформа постоянно обновляется благодаря обратной связи пользователей
  • Режим мульти-групп для контроля сварных швов
  • Контроль сварных швов толстостенных деталей из нержавеющей стали с апертурой до 128 элементов
  • Карты коррозии большой площади до 5х5 метров с шагом 1 мм
  • Контроль деталей сложной геометрии
  • Удобные инструменты для работы с TFM включая калибровку ВРЧ
  • Высокое разрешение изображение TFM до 128 элементов
  • 3-х осевой контроль сложных изделий с отображением наложения в реальном времени
  • 3-х осевое сканирование для создания коррозионной карты контроля
  • Образ сварного соединения во время контроля
  • Контроль методом TFM не ровных поверхностей

Методы TFM и FMC

TFM и FMC являются методами сбора данных. В режиме FMC (метод полноматричного захвата) один элемент преобразователя генерирует импульс, а все остальные элементы принимают отраженные сигналы, генерируя А-сканы. Процесс повторяется до тех пор, пока не сработает каждый элемент решетки и не будут получены все возможные комбинации передачи-приема сигнала.

Режим TFM (метод общей фокусировки) представляет собой процесс реконструкции изображения, который использует элементарные A-сканы, собранные в режиме FMC. Один и тот же набор данных FMC может быть источником нескольких TFM-изображений. Метод TFM предусматривает взаимодействие всех элементов решетки и всех импульсов в конкретной области сканирования. Таким образом, если применяется датчик на фазированных решетках с 64 элементами, формируется В-скан с очень широким пространственным разрешением в пределах одной длины волны.


Без имени.png

Модели дефектоскопа GEKKO:

  • 32:128PR
  • 32:128PR TFM32
  • 64:64PR
  • 64:64PR TFM64
  • 32:128PR TFM64
  • 64:128PR
  • 64:128PR TFM64
  • 64:128PR TFM128

Особенности

GEKKO включает в себя все основные и передовые возможности в которые имеются на сегодняшний день в ультразвуковом контроле, совмещенный и компактный корпус для контроля в полевых условиях. Дефектоскоп поставляется с традиционными ультразвуковыми преобразователями, TOFD, фазированными решетками, а его возможности использования 3-х осевого сканера делают прибор готовым к самым сложным задачам.

Корпус и разъемы очень надежны и универсальны для пользователя. Яркий сенсорный экран позволяет оператору работать как на открытых пространствах, так и в сложных погодных условиях. Дефектоскоп работает на 2-х аккумуляторных ю, с возможностью горячей замены. Время автономной работы до 6 часов Инновационный ультразвуковой дефектоскоп на фазированных решетках M2M GEKKO имеет до 128 ультразвуковых каналов, прекрасное соотношение шум-сигнал и отличное разрешение при работе методом TFM так необходимое для улучшения обнаружения дефектов и достоверности контроля.

Возможность подключения Wi-Fi, разъемы USB3.0, выход Ethernet-позволяют ускорить передачу данных и удаленно управлять прибором в сложных условиях при помощи программы TeamViewer. Ультразвуковой дефектоскоп GEKKO имеет встроенную память 256Гб, что делает работу оператора очень комфортной при неограниченном размере файла, что позволяет экономить время при работе в полевых условиях.

Особенности

GEKKO

32:128PR

GEKKO

32:128PR

TFM32

GEKKO

32:128PR

TFM64

GEKKO

64:64PR

GEKKO

64:64PR

TFM64

GEKKO

64:128PR

GEKKO

64:128PR

TFM64

GEKKO

64:128PR

TFM128

Обычный ФАР и TOFD

V

V

V

V

V

V

V

V

Линейный массив и двойной линейный массив

V

V

V

V

V

V

V

V

Геометрия пластины и сварного шва

V

V

V

V

V

V

V

V

Сканер до 2-х координатных осей

V

V

V

V

V

V

V

V

Линейное, секторное икомбинированное сканирование

V

V

V

V

V

V

V

V

Активная апертура до 16 элементов

V

V

V

V

V

V

V

V

Функция плана сканирования

V

V

V

V

V

V

V

V

Скорость/датчик/ ВРЧ / АРД калибровки

V

V

V

V

V

V

V

V

ЧЗИ до 12 кГц

V

V

V

V

V

V

V

V

Настраиваемый макет и отчетность

V

V

V

V

V

V

V

V

Встроенные инструменты анализа

V

V

V

V

V

V

V

V

Геометрия трубы и сварного шва (диаметр и длина)

V

V

V

V

V

V

V

V

Многопользовательский интерфейс

V

V

V

V

V

V

V

V

Импорт 2Ddxf файлов для наложения CAD

V

V

V

V

V

V

V

V

Геометрия сварного шва сопла и скругления

V

V

V

V

V

V

V

V

Сканирование до 3-хкоординатных осей

V

V

V

V

V

V

V

V

ЧЗИ до 20 кГц

V

V

V

V

V

V

V

V

Матричный ПЭП и раздельно-совмещенный матричный ПЭП

V

V

V

V

V

V

V

V

Запись FMC (метод полноматричного захвата)

-

V

V

-

V

-

V

V

4 независимых канала Р/С для ФР и TOFD

V

V

V

V

V

V

V

V

ЧЗИ до 40 кГц

V

V

V

V

V

V

V

V

Активная апертура с использованием 32 элементов

V

V

V

V

V

V

V

V

Активная апертура с использованием 64 элементов

-

-

-

V

V

V

V

V

До 128 зондирующих элементов / 2 x 64 зондирующих элементов

V

V

V

-

-

V

V

V

TFM в прямых режимах (LL или TT)

-

V

V

-

V

-

V

V

TFM в непрямых и преобразованных режимах

-

V

V

-

V

-

V

V

Расчет TFM с использованием 16 элементов

-

V

V

-

V

-

V

V

Расчет TFM с использованием 32 элементов

-

V

V

-

V

-

V

V

Расчет TFM с использованием 64 элементов

-

-

V

-

V

-

V

V

Расчет TFM с использованием 128 элементов

-

-

-

-

-

-

-

V

Адаптивный модуль TFM до 64 элементов

-

-

-

-

Опция

-

Опция

Опция

TFM разрешение 65 000 пикселей

-

-

-

-

-

-

-

-

TFM разрешение 250 000 пикселей

-

V

V

-

V

-

V

V


Характеристики

         ОБЩИЕ ХАРАКТЕРИСТИКИ

Габариты (Д х Ш х В)

410 х 126 х 284 мм

Масса

6,4 кг

Питание

15 В, 5,67А

Тип батареи

Li-Ion, 94 Ач

Время работы

До 6 часов

Горячая замены батареи

Возможно

Разрешение экрана

1024 х 768 точек

Размеры дисплея

Диагональ 26, 4 см

Память

256 Гб, с возможностью расширения до 1 Тб

                                               ВОЗМОЖНОСТИ

Соединение: Ethernet, WI-FI, USB

Имеется

Разъем для монитора

USB 3.0 (x1), USB 2.0 (x3)

IPEX PA разъем

Lemo 00 разъем (4P/R)

Подключение 3-х осевого сканера

I/O 12TTL (5B/24B), 6 пиновый разъем

                                  УСЛОВИЯ ЭКСПЛУАТАЦИИ

Защита

IP66

Рабочая температура

-10С+45С

Температура хранения

· С батареей -20С+60С

· Без батареи -20С+70С

Испытание на падение

Согласно MIL STD-810G

                                       ФАЗИРОВАННЫЕ РЕШЕТКИ

Конфигурации ФАР (32:128, 64:64, 64:128)

Линейное, секторное, составное

Активная апертура до 65 каналов

CIVA-вычисление фазированной лучевой технологией

До 2048 законов фокусировки

Калькуляция законов фокусировки (пластины, трубы, сварные швы итд.)

                                                   ОЦФИРОВКА

Оцифровка 64 канала

16-битное разрешение по амплитуде

Регулируемые фильтры

Частота дискретности до 1000 Гц

Глубина оцифровки

До 65000 бит

                                                         FMС/TFM

TFM до 128 элементов

Разрешение до 4 мегапикселей при обработке

Частота обновления до 110 МГц

Режимы: прямые и наклонный ПЭП

Мастер калибровки

8 ручных и 1 автоматическая настройка

                                            ГЕНЕРАТОР ИМПУЛЬСОВ

Каналы ФАР

· Прямоугольный импульс

· Напряжение от 12В до 128 В (1В шаг)

· Ширина импульса от 35 до 1250 нс

· Время отклика<6 нc

УЗ- TOFD каналы

· Прямоугольный и отрицательный импульс

· Напряжение от 12В до 200 В (1В шаг)

· Ширина импульса от 30 до 1250 нс

· Время отклика<5 нc

                                                      ПРИЕМНИК

Каналы ФАР

· Входное сопротивление 50 ОМ

· Частотный диапазон 0,4-20 МГц

· Макс. входной сигнал 2 Vpp

· Усиление до 120 дБ (0,1 дБ шаг)

УЗ- TOFD каналы

· Входное сопротивление 50 ОМ

· Частотный диапазон 0,6-25 МГц

· Макс. входной сигнал 1,4 Vpp

· Усиление до 120 дБ (0,1 дБ шаг)

                                                 СБОР ДАННЫХ

Сбор данных

А-скан/Пики амплитуд

Частота до 40 кГц

Сжатие данных до х32

Вид 3D/наложение изображения

Ограничение емкостью SSD-диска
