KARL DEUTSCH ECHOSCOPE 1095 ультразвуковой дефектоскоп портативный

Специалистам по закупкам

Отправить заявку: ecnk@ecnk.ru

Связаться с менеджером 8 800 777 18 43

Срок поставки 2 недели

Цена (вкл. НДС)

Параллельный импорт

Уточнить цену

Техническим специалистам

Технические вопросы: support@ecnk.ru

Связаться с менеджером 8 800 777 18 43

Поверка:

1 год

Гарантия:

3 года

Способ доставки

Описание

Особенности

Характеристики

Комплектация

Отзывы

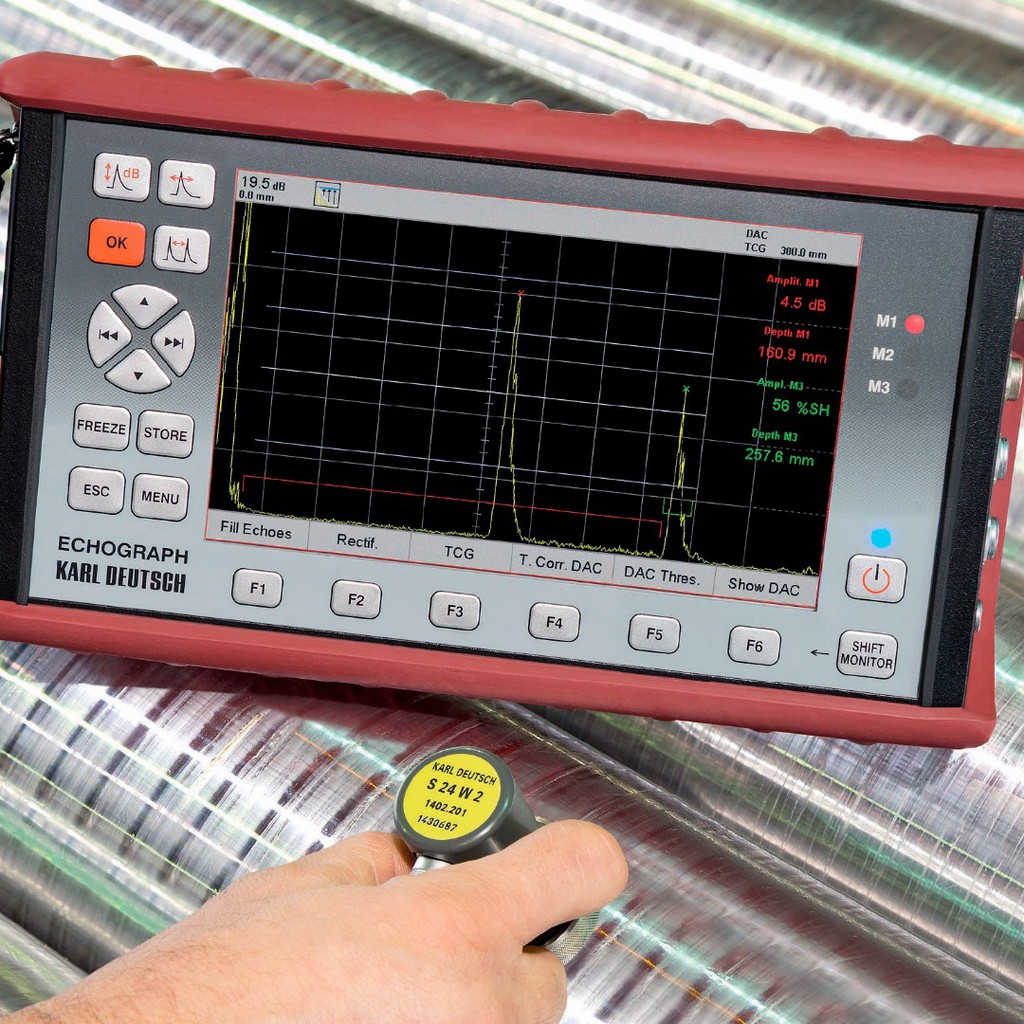

ECHOSCOPE 1095 ультразвуковой портативный дефектоскоп

Идеальный инструмент для ручного ультразвукового контроля, обладает преимуществами цифровой технологии контроля: прочные механические и электронные компоненты с большим высококонтрастным экраном и удобными практическими инструкциями делают его практически неразрушимым даже в суровых условиях эксплуатации.

Дополнительные усовершенствования: метод TOFD (дифракционно-временной метод), разработанный для испытания сварных швов, позволяет определять положение и размер дефекта путем оценки дифракционных сигналов, генерируемых на краях неоднородностей, расположенных на пути прохождения звука. Метод TOFD предоставляет возможность точного измерения размеров дефектов вне зависимости от угла скоса сварного шва или ориентации дефекта.

Удобное для пользователя руководство по эксплуатации также помогает менее опытным ультразвуковым специалистам обращаться с датчиками и настраивать прибор: просто активируйте мастера и следуйте инструкциям на экране.

В дефектоскопе реализованы эхо-импульсный и теневой методы ультразвукового неразрушающего контроля.

Полученные данные автоматически сохраняются на съемной SD карте с объемом памяти 8 ГБ (прибор также поддерживает SD карты с объемом памяти до 32 ГБ). Снимки экрана сохраняются в формате BMP, а значения измерений — в формате CSV. Сохраненные данные можно использовать в качестве эталонной диаграммы, чтобы сравнивать с ней результаты других измерений. Связь с ПК осуществляется по интерфейсу USB.

Среди функциональных особенностей дефектоскопа Echoscope 1095 стоит отметить следующие:

· Возможность выбора формы зондирующего импульса (прямоугольный и косоугольный), работа с различными датчиками (узкополосными и широкополосными). Косоугольный импульс позволяет работать с преобразователями с широким частотным спектром.

· Ширина импульса устанавливается автоматически при загрузке преобразователя.

· Совместимость с большим количеством преобразователей от разных производителей.

· W-скан визуализирует путь прохождения ультразвуковой волны от поверхности объекта контроля до дефекта и дает возможность понять, каким именно лучом видно дефект.

· В-скан — при контроле ответственных деталей с высокой скоростью сканирования режим В-скана с непрерывной записью исключает вероятность пропустить дефект. С помощью курсоров можно измерить условный размер дефекта, а также контролировать металл на наличие коррозии.

· Настройка ВРЧ до 16 точек (точки можно перемещать, удалять и вставлять, не удаляя при этом всю кривую).

· 3 строба для измерения амплитуды и времени прохождения сигнала, которым соответствуют 3 световых индикатора на передней панели прибора.

· Возможность сдвигать все 3 строба в режиме удержания и пересчитывать измеренные значения.

· Отображение эхо-сигнала и запись динамики эхо-сигнала.

· Возможность выбора частоты повторения импульсов от 10 до 5000 Гц: низкая частота повторения — для предотвращения фантомных эхо, высокая — для высокой скорости сканирования в составе автоматизированных линий.

· Вычисление времени пути между импульсом передатчика и эхо-сигналом в пределах строба.

· Отдельное настраиваемое усиление в третьем стробе, например, для отдельного ослабления эхо-донной поверхности.

· Удобный текстовый редактор, с помощью которого можно задавать простые и понятные названия настроек и результатов измерений.

· VGA-выход для подключения внешнего монитора.

· Регулируемый генератор прямоугольных импульсов с шириной импульса, автоматически подстраиваемой под частоту подключенного датчика, которую также можно изменять и вручную.

Наименование параметра	Значение
Диапазоны измерения
Диапазон временной развертки, в стали, мм	0,5–17 760
Диапазон установления скорости распространения звука, м/с	200–15 000 с шагом 0,1 м/с
Сдвиг импульса в стали, мм	0–3000 с шагом 0,1 мм
Линейность развертки	±0,5%
Частота повторения импульсов, Гц	10–5000
Запуск	Внутренний, внешний, по первому эхо
Передатчик
Тип передатчика	Прямоугольно-импульсный
Напряжение импульса, В	60–320
Длительность импульса, нс	30–5000 с шагом 10 нс
Демпфирование передатчика, Ом	50, 75, 220, 1000
Приемник
Шаг сетки, МГц: низкочастотный широкополосный высокочастотный	0,2–2; 2; 4; 5 1,3–14; 10 4,9–22
Регулировка усиления, дБ	110 с шагом 0,1; 1; 6; 12 дБ
Отображение А-скана и дискретизация
Частота обновления, Гц	60
Размер экрана	Нормальное изображение С заполнением эхо Удержание Динамическая диаграмма эхо (огибающая) TOFD (по запросу) В-скан (по запросу) Эталонная диаграмма
Отображение ВЧ	С измерением пересечения нуля
Выпрямление	Положительное, отрицательное, двухполупериодное
Гашение	Настраиваемое: 0–99% высоты экрана с шагом 1%
Определение размера дефекта
Количество стробов	3
Время отклика	С частотой повторения импульсов (макс. 5000 Гц)
Режимы работы	Нормальный, инверсный выкл.
Диапазон регулировки, мм: Начало строба Ширина строба	0–20 000 мм с шагом 0,1 мм 0–3000 с шагом 0,1 мм
Позиционирование	Независимая ручная настройка Взаимосвязь строба 1 и строба 2 Автоматическое позиционирование в зависимости от дистанции пропуска для угловых зондов
Визуальная индикация	3 светодиода на передней панели
Звуковая индикация	Сигнальный звук
Опции
AWS	AWS D1.1
DAC/TCG	Макс. 16 точек, динамический диапазон TCG 40 дБ
DGS	Задняя стенка, отверстие с плоским дном или боковое высверленное отверстие в качестве эталона
JIS	JIS Z3060
TOFD/В-скан	По запросу
Матричная память	По запросу
Оценка эхо-сигнала
Отображение амплитуды	% от высоты экрана dBrel (для версий DGS, DAC, JIS, AWS) dBabs отображаемая величина в соответствии со стандартом AWS D1.1/D1.1M область амплитуды эхо-сигнала в соответствии со стандартом JIS Z3060-2002 mmFBH (для опции DGS)
Отображении времени пробега волны	Траектория звука Глубина, проекционное расстояние и уменьшенное проекционное расстояние Разрешение 0,1 мм
Отображение толщины стенки/скорости звука	Измерение толщины стенки: разрешение 0,01 мм (опционально отображение скорости звука для заданной толщины стенки) Минимум/максимум толщины стенки
Экран
Тип экрана	Цветной антибликовый ЖК дисплей Светодиодная подсветка (с автоматической адаптацией под окружающую освещенность)
Размер экрана, мм	152,44 × 91,44
Разрешение	800 × 480 точек, 256 цветов
Размер А-скана, мм	152 × 76,2
Сетка	Генерируется электронно
Шаг сетки: Крупная Мелкая	10 штрихов по горизонтали, 5 штрихов по вертикали 25 штрихов по вертикали
Память
Карта памяти SD	Стандартная карта объемом 8 ГБ (поддерживается до 32 ГБ)
Формат данных	SCV
Формат изображений	BMP
Разъемы
Разъем зонда	2 × LEMO 1
Интерфейс USB	LEMO-B, 4 контакта (кабель-адаптер с USB типа А)
Выход VGA	Стандартный разъем VGA (15 контактов D-Sub)
Вход/выход запуска	LEMO-1B, 10 контактов, уровень TTL (5В)
Дополнительные возможности
Единицы измерения	Переключаемые мм, дюймы
Время и дата	Встроенные часы реального времени
Языки	Русский, английский, немецкий, другие языки по запросу
Диапазон рабочих температур, °C	−10...+50
Диапазон температур хранения, °C	−20...+60
Питание
Работа от сети	100–240 В переменного тока, 50–60 Гц Выход: 12 В постоянного тока, 4 А
Аккумулятор	Встроенный литий-ионный
Время работы от аккумулятора, ч	Около 9,5
Энергосберегающий режим	Есть
Автоматическое выключение	В случае низкого напряжения питания или аккумулятора
Габариты и масса
Габаритные размеры, мм: Без защитного чехла С защитным чехлом	138 × 249 × 52 149 × 262 × 54
Масса с аккумулятором в защитном чехле, кг	1,8
