Настройка входит в стоимость

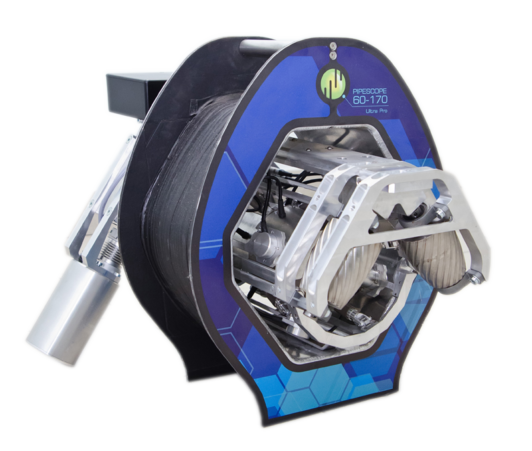

Система диагностики бурильных труб PipeScope 60 -170 предназначена для проведения электромагнитного экспресс контроля (EMI) по выявлению поперечных дефектов стенки бурильной трубы, выявлению дефектов, связанных с изменением толщины стенки трубы (внутренней и внешней общей коррозии), а также выявлению сквозных дефектов. Контроль соответствует стандарту DS1. Установка является портативной и предназначена для проведения скоростного контроля бурильных труб в полевых условиях.
Дополнительно, система PipeScope 60-170 позволяет производить измерение диаметра и овальности бурильных труб, причём одновременно с электромагнитным контролем. Также имеется возможность использования катушки намагничивания для проведения магнитопорошкового контроля тела трубы, высаженных концов и резьб.
Программное обеспечение PipeScope Viewer отображает анимированную 3д модель трубы с дефектами. Визуализация С-сканов позволяет определить точное положение дефектов с угловыми и линейными координатами.
Настройки программы позволяют менять многочисленные параметры проведения контроля, выбирать критерии по которым будет происходить отбраковка труб, выбирать информацию, которая будет отображаться в автоматически формируемых отчётах.
Программное обеспечение Pipescope viewer позволяет отображать C-сканы как при помощи цветовых градиентов, так и в виде 3х мерных поверхностей. Установка Pipescope 60 — 170 обладает функцией остановки над дефектами. А также позволяет производить размагничивание бурильных труб, как в процессе выполнения диагностики так и независимо от процесса проведения диагностики.
|
Время контроля трубы в установке |
не более 30 с |
|
Диапазон диаметров контролируемых труб |
60 мм – 170 мм |
|
Диапазон толщин стенки контролируемых труб |
до 20 мм |
|
Длина контролируемых труб |
1..13 м |
|
Максимальное время непрерывной работы в сутки |
до 24 ч |
|
Номинальное напряжение питания сети |
50 Гц, 220 В |
|
Рабочий зазор между датчиком и объектом контроля |
до 0.5 мм |
|
Диапазон рабочих температур |
-40 ºС… +40 ºС |
|
Число измерительных каналов для поиска дефектов по методу рассеяния магнитного потока |
До 128* |
|
Число измерительных каналов для поиска дефектов и |
До 96* |
|
Погрешность измерения диаметра труб |
0.05% |
|
Погрешность измерения длины проконтролированной трубы |
10 см |
|
Реализована возможность размагничивания трубы после |
В автоматическом и |
|
Охват сплошности контроля по периметру трубы |
100% |
|
Время переналадки установки на другой типоразмер БТ |
не более 30 мин. |
|
Скорость перемещения тележки дефектоскопа по трубе |
от 0 до 0.9 м/с |
|
Потребляемая мощность |
до 1 кВт |
|
Вес установки |
Тележка с корзиной |
|
Катушка намагничивания |
|
|
Пневмоподъёмник |
|
|
Минимальный размер детектируемых дефектов |
В соответствии с DS-1 |
|
Минимальное отношение сигнал/шум для сверлений диаметром 1.6 мм |
В соответствии с DS-1 |
|
Погрешность определения линейной координаты дефекта |
не более 5 см |
|
Погрешность определения угловой координаты дефекта |
не более 4 градусов ° |
|
Контроль установкой соответствует по своим характеристикам стандартам: |
API Spec 5D, |
|
Габаритный размер и масса PipeScope 60 — 170 Ultra Pro в транспортной таре без СОП и без пневмоподъёмников |
600 мм Х 600 мм Х 600 мм |
|
Габаритный размер и вес пневмоподъёмника в транспортной таре |
1300 мм Х 300 мм Х 300 мм |
|
Габаритный размер и вес СОП в транспортной таре |
1900 мм Х 210 мм Х 210 мм |
