Velograph II ультразвуковой дефектоскоп многоканальный

Параметр

Значение

Число независимых каналов

2

Рабочие частоты ультразвука, МГц

1,5 ... 10 МГц

Пределы изменения усиления приёмного тракта, дБ

0 ... 84 дБ

Глубина регулировки ВРЧ, дБ

84 дБ

Диапазон настройки скоростей ультразвука в материалах, м/с

1 ... 11000 с шагом кратным 1

Предел допускаемой основной погрешности измерения глубины залегания дефектов и толщины (по стали) прямым преобразователем, не более, мм

±(0,01t+0.2), где t - измеренное значение временного интервала

Пределы допускаемой абсолютной погрешности измерения координат дефектов для стали наклонным преобразователем, мм: - глубина залегания - проекция длины пути

±(0,03H+1), где H - измеренное значение глубины залегания,мм ±(0,03L+1), где L - измеренное значение проекции длины,мм

Диапазон измерения координат дефектов (глубины залегания дефекта по стали) с наклонным преобразователем 5 МГц, мм: для ПЭП с номинальным значением угла ввода 65° для ПЭП с номинальным значением угла ввода 70°

3 ... 40 мм

Диапазон глубины залегания дефектов (по стали) прямым преобразователем, мм

3 ... 180 мм

Диапазон рабочих температур, °С

-20° ... +45° C

Время работы от встроенной аккумуляторной батареи, ч

не менее 6 ч

Средняя наработка на отказ, не менее, ч

18000 ч

Габаритные размеры электронного блока, мм

100 х 68 х 26

Масса электронного блока

165 г

Вывод информации на внешние устройства

Wifi, Bluetooth, USB

Гарантийный срок работы прибора

2 года с момента поставки

Наименование/Комплектация

Базовая

Улучшенная

Расширенная

Электронный блок дефектоскопа

✔

✔

✔

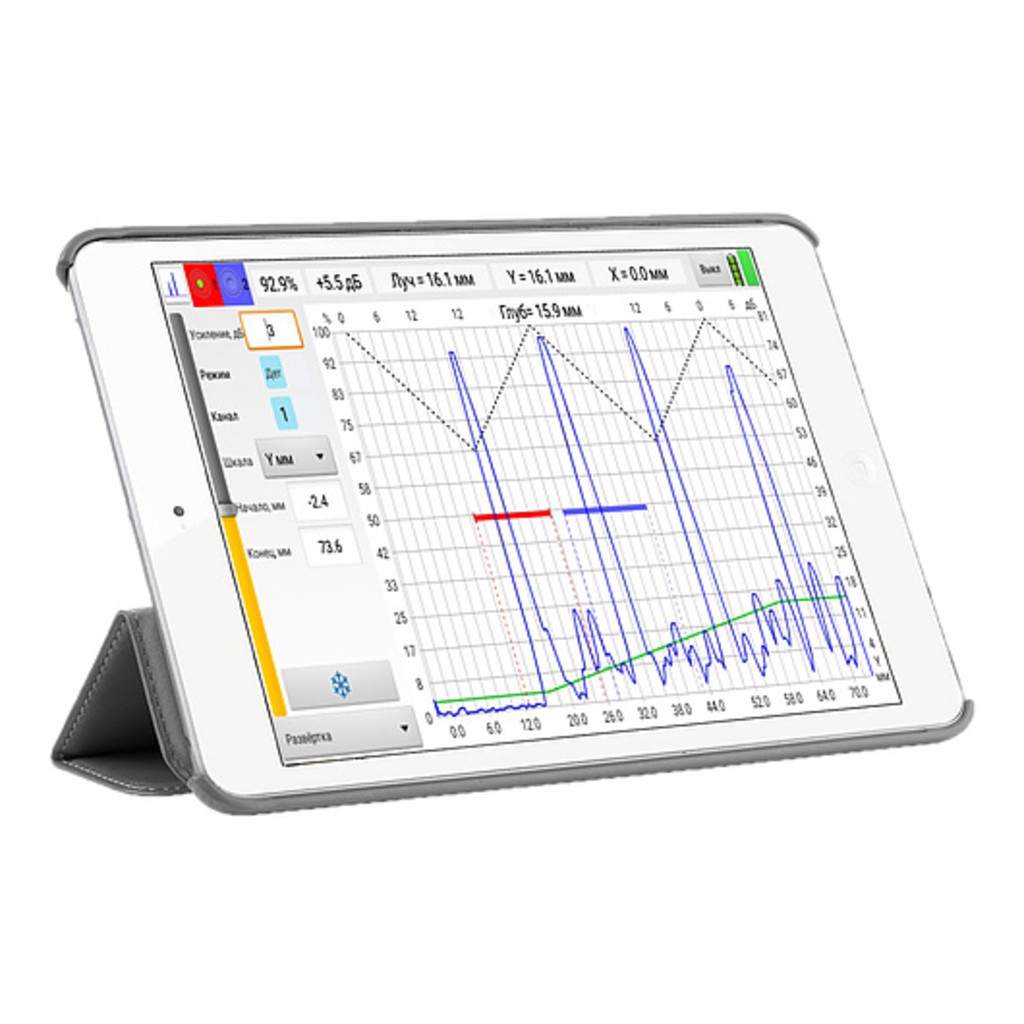

Планшет с зарядным устройством и установленым ПО VLG II

✔

✔

✔

Электронное устройство и ПО для толщиномера

-

✔

✔

Зарядное устройство электронного блока

✔

✔

✔

Кабель lemo-lemo 1,2 м одинарный

✔

✔

✔

Кабель lemo-lemo 1,2 м двойной

-

✔

✔

Преобразователь серии П121

✔

✔

✔(3шт.)

Преобразователь П112-5,0-Ø6/2

-

✔

✔

Калибровочный образец V2

-

-

✔

Сумка для транспортировки

-

✔

✔

Чехол для электронного блока

-

-

✔

Паспорт и руководство по эксплуатации

✔

✔

✔
