УН-1 – устройство для УЗК нахлесточных сварных соединений

УН-1 – устройство для УЗК нахлесточных сварных соединений

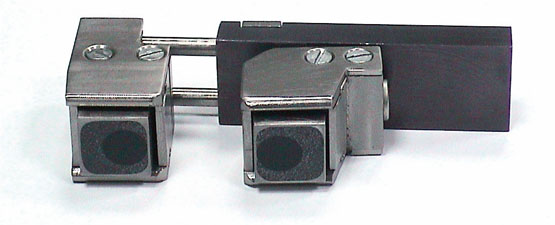

Устройство УН-1 представляет собой специализированное оборудование для ультразвукового контроля нахлесточных сварных соединений с целью выявления любых недопустимых дефектов в сечении сварного шва. Основной принцип работы устройства заключается в использовании двух ультразвуковых преобразователей П121-5-45° и механического приспособления с направляющей и фиксирующим винтом. В рамках функционала устройства реализованы как зеркально-теневой, так и эхо-метод ультразвукового контроля, что позволяет обнаруживать различные дефекты и несплошности в материале.
Среди преимуществ устройства УН-1 можно выделить высокую эффективность контроля нахлесточных сварных соединений, возможность применения различных ультразвуковых преобразователей в зависимости от толщины контролируемого изделия, согласованность методики контроля с соответствующими нормативными требованиями и надежность обнаружения дефектов.
Общее описание устройства УН-1 учитывает требования Ростехнадзора Российской Федерации, что гарантирует соответствие применяемой методики контроля со стандартами безопасности и качества. Механическое приспособление устройства обеспечивает точное и устойчивое положение при проведении контроля, а использование различных углов ввода ультразвуковых преобразователей позволяет проводить контроль изделий различной толщины с высокой точностью и надежностью. Устройство УН-1 может быть эффективно использовано в различных отраслях, где важен контроль качества сварных соединений, таких как металлургия, машиностроение, судостроение и другие области промышленности.
