Сканер типа «Паук» для контроля внутренней резьбы

Сканер типа «Паук» для контроля внутренней резьбы

• Обнаружение и измерение размеров трещин во впадине внутренней резьбы
• Повышение достоверности, повторяемости и удобства проведения неразрушающего контроля резьбы
• Удержание каретки с преобразователем на резьбовой поверхности наружной резьбы
• Сканеры типа «Паук» содержат в своем составе вихретоковые преобразователи и подключается к вихретоковому дефектоскопу «Константа ВД1».

Принцип действия

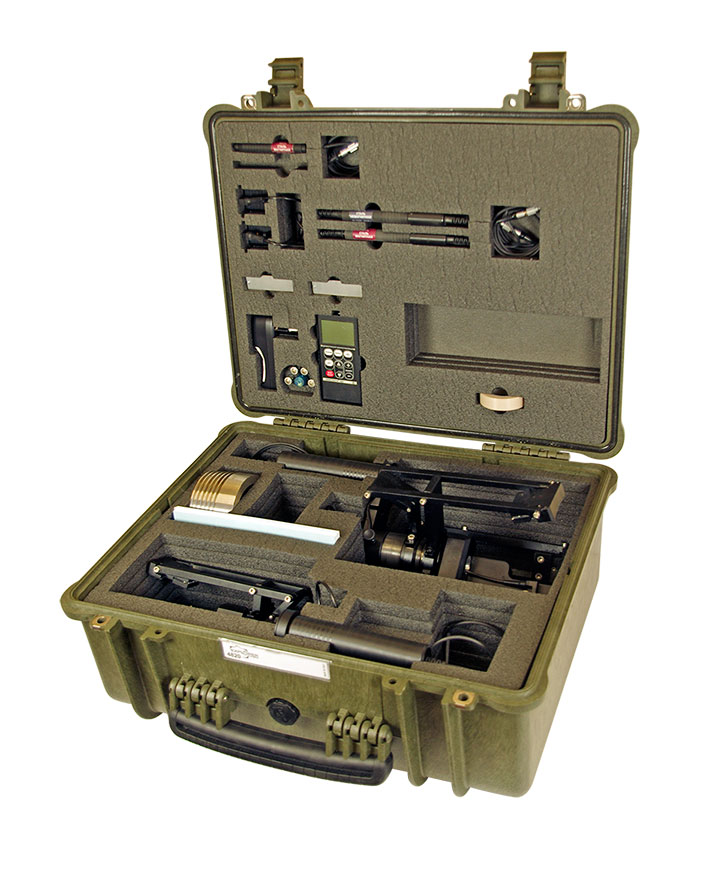

Сканер выпускается в двух исполнениях СПВ-65-108 и СПВ-101-203 для резьбы разного диаметра. Сканер укомплектован вихретоковым преобразователем с кареткой.

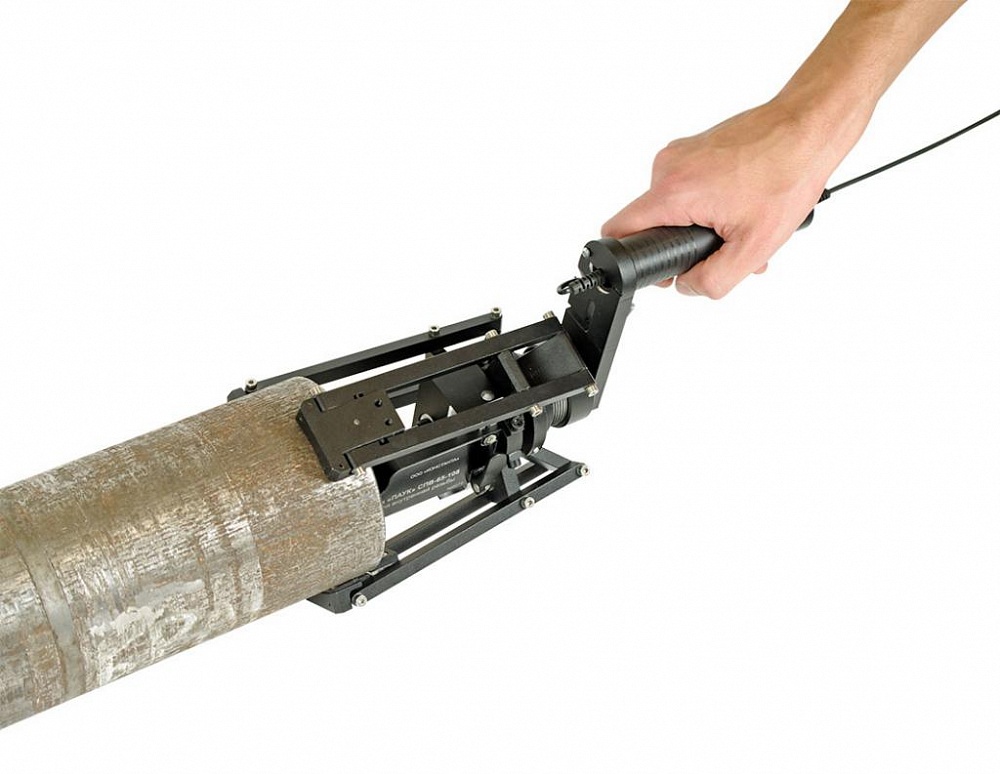

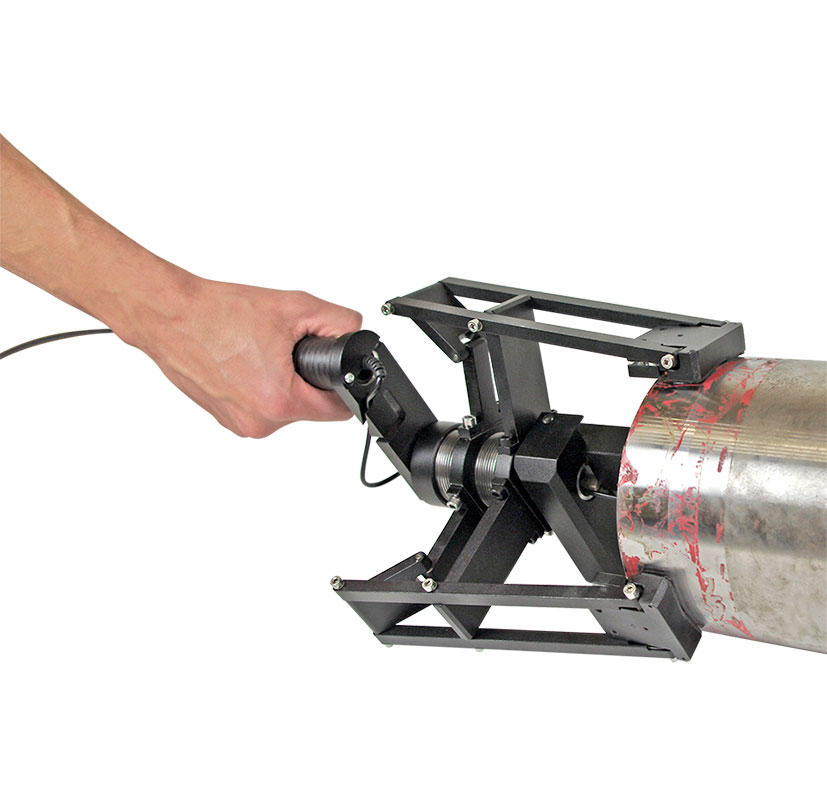

Сканер закрепляется на торце трубы, удерживаясь за внешнюю поверхность муфты. Преобразователь с кареткой устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы. Каретка обеспечивает постоянный зазор между преобразователем и резьбой что исключает его износ и повреждение при проведении контроля.

При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее блока обработки и отображения информации отображается глубина обнаруженной трещины.

Сканирование резьбы допускается проводить без её предварительной очистки от загрязнений и смазки. Допускаемая толщина загрязнений и смазки до 0,5 мм.

Изменение зазора между преобразователем и резьбой, обусловленного наличием загрязнения и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора. Результаты контроля отображаются на индикаторе в виде глубины трещины, с дискретностью 0,01 мм, нет необходимости расшифровывать сложные диаграммы комплексной плоскости.
