АРИОН ШРТ-2 штатив трубный усиленный

АРИОН ШРТ-2 штатив трубный усиленный

Назначением трубных штативов в радиационном контроле является размещение рентгеновских аппаратов РПД-250-1,5  на трубах при фронтальном просвечивании сварных швов и соединений. Применимо только для труб диаметром от 57 мм до 1420 мм. Штативы изготавливаются согласно технических условий ТУ 4276-023-96651179-2015. Достоинством ШРТ-2 является возможность регулирования фокусного расстояния и пространственного положения относительно объекта контроля, передвижение каретки в вертикальном положении и изменение высоты аппарата рентгеновского контроля.

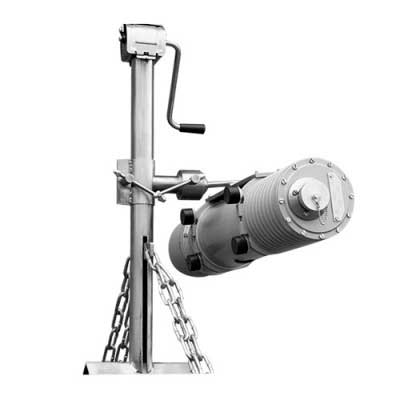

Штатив выполнен в виде конструкции с основанием. Стойка с основанием крепится к трубе подтяжкой цепи редукторным устройством с ручкой. Держатель и подвижная муфта с шаровым механизмом расположены на основной части конструкции – в верхней части стойки. Отличительной чертой штативов АРИОН ШРТ-2 между собой выступает конструкция держателя и способ крепления аппарата рентгеновского контроля.
