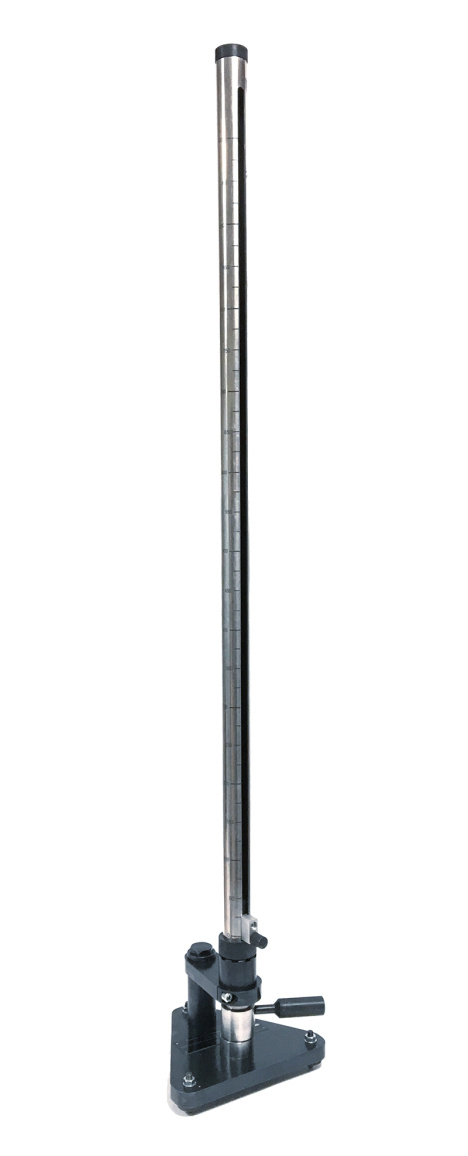

Технические характеристики зависят от ГОСТ и пожеланий заказчика:
Удар ГОСТ 4765 (Материалы лакокрасочные. Метод определения прочности при ударе) - тип У-1:
Масса груза - 1±0,001кг.
Длина шкалы прибора - 500±10 мм.
Цена деления шкалы - 10±0,2мм.
Диаметр рабочей части наковальни - 30мм.
Глубина погружения бойка в отверстие наковальни под нагрузкой - 2 мм
Диаметр отверстия наковальни - 15мм.
Диаметр шарика бойка - 8мм.
С 2017 г. прибор поставляется в универсальной модификации с длинной шкалы - 1000 мм.
Удар ГОСТ 4765 - тип У-2:
Масса груза - 1±0,001кг.
Длина шкалы прибора - 500±10 мм.
Цена деления шкалы - 10±0,2мм.
Диаметр рабочей части наковальни - 35мм.
Глубина погружения бойка в отверстие наковальни под нагрузкой - 2 мм
Диаметр отверстия наковальни - 28мм.
Диаметр шарика бойка - 15мм.
С 2017 г. прибор поставляется в универсальной модификации с длинной шкалы - 1000 мм.
Удар ГОСТ 4765 - тип У-2М:
Масса груза - 0,5±0,0005кг; 1±0,001кг и 1,5±0,001кг.
Длина шкалы прибора - 1000±10 мм.
Цена деления шкалы - 10±0,2мм.
Глубина погружения бойка в отверстие наковальни под нагрузкой - 2 мм
Диаметр отверстия наковальни - 15 или 28мм.
Диаметр шарика бойка - 8 или 14,1мм.

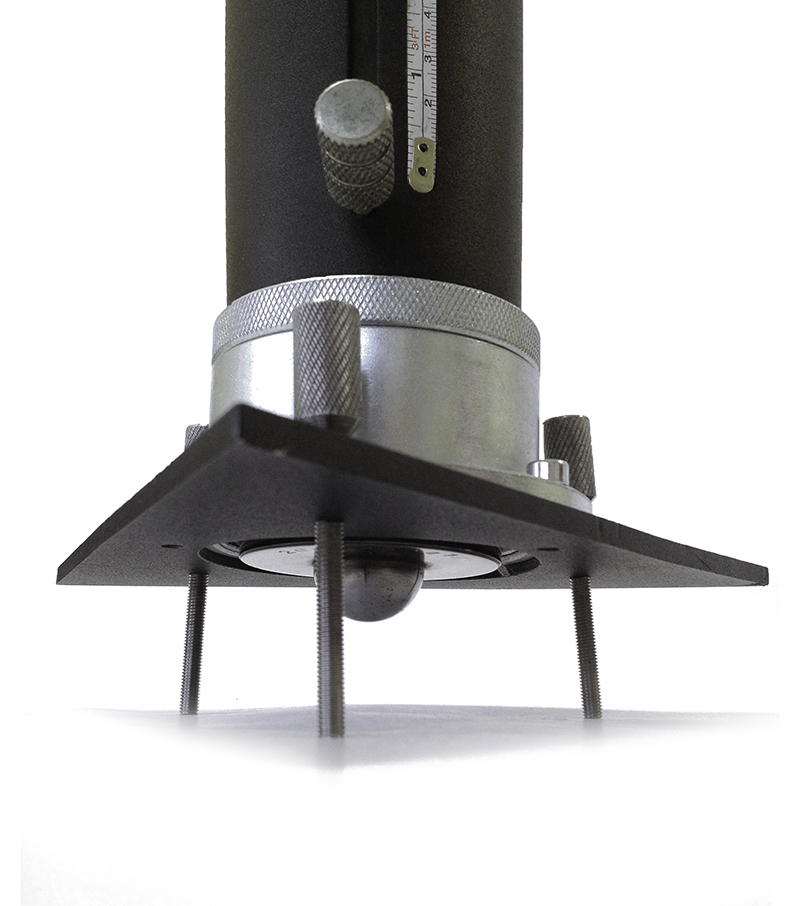

Удар ГОСТ 51164 (Трубопроводы стальные магистральные. Общие требования к защите от коррозии) - применяется для контроля защитных покрытий труб непосредственно на трубе:
Масса груза - 3±0,001кг.
Возможен заказ дополнительных утяжелителей по 0,25 кг.
Длина шкалы прибора - 500 мм.
Цена деления шкалы - 10±0,5 мм.
Диаметр шарика бойка - 16 мм.
Удар ГОСТ 53007 (ИСО 6272-1:2002) (Материалы лакокрасочные. Метод испытания на быструю деформацию (прочность при ударе):
Масса груза - 1±0,001кг.
Длина шкалы прибора - 1000мм.
Цена деления шкалы - 10±0,5 мм.
Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 12,7 мм.
Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 20 мм.
Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272, ASTM D 2794) - 15,9 мм.
Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 16,3 мм.
Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 27 мм
Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ASTM D 2794) - 16,3 мм
Глубина проникновения бойка в покрытие по ГОСТ Р 53007-2008 (ИСО 6272) регулируется комплектом ограничителей и составляет - от 2 до 10 мм
Удар ГОСТ 22233-2001 (ASTM D 2794) (Профили пресованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций):
Масса груза - 1±0,001кг.
Длина шкалы прибора - 1000мм.
Цена деления шкалы - 10±0,5мм.
Диаметр рабочей части наковальни - 30мм.
Диаметр отверстия наковальни - 15,9мм.
Диаметр шарика бойка - 8мм.
Удар ГОСТ 30673-99 (Профили поливинилхлоридные для оконных и дверных блоков):
Масса груза - 1±0,005кг.
Длина шкалы прибора - 1500 ±10мм.
Цена деления шкалы - 10±0,5 мм.
Расстояние между опорами - 200±1мм.
Радиус сферической поверхности бойка - 25±0,5 мм.
Удар ГОСТ 30630.1.10 (Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий):
Любой прибор может быть укомплектован дополнительными стандартными и нестандартными грузами, бойками и ответными наковальнями, изготовлен иной высоты либо полностью произведен в соответствии с пожеланиями заказчика.
|
Характеристики прибора
|
|
Значение энергии, Дж
|
1±10%
|
2±5%
|
5±5%
|
10±5%
|
20±5%
|
50±5%
|
|
Эквивалентная масса ударника, ±2%, кг
|
0,25(0,2)
|
0,5
|
1,7
|
5
|
5
|
10
|
|
Материал
|
Полиамид
|
Сталь
|
|
Высота перемещения по вертикали, мм ±1%
|
400
|
400
|
300
|
200
|
400
|
500
|
Срок поставки 2 недели
