Sonatest HARFANG VEO ультразвуковой дефектоскоп

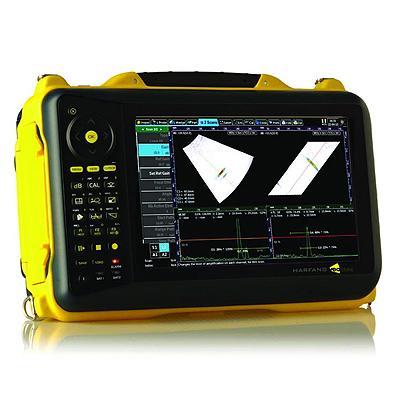

Дефектоскоп HARFANG VEO

Дефектоскоп HARFANG VEO еще раз подтверждает репутацию компании Sonatest как разработчика инновационного и высокотехнологичного оборудования.VEO сочетает в себе высокую производительность, новые возможности, простое управление, универсальность и надежность.

Технология ультразвуковых ФАР (фазированных решеток) зарекомендовала себя как передовое средство для неразрушающего контроля. Метод контроля ФАР позволяет пользователю устанавливать такие параметры как диапазон углов сканирования и фокальное расстояние для получения изображения внутреннего состояния объекта контроля, обеспечивая при этом высокую выявляемость дефектов  и скорость контроля. Вся информация получаемая при контроле обрабатывается и записывается для получения отчета. ПО прибора содержит в себе подробные файлы помощи, которые помогут разобраться в настройках.

Дефектоскопы VEO применяются для контроля сварных соединений, составление карты коррозии и контроля композитных материалов.

Простота

Интуитивное и логичное меню прибора позволяет ускорить рабочий процесс. Интегрированная Помощь, Мастеры настроеки Системы предварительного расчет гарантируют оптимальное использование возможностей прибора.Предварительное 3D моделирование процесса сканирования выдает визуальную информацию об охватываемой областиконтроля, что позволяет легко подобрать оптимальные настройкиприбора для решения Вашей задачи.

Этот режим также поддерживается при контроля несколькими преобразователям.

Быстрые и эффективные мастеры настроек скорости звука, ВРЧ, DAC, TOFD и кодировщика положения являются неотъемлемой частью ПО дефектоскопа. Система простых индикаторов на экране прибора позволяют оператору быстро проверить правильность калибровки перед началом контроля.

Быстрые и эффективные «мастера настроек» скорости звука, ВРЧ, DAC, TOFD и кодировщика положения являются неотъемлемой частью ПО ультразвукового дефектоскопа HARFANG VEO. Система простых индикаторов на экране дефектоскопа позволяют оператору быстро проверить правильность калибровки перед началом контроля.

Мощная платформа ультразвукового дефектоскопа HARFANG VEO открывает новые функциональные возможности для решения задач ультразвукового контроля с использованием фазированных решёток. Предварительное 3D моделирование процесса контроля позволяет оператору менять расположение преобразователей на объекте и исходя из полученных данных, оптимизировать настройки, также модель контроля может быть отражена в общем отчёте.

Фокальные законы пересчитывается мгновенно после подтверждения любых изменений настроек.

Разрешение по углу составляет 0,1 градуса при 1024 фокальных законах. Возможность одновременного вывода нескольких сканов от разных преобразователей на экран дефектоскопа повышает производительность. Ультразвуковой дефектоскоп HARFANG VEO позволяет работать с S/L/C сканами, строить виды объекта контроля Сверху и Сбоку. Реализована возможность одновременной работы в TOFD и ФАР, при высокоскоростной цифровой запись 100 % данных контроля, с сохранением формы каждого сигнала.

Ультразвуковой дефектоскоп HARFANG VEO оснащён двумя независимыми каналами с генераторами по 400 В для работы с стандартными одноэлементными преобразователями для работы на объектах с высоким затуханием или больших толщинах. Впечатляющие характеристики цифровой платформы основанной на 16 битной архитектуре позволяют получать чёткие изображении сканов за счёт высокопроизводительного аналого-цифрового преобразователя.

Удобные измерительные инструменты позволяют мгновенно определить размеры дефекта и его координаты в объекте контроля. Помимо стандартных декартовых и полярных курсоров в ультразвуковом дефектоскопе HARFANG VEO реализованы 2D и гиперболические курсоры для использования c TOFD.

Антибликовый цветной TFT LCD дисплей ультразвукового дефектоскопа HARFANG VEO обладает высочайшим качеством отображения в любых условиях, в том числе и при отрицательных температурах.
