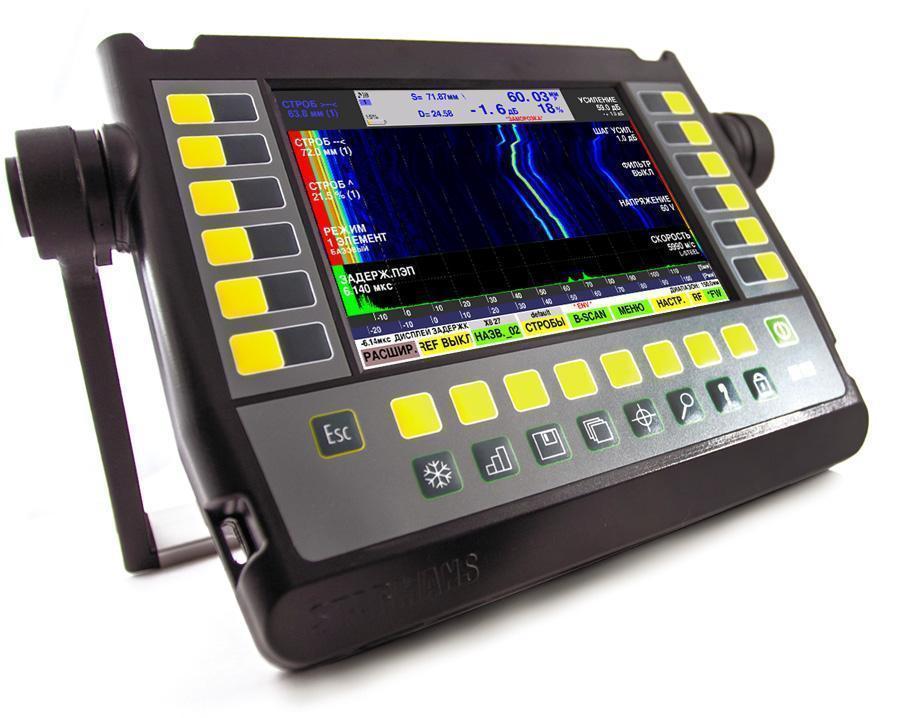

DIO 1000 SFE

- высокочастотный ультразвуковой дефектоскоп используется для того, чтобы выявлять различные дефекты традиционным методом. Данный прибор выпускается в Чехии, его производитель – компания "СТАРМАНС Электроникс". Эта модель является стартовой в данной линейке.

К преимуществам этой модели относится его легкость, компактность и, связанное с этим, удобство эксплуатации. Появляется возможность незатруднительной работы в труднодоступных местах без особого напряжения для дефектоскописта. Специалистов порадует и тот факт, что больше не понадобится специальный гель для проведения исследования, так как контроль в DIO 1000 SFE может производиться бесконтактно, с помощью электромагнитно-акустических преобразователей (ЭМАП), что исключает использование контактной жидкости.

Для любого дефектоскописта этот высокочастотный ультразвуковой дефектоскоп – настоящий прорыв. Это объясняется его выгодными во всех отношениях техническими характеристиками и параметрами, среди которых: компактные размеры 224х188х34 мм, небольшой вес, составляющий 1,3 кг вместе с аккумулятором, вышеупомянутая возможность бесконтактного контроля и очень гибкие настройки параметров генератора, дающие возможность получить отличные результаты даже от преобразователей прошлых поколений (согласованных и несогласованных). Также специалистов порадует удобный интерфейс и высокоинтуитивное управление.

В автономном режиме прибор может работать бесперебойно в течение 10 часов. Дефектоскоп оснащен удобным TFT дисплеем с разрешением 1024х768 pix и большим углом обзора. Цветной, антибликовый экран с регулировкой яркости подсветки, пригоден для работы при любом освещении.

Техническая документация и меню полностью на русском языке.

Ультразвуковой дефектоскоп способен сохранять тысячи А-сканов и сотни настроек (память 16 гБ). Прибор полностью цифровой, но наличие высококачественных цифро-аналоговых преобразователей сигналов высокого цифрового разрешения, помогает получать наиболее точные результаты. Другими словами, производители попытались приблизить данное устройство к аналоговому типу, чтобы максимально уменьшить его погрешности.

Дефектоскоп DIO 1000 SFE - это незаменимый компонент в контроле качества.

СВЕРХЛЕГКИЙ - 1.3 кг !!!
СВЕРХКОМПАКТНЫЙ - 22 х 18 х 3 см
Контроль без контактной жидкости - ЭМА
Подключение и контроль сканером TOFD
Мощный аккумулятор - время бесперебойной работы до 10 часов
Высококонтрастный антибликовый дисплей высокого разрешения
Подключение фото-, видео-камеры для сохранения изображений
Полностью русифицированное меню и техдокументация
Встроенная функция автоматической калибровки
Подстройка яркости дисплея
Полный набор прикладных функций для дефектоскописта
Диапазон температур эксплуатации от - 20 до +60°C
Глубина залегания вычисляется прибором автоматически, также автоматически определяется траектория звука и расстояние по поверхности. Одновременно с этим при применении датчиков с наклонным преобразователем отображается шаг, это возможно при помощи тригонометрической функции, которая определяет положение дефекта и корректирует его на кривые поверхности.
Все величины пути могут быть измерены как в мм, так и в дюймах и мкс.
У интерфейса прибора имеется 12 динамических функциональных позиций, к которым имеется быстрый доступ с помощью специальных клавиш.
Режим толщиномера
Автоматическое замораживание (пауза).
При помощи частоты стробирования 200 МГц осуществляется преобразование к "аналоговому качеству".
Встроенный калькулятор, который производит оценку сварных швов.
Настройку существенно упрощает наличие автоматической калибровки.
Прибор прошел проверку и внесен в реестр средств измерений.

Параметры	Значения
Экран:	Цветной TFT, 1024 pix (Ш) х 768 pix (В)
Частота обновления экрана:	минимум 60 Гц
Размеры экрана:	99x130 мм
Частота стробирования:	200 МГц, 12-бит
Диапазон температур эксплуатации:	-20 °C - 60 °C
Температура складирования:	-40 °C - 70 °C
Питание от сети:	Сеть переменного тока: 100-120 В~, 200-240 В~, 50-60 Гц
Аккумулятор:	Встроенная и внешняя заряжаемая LiIon батарея - 3.6 В, 16 Ач
Рабочее время батареи:	не менее 10 часов, в зависимости от регулировки яркости дисплея.
Клавиатура:	Мультифункциональная
Поддержка языков:	Русский (только на территории РФ и стран СНГ), English, Japan, Czech, Turkish, Chinese, German.Выбор по меню, возможность дополнения языков пользователем
Память:	16 ГБ
Размеры:	224х188x34 мм
Масса:	0.74кг + 0.54 кг батарея
Требования к ПК:	ПК, работающий под любой ОС (просмотр jpeg, xml)
Гарантийный срок:	Гарантия на 2 года (батарея не входит в гарантию). Возможность трёхлетней гарантии опционально.
Разъёмы для подключения преобразователей	Lemo 01
Коммуникационные порты	USB, RS232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу)
Вход B-scan	сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В
Диапазон устанавливаемых скоростей ультразвука	От 100 до 15240 м/с в стали
Рабочие частоты	0.5 МГц - 30 МГц при -3 дБ
Задержка	от -10 до 4800 мс
Диапазон регулировки усиления (чувствительности) ультразвукового канала	111 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ
Дискретность измерения толщины	0.01 мм по стали
Диапазон измерения толщины	от 1 мм до 29 000 мм по стали
Демпфирование	от низкого (100 В) до макс. (400 В) 50, 57, 200, и 1000 Ом
Фильтры:	Широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц
DAC (Кривая Амплитуда-Расстояние (АРК)	построение по 20 точкам, регулируемая по высоте
Глубина (амплитуда) ВРЧ (динамический диапазон )	111 дБ (71 дБ непрерывно)
Рейтинг IP (класс защиты корпуса)	IP66
