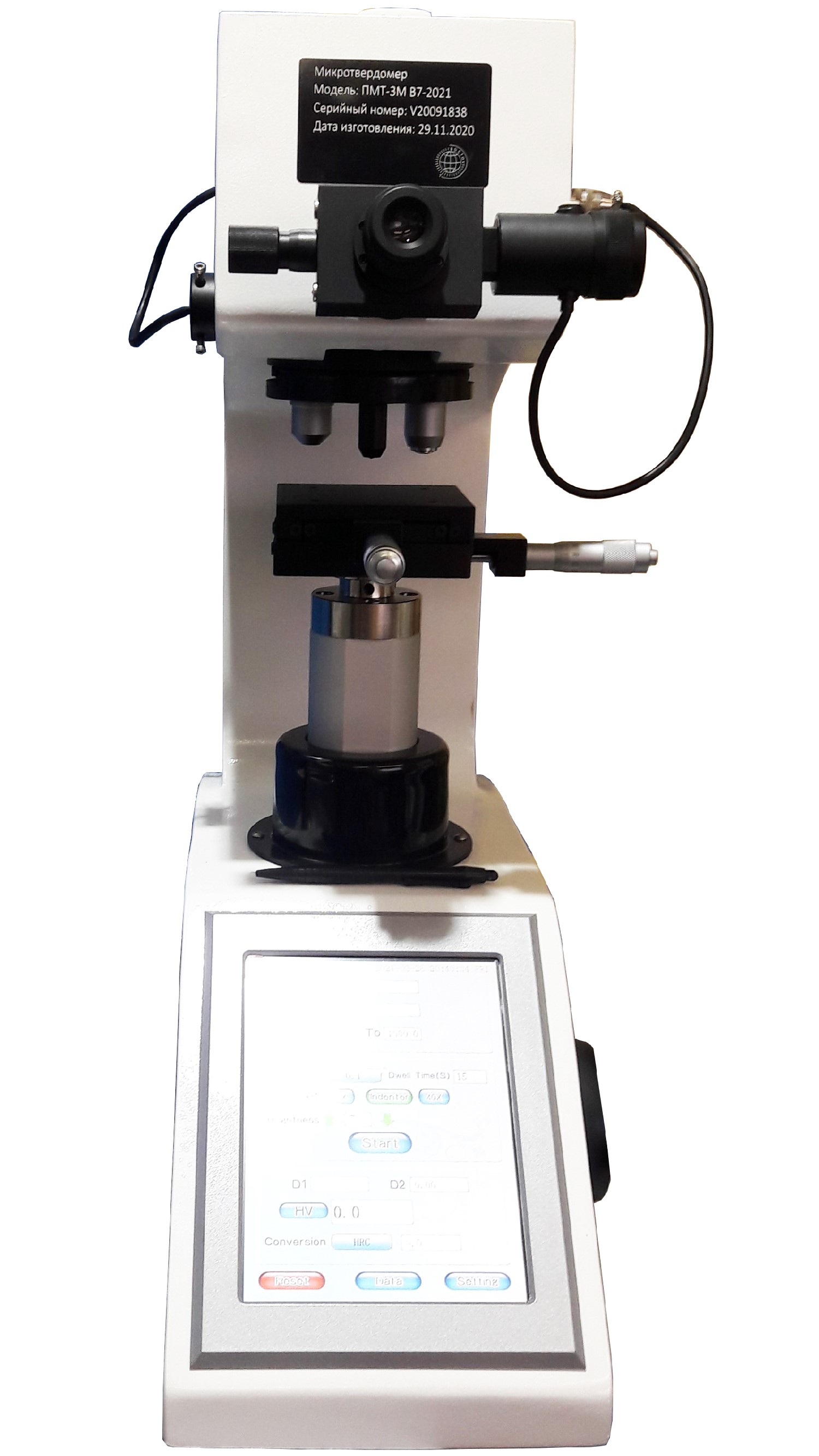

ПМТ-3 и ПМТ-3М микротвердомеры по Виккерсу

Назначение средства измерений

Микротвердомеры Виккерса (далее – микротвердомеры) предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Микро Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75. Приборы осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные результаты "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса (из Кнупа) и Кнупа (из Виккерса) - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.

Микротвердомеры используются для определения твёрдости различных металлических конструкций, включая небольшие или мелкие детали, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т.д.

Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система. Микротвердомеры выпускаются в двух исполнениях ПМТ-3, ПМТ-3М и отличаются степенью автоматизации процесса испытаний и разрешением оптической системы.

Модель Восток-7	Модели других производителей, схожие по характеристикам – для удобства сравнения и выбора	Тип нагружения	Тип турели
--- (низкий класс)	«ЛОМО», г. С-Петербург: ПМТ-3; ПМТ-3М «Метолаб», г. Москва: МЕТОЛАБ 502 «Метротест», г. Нефтекамск: ИТВ-1-М, ИТВ-1-ММ, ИТВ-1-МЖ	Ручное	Ручное
ПМТ-3 (средний класс)	«Метолаб», г. Москва: МЕТОЛАБ 501 «Time Group», КНР: HV-1000 «LTF S.p.A / GALILEO», Италия: Isoscan OD / AC / AC Plus	Автоматическое	Ручное
ПМТ-3М (высокий класс)	«ЗИП», г. Иваново, «Точприбор Северо-Запад», г. С-Петербург: ТВМ-5215А, ТВМ-5215АС «Метротест», г. Нефтекамск: ИТВ-1-А, ИТВ-1-АМ «Time Group», КНР: HVS-1000 «LTF S.p.A / GALILEO», Италия: Isoscan CNO 3	Автоматическое	Автоматическое

Таблица 1 – Диапазоны измерений твердости по шкалам Виккерса (подлежат поверке)

Шкалы Виккерса	Диапазоны измерений твердости, HV
HV 0,01; HV 0,025	от 50 до 350
HV 0,05	от 50 до 550
HV 0,1	от 50 до 850
HV 0,2; HV 0,3	от 50 до 1000
HV 0,5; HV 1	от 50 до 1500

Таблица 2 – Пределы допускаемых абсолютных погрешностей микротвердомеров

Обозначение шкалы твёрдости	Интервалы измерений твёрдости HV
Обозначение шкалы твёрдости	св. 50 до 200 включ.	св. 200 до 350 включ.	св. 350 до 550 включ.	св. 550 до 850 включ.	св. 850
	Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±)
HV0,01	20,0	35,0	–	–	–
HV0,025	20,0	35,0	–	–	–
HV0,05	20,0	35,0	65	–	–
HV0,1	15,0	35,0	60,0	100,0
HV0,2	15,0	30,0	60,0	100,0	110,0
HV0,3	15,0	25,0	45,0	90,0	110,0
HV0,5	10,0	20,0	35,0	70,0	120,0
HV1	8,0	15,0	25,0	50,0	75,0

Таблица 3

Номинальные значения испытательных нагрузок, Н (кгс)	Относительная погрешность испытательных нагрузок, %
0,098 (0,010)	±1,5
0,245 (0,025)	±1,5
0,490 (0,050)	±1,5
0,981 (0,100)	±1,5
1,961 (0,200)	±1,0
2,942 (0,300)	±1,0
4,903 (0,500)	±1,0
9,807 (1,000)	±1,0
Диапазон измерений длины диагоналей отпечатков (d), мм	Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм
0,02≤d≤0,040	0,0004
0,040<d≤0,200	0,01∙d

Таблица 4 – Технические характеристики твердомеров

Наименование характеристики	Значение
Модель микротвердомера	ПМТ-3	ПМТ-3М
Диапазон времени выдержки, с	0-99	0-60
Диапазон увеличения оптической системы	от 20х до 200х	от 20х до 400х
Тип привода турели (поворотной головки)	ручной	автоматический
Тип приложения, выдержки и снятия нагрузки	автоматический
Тип измерения диагонали отпечатка, расчёта и отображения на дисплее значения микротвёрдости	автоматический
Тип выбора прилагаемой нагрузки	механический
Тип подъёмного механизма координатного стола	механический
Скорость нагружения, мкм/с	50
Окуляр с измерительной сеткой	10х
Объективы в турели (встроенные)	10х (для наблюдения) и 40х (для измерений)
Минимальная единица измерения (дискретность), мкм	0,01
Шкалы "прямого" измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063-2012)	HV, HK
Технический диапазон измерений твёрдости, HV (в т. ч. поверяемый 50…1500HV).	8…2900
Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140	HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
Сохранение, вывод и распечатка данных измерений твёрдости на встроенном принтере	имеется
Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, к-во ячеек памяти	60
Дисплей	8” сенсорный цветной
Интерфейс связи с ПК	RS232/USB
ПО для контроля измерения твёрдости, хранения и обработки данных и работы с изображениями	-		имеется
Координатный стол с ручной регулировкой: - габариты, мм - перемещение по горизонтальным осям, мм	100100 (Х)25(Y)25
Максимальная высота образца	100 мм
Глубина зева/расстояния до стенки прибора от центра индентора, мм	130 мм
Вывод данных	Сенсорный дисплей 8’, сохранение на USB-диске
Габаритные размеры, мм не более: - длина - ширина - высота	630 290 680
Масса, кг, не более	55		58

Таблица 5 – Общие технические характеристики микротвердомеров.

Наименование параметра	Значение параметра
Параметры электрического питания для микротвердомеров с механизированным или автоматическим устройством приложения нагрузки - напряжение питания, В - потребляемая мощность, Вт, не более	220 ±10 % 400
Средний срок службы микротвердомеров, лет, не менее	10
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от 15 до 28 до 80 от 84 до 106,7

Комплектность микротвердомеров:

Наименование	Обозначение	Количество
Микротвердомер выбранной модели	ПМТ-3 / ПМТ-3М	1 шт.
Алмазный наконечник Виккерса		1 шт.
Алмазный наконечник Кнупа		по заказу
Встроенная цифровая камера в комплекте с ПО (для версии ПМТ-3М)		1 шт.
Паспорт	ПМ-ПС	1 экз.
Руководство по эксплуатации	ПМ-РЭ	1 экз.

Комплект аксессуаров:

№	Предмет	Кол-во
1	Ось для грузов	1 шт.
2	Грузы	6 шт.
3	Координатный предметный стол	1 шт.
4	Отвертка	1 шт.
5	Установочные опоры с регулировкой по высоте	4 шт.
6	Измерительный уровень	1 шт.
7	10-кратный микроокуляр	1 шт.
8	Комплект мер твёрдости по микро Виккерсу	1 шт.
9	Запасные предохранители (2А)	2 шт.
10	Шнур питания	1 шт.
11	ПО на USB носителе, ключ активации (только для версии ПМТ-3М)	1 шт.
12	Стилус	1 шт.
13	Пылезащитный мешок	1 шт.
14	Инструкция по эксплуатации	1 шт.
