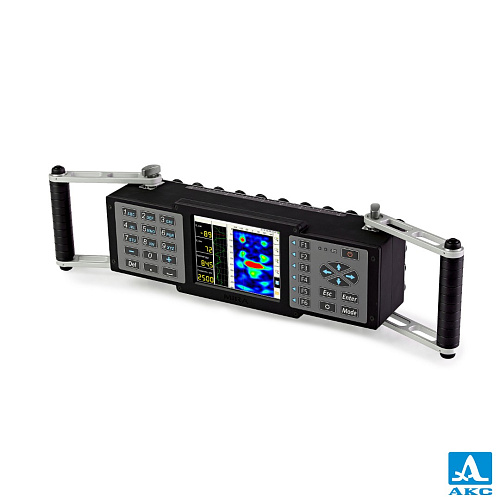

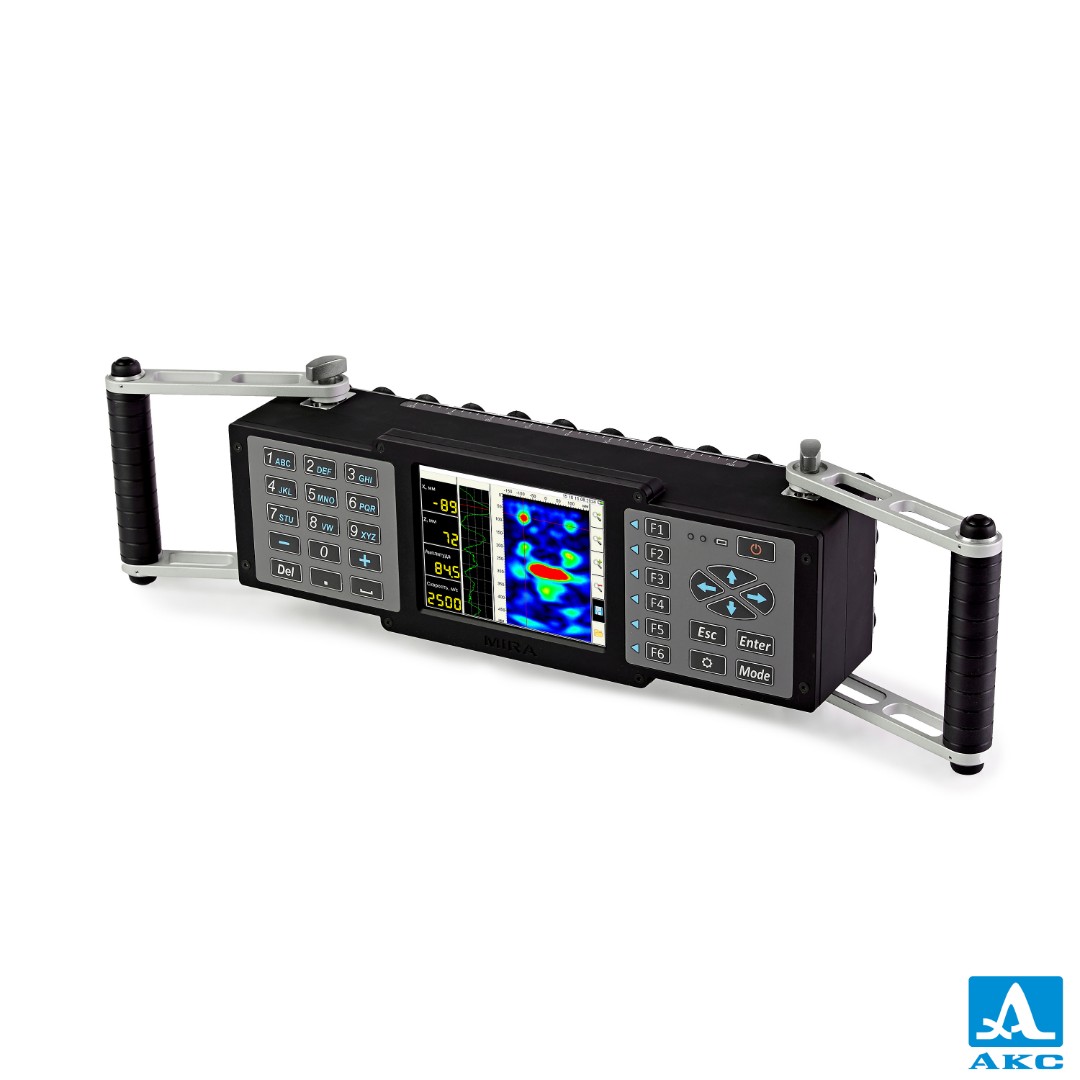

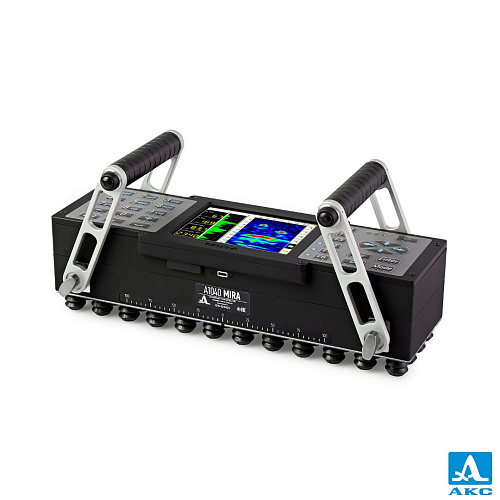

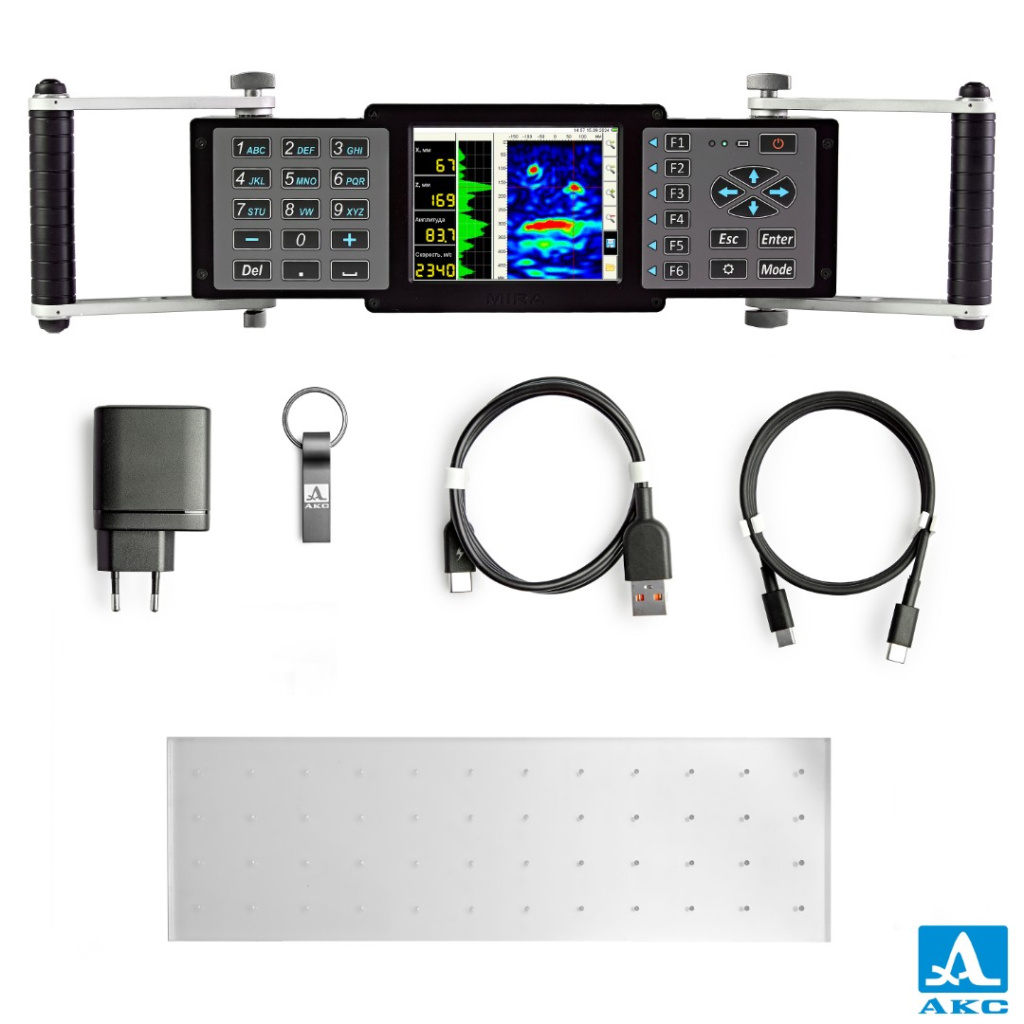

Ультразвуковой томограф А1040 MIRA

Ультразвуковой низкочастотный томограф А1040 MIRA представляет собой передовое оборудование, используемое для неразрушающего контроля и анализа материалов и структур. Основной принцип работы данного томографа основан на использовании ультразвуковых волн низкой частоты для создания подробных изображений внутренней структуры объектов. Ультразвуковой сигнал проникает в материал и отражается от границ различных веществ, после чего информация обрабатывается компьютером для создания объемных изображений внутренних дефектов и особенностей структуры материала.
Среди основных преимуществ ультразвукового низкочастотного томографа А1040 MIRA стоит выделить его способность обеспечить высокую глубину проникновения ультразвуковых волн, что позволяет анализировать даже самые массивные и плотные образцы материалов. Также это оборудование обладает возможностью создания трехмерных изображений, что делает его незаменимым средством для детального анализа внутренней структуры без разрушения образцов.

А1040 MIRA предназначен для проведения исследований различных объектов, включая крупные инженерные сооружения и материалы. Обычно такие томографы используются в специализированных лабораториях и центрах неразрушающего контроля, где есть необходимая инфраструктура и оборудование для проведения таких комплексных измерений.
Ультразвуковые низкочастотные томографы А1040 MIRA находят широкое применение в таких отраслях, как аэрокосмическая промышленность, авиация, автомобилестроение, нефтегазовая промышленность, энергетика и другие. Они применяются для анализа крупных материальных структур, деталей и механизмов, а также в области исследований и разработок новых материалов и технологий. Ультразвуковые низкочастотные томографы также используются для зондирования и исследования состава грунта и геологических структур.

Особенности

легкий ударопрочный корпус из пластика;
аккумуляторная батарея, который можно быстро и легко снять;
возможность работы с информацией без ПК;
антенное устройство адаптируется к поверхности изделия;
скорость распространения УЗ-волны в изделии измеряется в автоматическом режиме;
трехмерное представление внутреннего строения изделия и B-, C-, D-томограмм любого сечения
способность применения прибора при автоматической проверке.

Технические характеристики ультразвукового низкочастотного томографа А1040 MIRA включают в себя возможности создания трехмерных изображений, специализированные программные методы обработки данных, большое количество излучателей и датчиков для повышения точности сканирования, а также способность работы в широком частотном диапазоне для анализа различных материалов. Томограф также обладает специализированным программным обеспечением для анализа данных и создания трехмерных моделей и объемных изображений материалов.
Ультразвуковые низкочастотные томографы являются важным инструментом для проведения исследований в области материаловедения, машиностроения, а также для обеспечения качества и безопасности в промышленности.

4 (7).jpg

Облегченный ударопрочный пластиковый корпус
Быстросъемный аккумулятор
Автономная работа с данными без внешнего компьютера

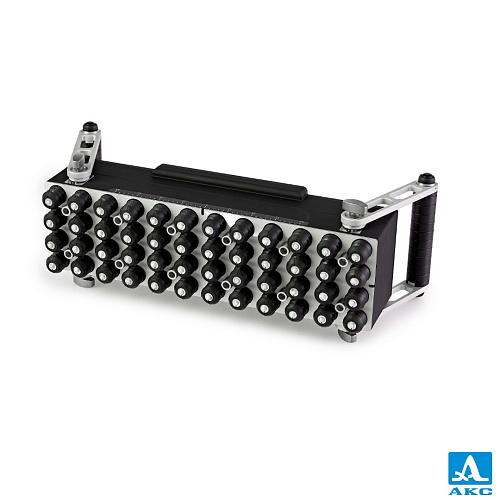

Сухой акустический контакт

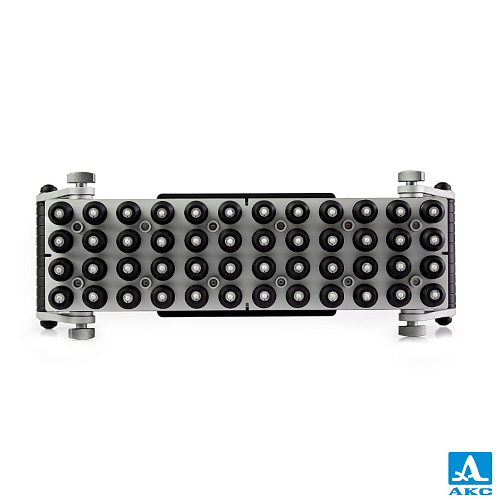

Адаптация антенного устройства к неровностям поверхности конструкции
Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля

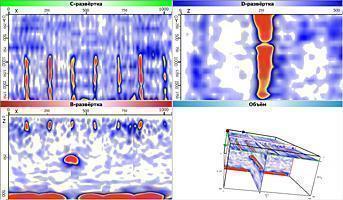

Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок

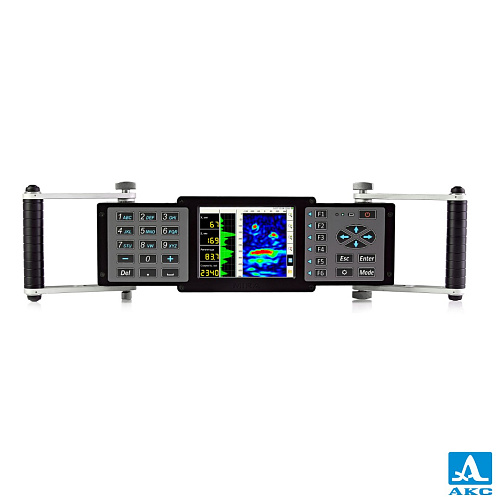

Обработка и представление данных на экране томографа

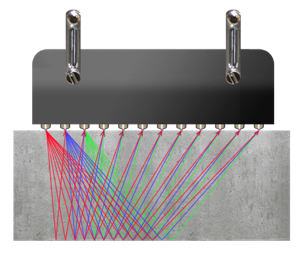

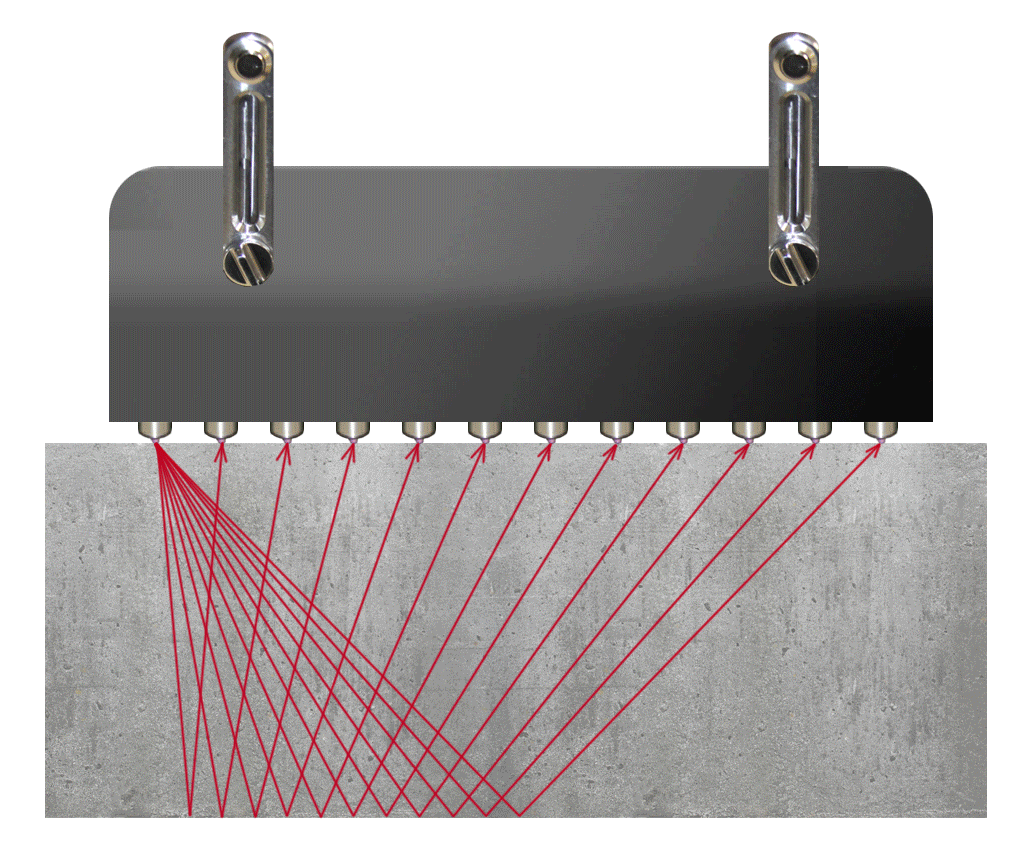

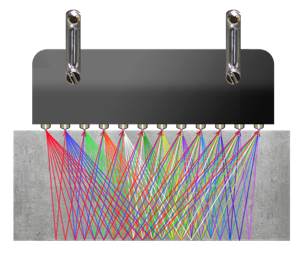

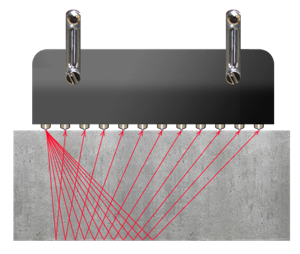

В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы.

Затем полученные данные представляются на экране прибора и сохраняются в встроенной флеш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек.

Режимы работы

A1040 MIRA имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

Режим «ОБЗОР»

Режим предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров.

Дополнительно в данном режиме возможно:

Автоматическое определение скорости распространения ультразвуковой волны.
Измерение координат и уровней образов в томограмме.
Измерение толщины конструкции.
Просмотр А-Сканов.

Режим «КАРТА»

Режим предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа.

Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля.

Функция «НАСТРОЙКА»

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

Параметр	Значение
Габаритные размеры	380×130×140 мм
Вес (с аккумулятором)	4.2 кг
Тип дисплея	цветной TFT LCD
Количество точек экрана	640×480
Диагональ экрана	14.4 мм, (5.7”)
Число каналов	12
Число преобразователей	48
Номинальная частота преобразователя	50 кГц
Ширина полосы пропускания по уровню -6 дБ в режиме излучение-прием	25-80 кГц
Рабочий тип ультразвуковых волн	поперечные
Источник питания	литиевый аккумулятор
Время непрерывной работы от аккумулятора	6 часов
Время заряда аккумулятора	5 часов
Рабочий диапазон напряжения	9.3 – 12.6 В
Рабочий диапазон тока	0.5 – 0.7 А
Диапазон рабочих температур	-10 … +50 °C
Приемник
Рабочий диапазон частот	15 – 180 кГц
Эксплуатационные качества
Гарантированные минимальные и максимальные измеряемые толщины в бетоне	50 – 600 мм
Максимальная глубина обзора в бетоне, в природном камне	2500 мм
Максимальная глубина обзора в железобетоне	800 мм
Минимальный размер обнаруживаемого отражателя	сфера диаметром 30 мм на глубине 400 мм в бетоне М400
Диапазон устанавливаемых скоростей ультразвука	1000 – 4000 м/с
Тип разъема	Micro-USB
