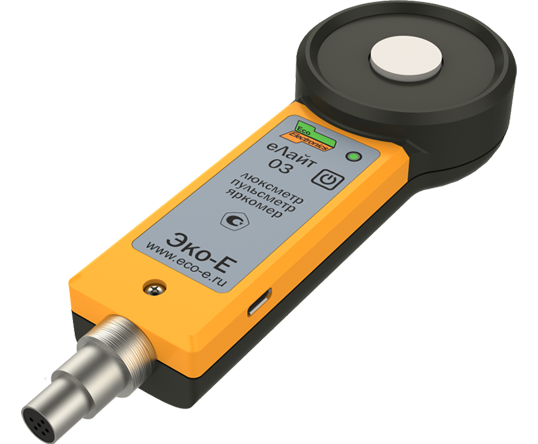

ЕЛАЙТ03 Люксметр-пульсметр-яркомер с первичной поверкой

Модуль люксометра еЛайт03 с дополнительными функциями измерения яркости источников света и неравномерности светового потока является законченным полнофункциональным измерителем параметров световой среды.

Люксометр еЛайт03 является полностью законченным модулем измерения параметров световой среды и внесен в Госреестр СИ РФ как самостоятельное средство измерения. Поэтому, в отличие от его «прародителя», фотоголовки ФН-01 из состава приборов Эколайт-01 и Эколайт-02, еЛайт03 можно применять самостоятельно (без пультов БОИ-01 или БОИ-02) в составе измерительных приборов и систем, реализуя в них функцию стандартизованного измерителя освещенности, коэффициента пульсации или яркомера. Ниже мы приведем пару примеров самостоятельного использования еЛайт03.

Измерение пульсации ламп и мониторов люксометром еЛайт03.

Одной из серъезных проблем современного освещения на газоразрядных (люминесцентных) или светодиодных лампах является пульсация испускаемого ими светового потока. При том, что безопасным считается уровень пульсаций не более 5%, а недопустимым – выше 20%, очень многие лампы и светильники имеют пульсацию выше этих уровней, достигая 40…60 и даже 100%. Наличие пульсаций объясняется либо некачественной схемой включения ламп (драйвере), либо нестабильностью питающей сети, либо какими-то другими факторами. Для более полного представления о характере и природе пульсации светового потока разработано специализированное ПО «Эколайт-АП», которое работает совместно с модулем люксометра еЛайт03. Оно предоставляет информацию об амплитуде, виде, частоте пульсаций светового потока, регистрируемого люксометром еЛайт03. Возможно сохранение, загрузка, сравнение измеренных сигналов.
Еще больше проблема пульсации светового потока проявляется для экранов мониторов, телевизоров и экранов смартфонов и планшетов, использующих импульсный способ (ШИМ) управления яркостью экрана. На рисунках приведены примеры измерения параметров светового потока для ветодиодной нитевой (filament) лампы, жидкокристаллического монитора и OLED экрана смартфона.
Модуль люксометра еЛайт03 подключается к USB-порту компьютера через microUSB разъем на корпусе прибора, либо через основной разъем подключения к пультам БОИ-01 или БОИ-02 (в последнем случае необходим кабель-адаптер типа Ekonnect2).

Измерение освещенности дорог и территорий люксометром еЛайт03.

Эксплуатация дорог и территорий требуют периодического проведения контрольных измерений для проверки соответствия уровня искусственной освещенности установленным нормативам. Однако ручные измерения освещенности достаточно трудоемки, особенно в городах с разветвленной дорожной сетью и большим количеством дворовых и общественных территорий. Существенно облегчить такой процесс измерений можно путем их автоматизации. Нами разработан программно-аппаратный комплекс, автоматизирующий проведения измерений освещенности с привязкой измерений к карте местности. Комплекс состоит из модуля люксометра еЛайт03, быстродействующего навигационного модуля высокой точности и персонального компьютера (ноутбука, планшета) с установленным программным обеспечением. На рисунке приведен результат работы этого комплекса с нанесенными на карту результатами измерения освещенности, полученными по маршруту следования оборудованного автомобиля.
