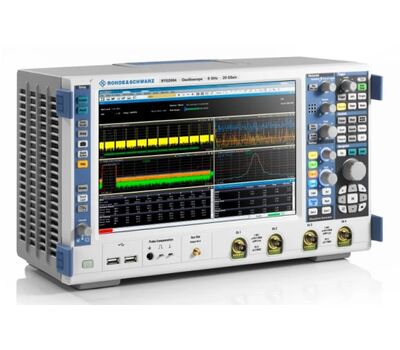

Осциллограф Rohde Schwarz RTO2064

Осциллограф Rohde Schwarz RTO2064 отличается высокой эффективностью и оснащается высокопроизводительным аппаратом для амплитудно-временных измерений и определения параметров сигнала в частотной области, специальной математической и статистической обработки данных, а также набором портов для работы в режиме дистанционного управления. Удобный пользовательский интерфейс с сенсорным экраном увеличенного размера максимально упрощает выполнение измерений и анализа.

Преимущества

• Полоса пропускания 6 ГГц – наибольшая среди осциллографов своей серии, позволяет работать с сигналами с квадратурной модуляцией, используя Rohde Schwarz RTO2064 для тестирования и наладки широкополосных радиолокаторов, ВЧ-аппаратуры, спутниковых коммуникационных систем и других устройств с высокой скоростью передачи данных и скачкообразной перестройкой частот.
• 4 аналоговых входа упрощают многоканальные измерения при исследовании сложных систем, когда необходимо синхронно собирать данные на разных стадиях прохождения сигнала, с сохранением временных соотношений.
• Большая глубина памяти и цифровая обработка данных встроенными аппаратными средствами, с переносом частоты, фильтрацией и повторной выборкой, обеспечивает захват и анализ последовательностей значительной продолжительности.
• Совместимость с программным пакетом R&S VSE упрощает комплексный анализ при использовании осциллографа совместно с ПК в ходе отладки радиолокационных и других устройств, позволяя работать с сигналами повышенной сложности, демодуляциями аналогового и цифрового типа, импульсными последовательностями и т.п.
• Широкий выбор опций и пробников дает возможность легко расширять функциональность базового осциллографа Rohde Schwarz RTO2064 для решения специфических задач – анализа различных протоколов, контроля сигналов в режиме HD с повышенным разрешением, исследования смешанных сигналов и т.д.

Особенности

Цифровая синхронизация. Минимальный собственный джиттер триггера и возможность запуска развертки по разным событиям и параметрам повышает точность позиционирования сигнала во всем рабочем диапазоне цифрового осциллографа. Детальный анализ упрощает опция параметрического запуска, позволяющая графически разделять события в частотной и временной областях.

Высокая аппаратная производительность. Осциллограф Rohde Schwarz RTO2064 построен на основе высокоточного АЦП одноядерного типа с параллельной обработкой данных, реализованного на ASIC-микросхемах. В сочетании с широкополосным высокочувствительным входным каналом с низким уровнем собственных шумов, такая система обеспечивает высокую производительность. Высококачественный защитный экран исключает влияние перекрестных помех между каналами на точность измерений. Ряд функций реализован на аппаратном уровне, что существенно повышает общее быстродействие. Благодаря этому данная модель по своей функциональности способна заменить среднедиапазонный анализатор спектра, без необходимости задействования программных средств и дополнительных внешних инструментов обработки сигналов.
