Контрольный образец №1 (Helling)

Контрольный образец №1 (Helling)

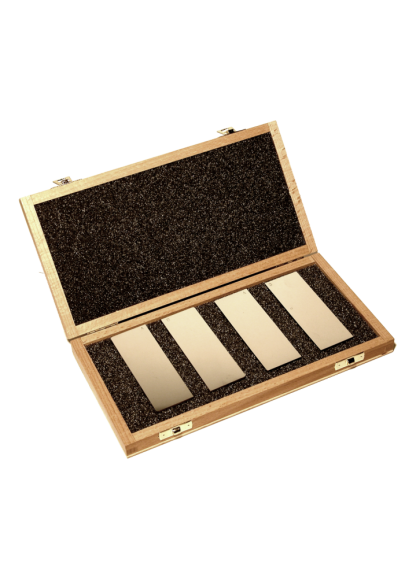

Используется для определения чувствительности флуоресцентных и контрастных пенетрантных систем. Состоит из четырех тест панелей, представляющих собой бронзовые пластины 100х35х2, покрытые NiCr-слоем со следующей толщиной покрытий: 10 мкм, 20 мкм, 30 мкм, 50 мкм. В NiCr-покрытии изготовлены поперечные трещины, глубина которых соответствует толщине NiCr-покрытия.

Отношение ширины трещин к их глубине составляет 1:20. К каждой тест-панели прилагается сертификат согласно EN 10204, тип 3.1 B, который подтверждает ее соответствие с EN ISO 3452-3.

Тест-панели с глубиной трещин 10 мкм, 20 мкм, 30 мкм применяются для контроля чувствительности флуоресцентных пенетрантных систем. Чувствительность контрастных пенетрантных систем определяется с помощью панелей с глубиной трещин 30 и 50 мкм.
