Внутритрубная тележка для труб Ø 159 ÷ 820 мм зонтичного типа в футляре

Внутритрубная тележка для труб Ø 159 ÷ 820 мм зонтичного типа в футляре

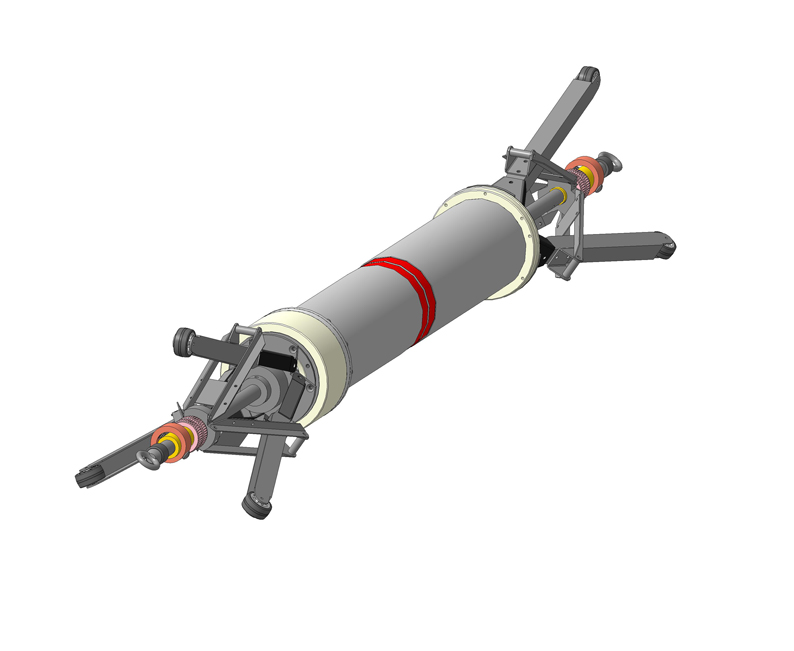

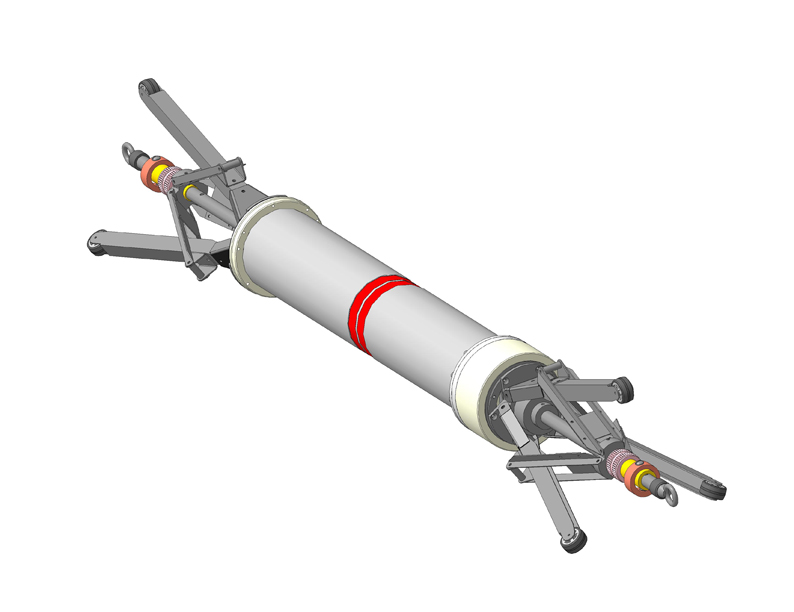

Тележка предназначена для установки панорамного моноблока "0,3 СБК 200 СП" на ось трубы с диаметрами  в диапазоне 159 ÷ 820 мм.

Тележка разработана для эксплуатации с панорамным рентгеновским аппаратом "0,3 СБК 200 СП" на трубосварочных базах для панорамного рентгеновского контроля круговых сварных швов.

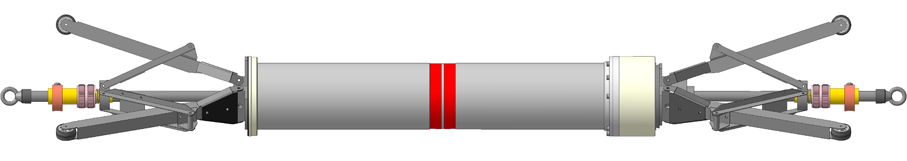

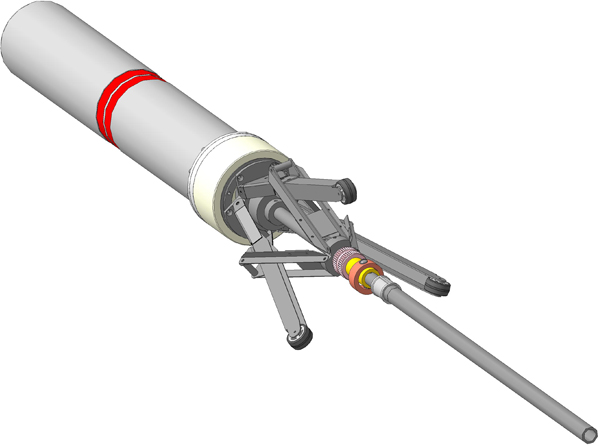

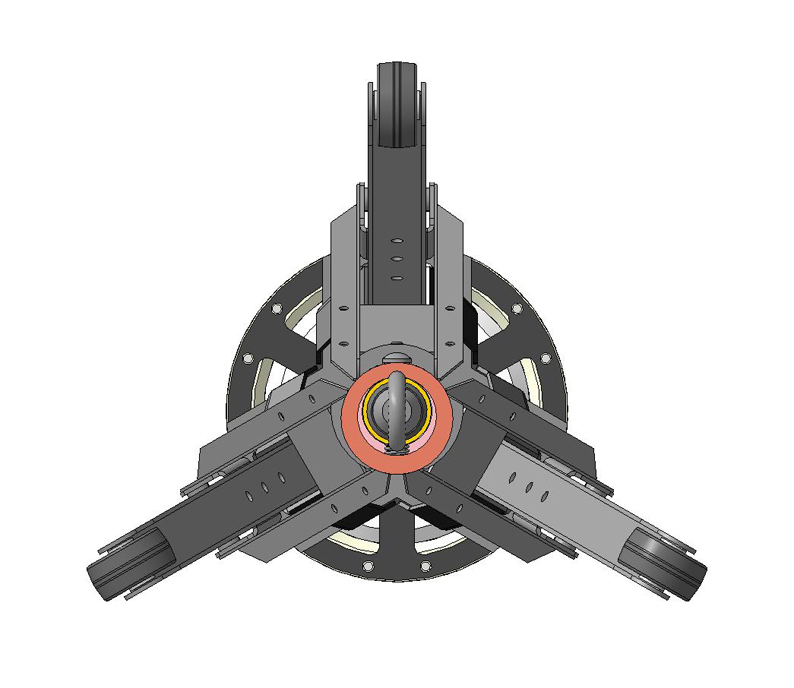

Тележка состоит из двух частей - передней и задней. Через трубу центрального стержня задней части тележки проходит электрический кабель тележки с разъемом на конце для подключения его к разъему моноблока. Второй конец этого кабеля закреплен своим разъемом на наружном конце центрального стержня задней части тележки. К этому разъему подстыковывается 20-ти метровый оранжевый кабель моноблока для подключения к Блоку питания и управления аппарата.

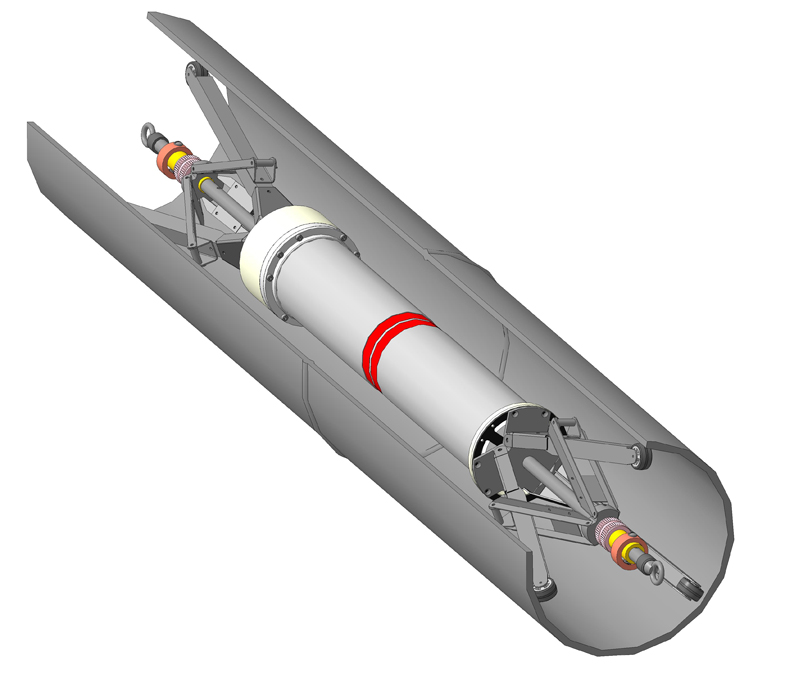

В комплект поставки тележки входит транспортировочный футляр, состоящий из пластиковой трубы и крышки, внутрь которого помещается тележка с моноблоком в сборе и со сведенными к оси ногами которые упираются в цилиндрические стенки футляра. Рым-болт переднего конца тележки крепится специальным крюком к крышке футляра для обеспечения фиксации положения тележки в футляре при транспортировке.

Футляр снабжен ручкой, позволяющей нести тележку с моноблоком в футляре одной рукой.

В случае покупки тележки с футляром отдельно от ранее купленного панорамного рентгеновского аппарата, обе части тележки соединяются между собой при помощи винтов и крепятся к крышке футляра изнутри для транспортировки к покупателю.
