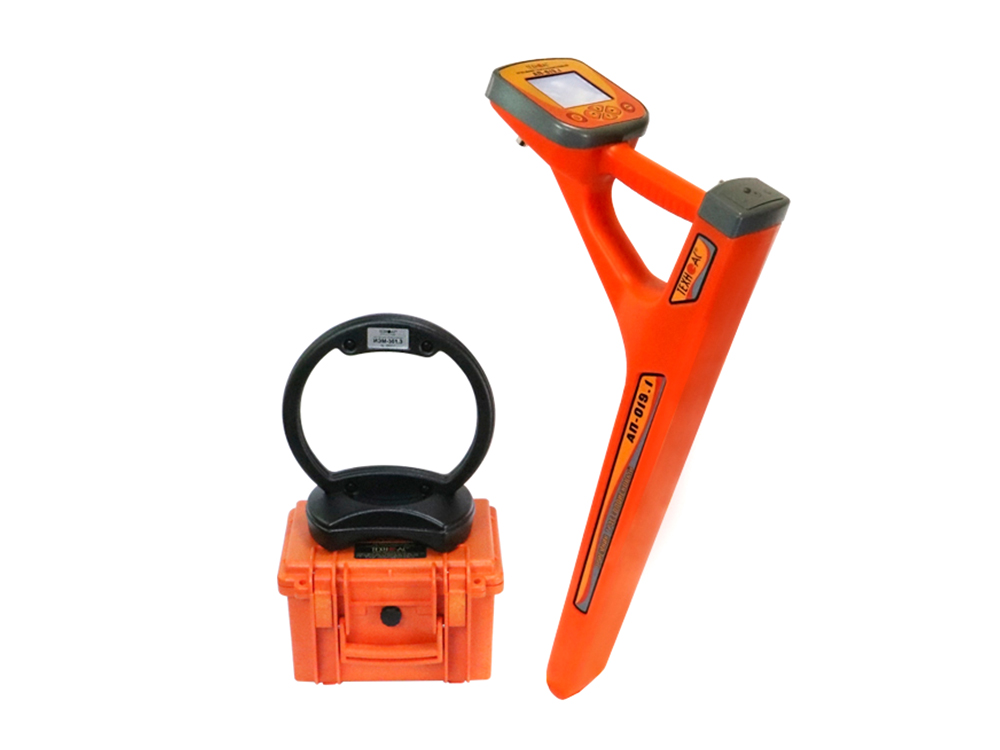

Трассоискатель Успех АГ-309.60Н – это современное оборудование, предназначенное для эффективного поиска и определения местоположения подземных коммуникаций из токопроводящих материалов. Принцип работы прибора основан на передаче сигнала от генератора через искомую трассу и последующем приеме этого сигнала приемником. Это позволяет осуществлять точное определение глубины залегания коммуникации до 10 метров, трассировку коммуникаций на расстояние до 10 км, поиск электрических кабелей под напряжением, а также проводить обследование местности перед началом земляных работ.
Среди значительных преимуществ трассоискателя Успех АГ-309.60Н стоит выделить повышенную мощность генератора (до 180 Вт) и расстояние работы (до 10 км), что делает прибор универсальным и подходящим для различных задач. Кроме того, большой ЖК дисплей приемника, автоматический расчет глубины залегания коммуникации и тока в линии, разнообразные режимы отображения информации на приборе, а также многоязычное меню делают работу с трассоискателем удобной и эффективной.
Комплект оборудования Успех АГ-309.60Н включает два основных элемента: приемник АП-019.1 и генератор АГ-144.1. Приемник представляет собой цифровой моноблок с различными режимами отображения информации, автоматическим расчетом данных и возможностью подключения внешних датчиков. Генератор обладает широким диапазоном мощности, возможностью автоматического согласования с нагрузкой и длительным временем непрерывной работы. Сочетание особенностей приемника и генератора делает оборудование универсальным и удобным в использовании для различных целей и задач.
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «Трасса» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум»
Используется для нахождении центров нескольких коммуникаций, находящихся близко друг к другу.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Генератор "АГ-144.1"
|
Параметр |
Значение |
|
|
Частоты генерируемого сигнала, Гц |
||
|
Частоты SIN f1 / f2 / f3, ±0,1% |
512/1024/8192 |
|
|
Частоты следования ударов нч / сч / вч |
0,5/1/2 |
|
|
Режимы генерации |
«SIN» «непрерыв» |
|
|
Выходные параметры синусоидальной генерации |
||
|
Максимальное выходное напряжение, В |
||
|
при автономном питании |
220 |
|
|
Выходная мощность, Вт |
||
|
при автономном питании |
От 7,5 до 120 |
|
|
Допустимое сопротивление нагрузки |
любое (0…∞) |
|
|
Согласование с нагрузкой |
автоматическое |
|
|
Источники питания |
Встроенный акк.комплект |
|
|
Габаритные размеры электронного блока (кейса), не более, мм |
250х215х165 |
|
|
Вес электронного блока, не более, кг |
8,5 |
|
|
Условия эксплуатации |
||
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+45ºС |
|
|
Класс климатической защиты |
IP54 |
|
Индуктивная антенна "ИЭМ-301.3"
|
Параметр |
Значение |
|
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
|
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
Прикмник "АП-019.1"
|
Параметр |
Значение |
|
Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
|
Добротность квазирезонансных фильтров (Q) |
Не менее 100 |
|
Диапазон частот «Широкая полоса» |
0,04…8 кГц |
|
Диапазон частот «Радио» |
8…40 кГц |
|
Максимальный коэффициент у силения электрического тракта |
>100 дБ |
|
Количество встроенных датчиков |
4 |
|
Подключаемые внешние датчики |
КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
|
Управление чувствительностью |
· Автоматическое - для 2D отображения «Трасса». · Полуавтоматическое или ручное (по выбору) - для «Графиков». · Автоматическое или ручное (по выбору) - для режима «2 частоты». |
|
Определение глубины залегания трассы |
Автоматически в режиме «Трасса» 0....9,99 м |
|
Точность определения глубины залегания |
±5% |
|
Измерение тока принимаемого сигнала |
Автоматически в режиме «Трасса» 0,001....9,99 А |
|
Точность измерения тока принимаемого сигнала |
±5% |
|
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим) |
|
Визуальная индикация |
OLED дисплей,178х64 пикс, 16 градаций «серого» |
|
Индицируемые параметры |
· 2D визуализация положения трассы относительно прибора · глубина залегания трассы · ток в коммуникации · графики уровня сигнала с датчиков · параметры настройки и управления |
|
Звуковая индикация |
Встроенный излучатель: |
|
Источник питания |
4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
|
Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов; при отрицательной температуре время работы сокращается |
|
Автоматическое отключение питания при бездействии для экономии заряда |
после 30 мин |
|
Диапазон температур эксплуатации / хранения |
-30…60 / -30…60°С |
|
Степень защиты корпуса |
IP54 |
|
Габаритные размеры |
330х140х700 мм |
|
Масса |
2,4 кг |
