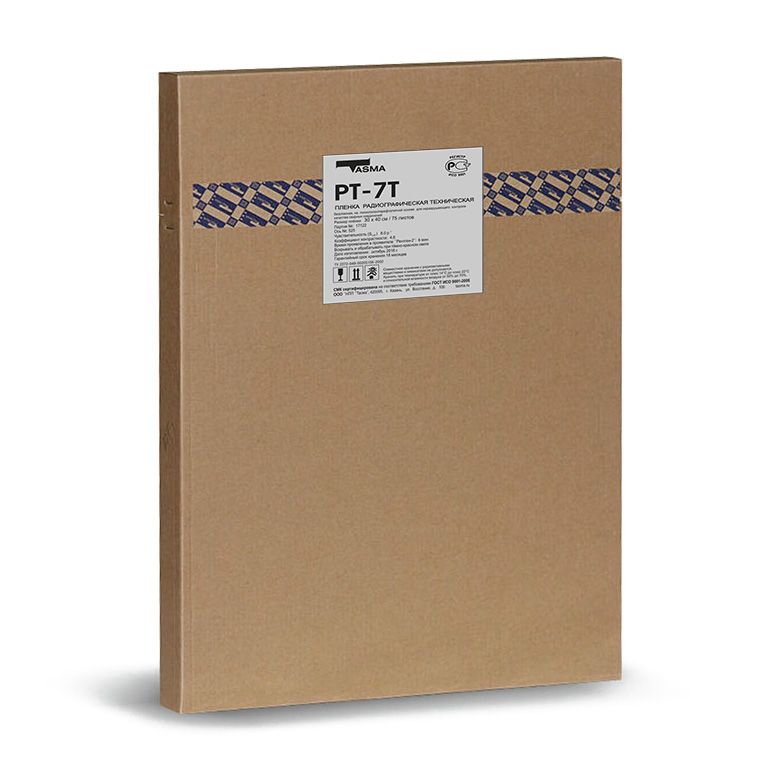

ТАСМА РТ-7Т плёнка рентгеновская

ТАСМА РТ-7Т плёнка рентгеновская

Мелкозернистая радиографическая техническая пленка РТ-7Т предназначена для радиографического контроля качества сварных соединений и литых изделий путем просвечивания с использованием рентгеновского, гамма-излучений и тормозного излучения ускорителей электронов.

Методика регистрации результатов неразрушающего контроля

При неразрушающем контроле радиографическими методами основным типом регистратора излучения является рентгеновская пленка, от характеристик которой, а также правильности хранения и обработки после экспонирования зависит чувствительность контроля. К основным характеристикам пленки относятся:

• коэффициент контрастности - способность пленки преобразовывать дозу излучения в зону почернения определенной конфигурации и оптической плотности;
• чувствительность к излучению - величина, необходимая для того, чтобы оптическая плотность экспонированного участка превышала фон.

Выбор марки экспонируемого материала производится согласно техническим регламентам в зависимости от толщины и плотности сваренных материалов. В частности крупнозернистые пленки подходят для контроля стыков в толстостенных изделиях, где допустимые значения дефектов достаточно велики, а мелкозернистые - для поиска небольших дефектов в местах соединения деталей из тонкой стали.

Основа

Полиэтилентерефталатная основа, прокрашенная в массе в голубой цвет толщиной 175±10 мкм по ТУ 6-41-1576-93.

Упаковка

В качестве упаковочного материала применяется светозащитный и влагонепроницаемый полиэтиленовый пакет, инертный к фотографическим слоям. Каждый лист пленки с обеих сторон прокладывается белой бумагой.

Хранение

Неэкспонированная пленка должна храниться в потребительской таре на стеллажах в вентилируемом помещении при температуре от 14°С до 22°С и относительной влажности воздуха от 50% до 70%, куда не должны проникать вредные для пленки газы. Не допускается хранение пленки в помещениях, где находятся радиоактивные вещества и светящиеся составы постоянного действия.

Обработка

Пленка РТ-7Т предназначена для ручной и машинной обработки.

Вскрытие упаковки и химико-фотографическая обработка пленки должны проводиться при неактиничном освещении, создаваемом лабораторным фонарем с электролампой 15-25 Вт, экранированной защитным темно-красным светофильтром № 107 по ТУ 6-43-00205133-03-91.

Рекомендуемые растворы для ручной обработки:

- проявитель «Рентген-2» и фиксаж БКФ-2;

в растворах химических реактивов «ТРТ-301», «Рентген-2Т», ТРТк.

Время проявления 4-8 мин./(20,0±0,5)°С.

Фиксирование не более 15 мин./(20,0±2,0)°С.

Допускается проводить химико-фотографическую обработку пленки в баках при повышенной температуре проявителя, время проявления:

4-6 мин./(22,0±0,5)°С,

4-5 мин./(24,0±0,5)°С,

3-4 мин./(26,0±0,5)°С,

2-3 мин./(28,0±0,5)°С.

Фиксирование при температуре от 21,5°С до 28,5°С.

Рекомендуемые растворы для машинной обработки

Пленка РТ-7Т может быть обработана в автоматических проявочных машинах в соответствии с инструкциями к ним, с использованием комплектов отечественных обрабатывающих растворов.
