Наконечник шариковый к твердомеру Бринелль

СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ

Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	не подлежит внесению в реестр
Российская Федерация, АО "РЖД"	не подлежит внесению в реестр
Республика Беларусь, Госстандарт	не подлежит внесению в реестр
Республика Казахстан, КазИнМетр	не подлежит внесению в реестр
Иные регистры, удостоверения, заключения, разрешения и пр.
	отсутствуют

Наконечник шариковый к приборам для измерения твёрдости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012-59, а также специализированное применение:

• в ОАО "РЖД" - для измерения твёрдости колодок тормозных чугунных для локомотивов согласно ГОСТ 30249-97 (п.6.3.) и ГОСТ 28186-89 (п.3.3.)
• для измерения твёрдости титана губчатого по ГОСТ 30311-96 (п.6.5.).

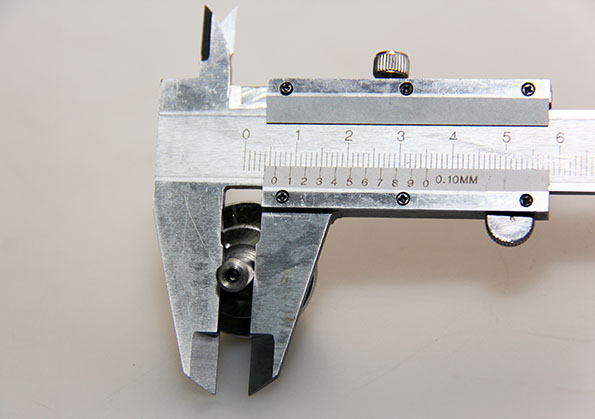

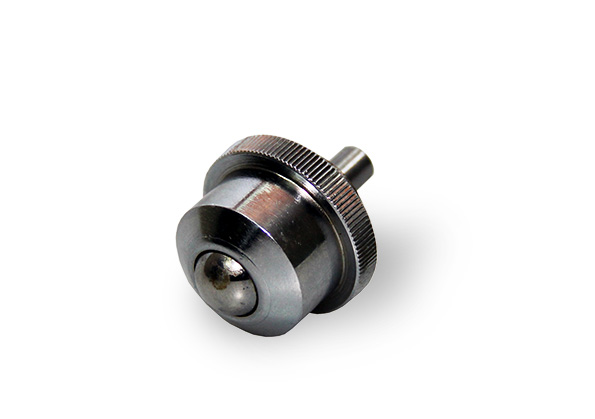

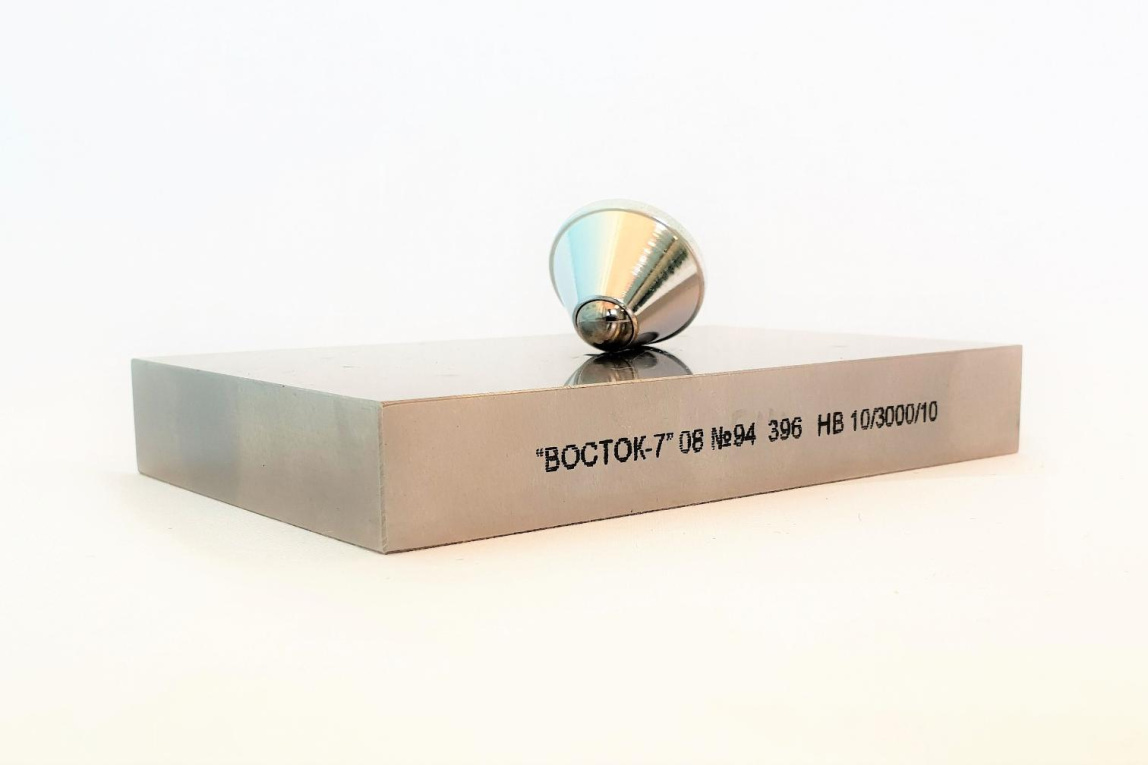

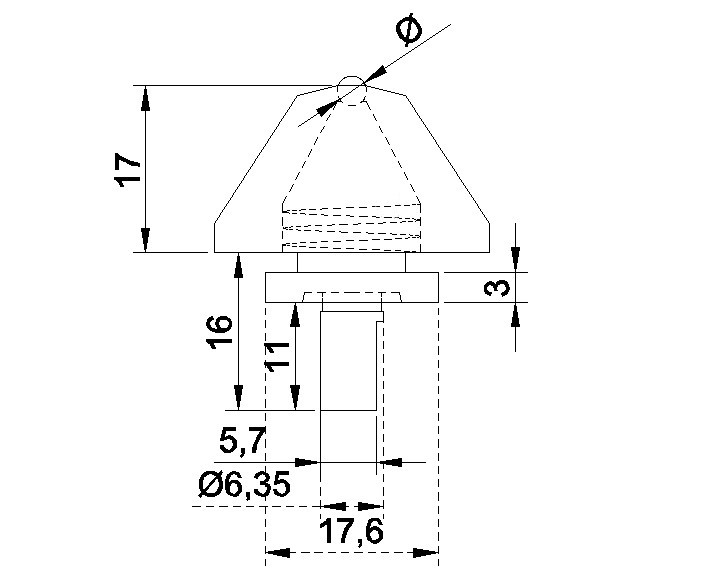

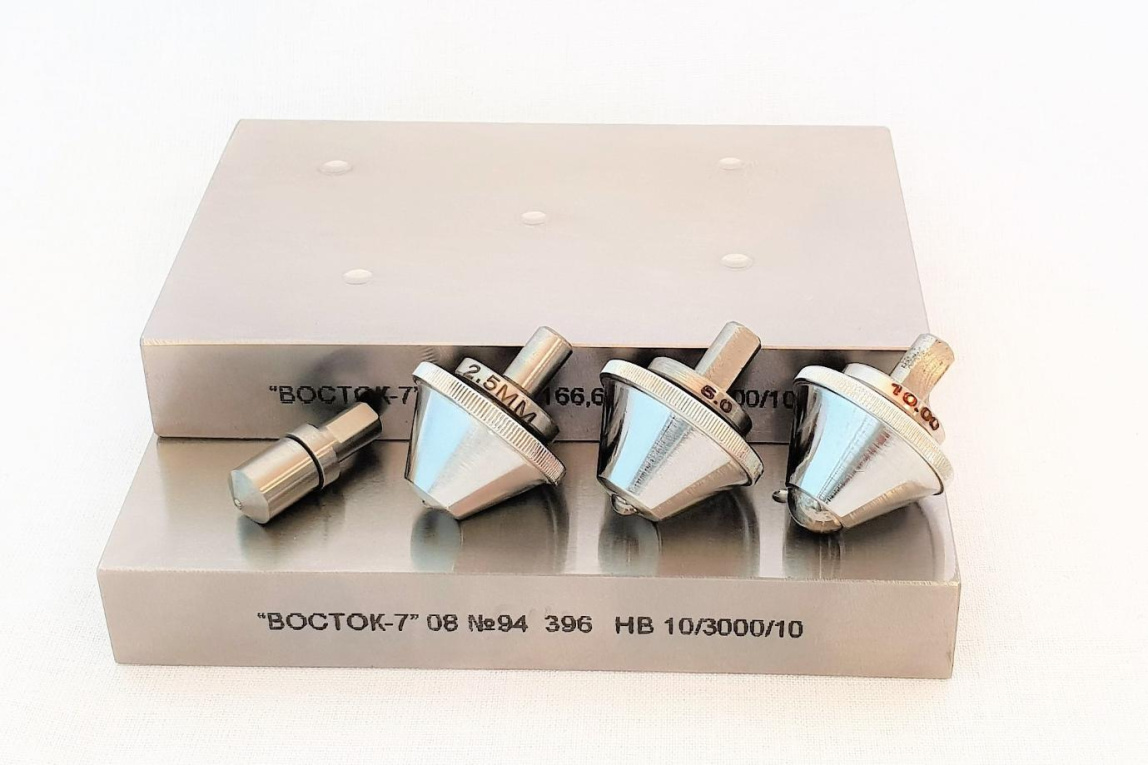

Наконечники шариковые (инденторы) предназначены для приборов измерения твёрдости различных производителей, в т.ч. (но не исключительно):

Страна	Производитель приборов для измерения твёрдости
Россия	Москва, "Метолаб"
	Иваново, "Точприбор", "ЗИП", "Импульс", "Тестсистемы"
	Нефтекамск, "Метротест"
	Санкт-Петербург, "Точприбор Северо-Запад"
Китай	"TIME Group Inc"
США	"Wilson Hardness Group"
ФРГ	"Zwick / Roell"
Италия	"LTF S.p.A. / Galileo"

Наконечники алмазные и шариковые (инденторы) производства "Восток-7" имеют минимальную цену на рынке РФ при гарантированном качестве.

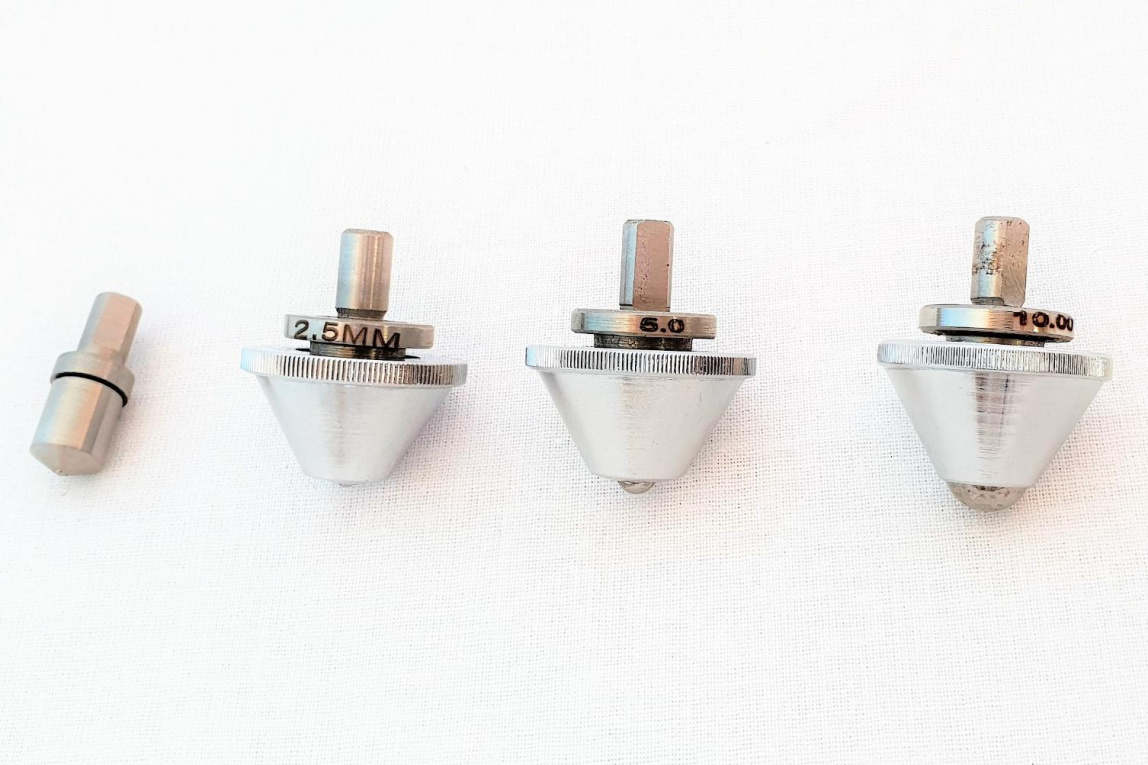

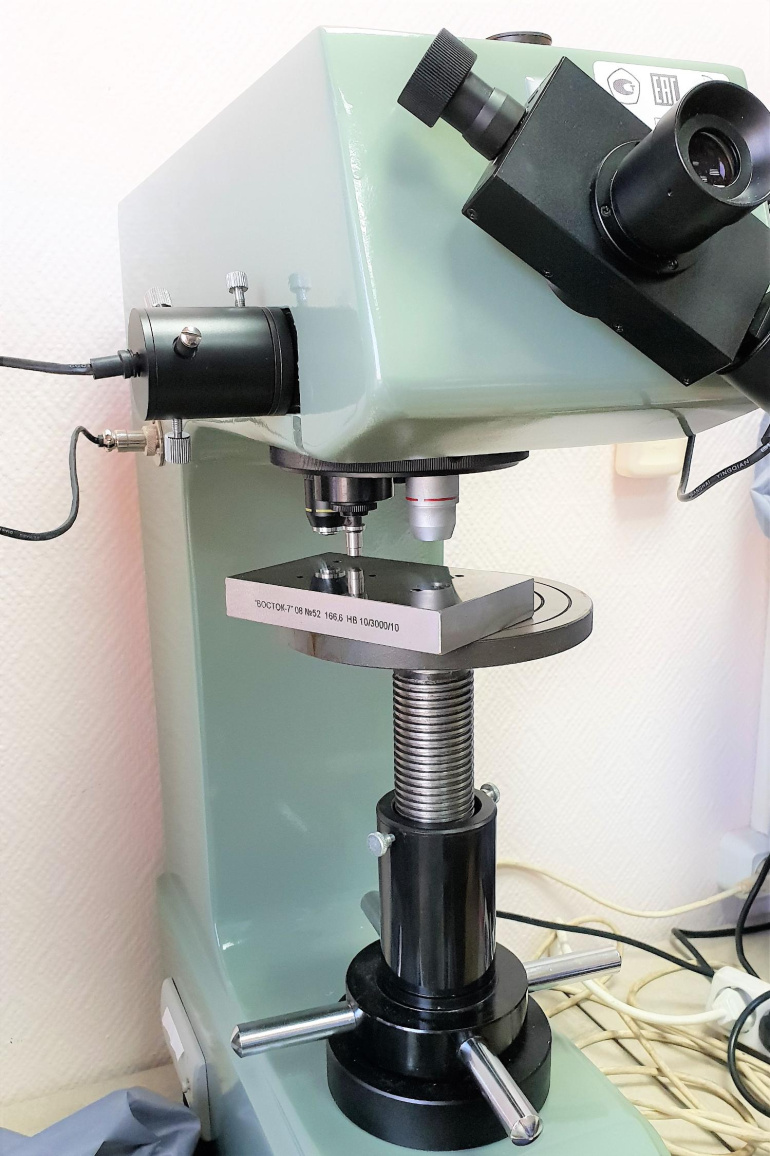

Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов):

1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином;

2. Ослабить винт фиксации индентора к шпинделю;
3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение;

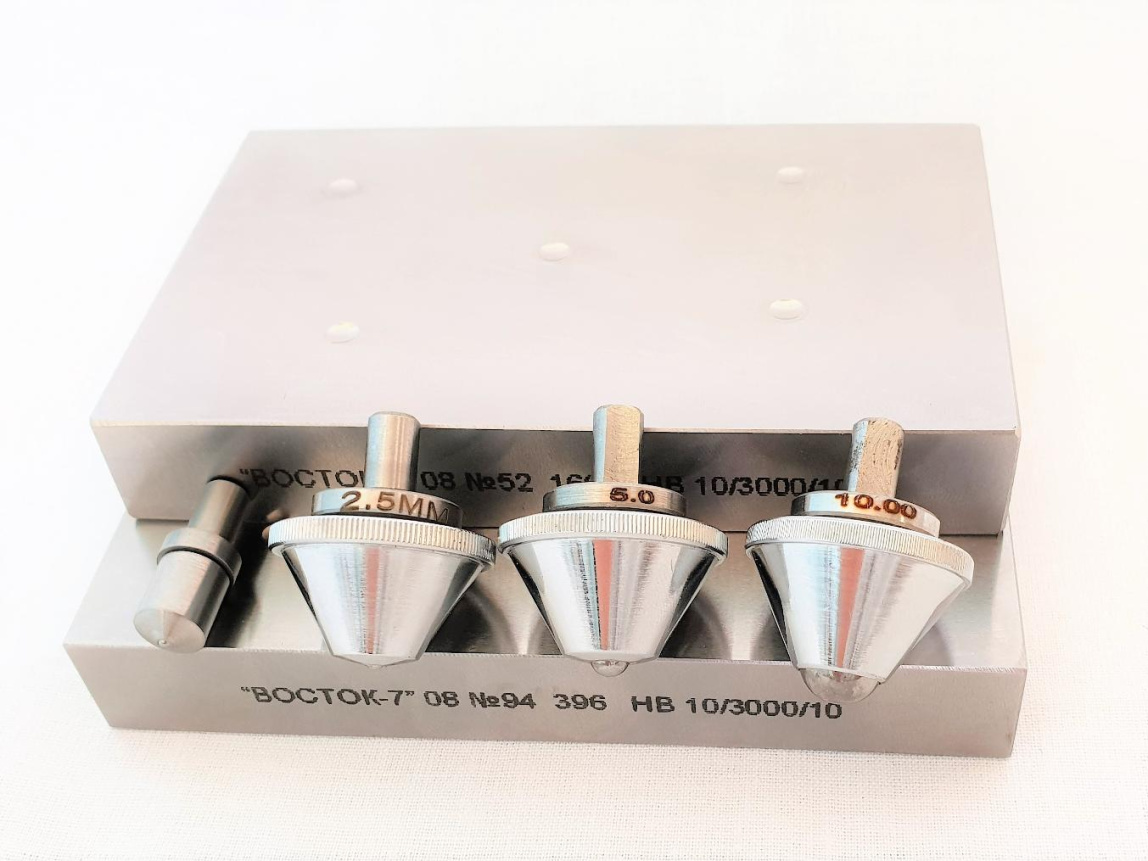

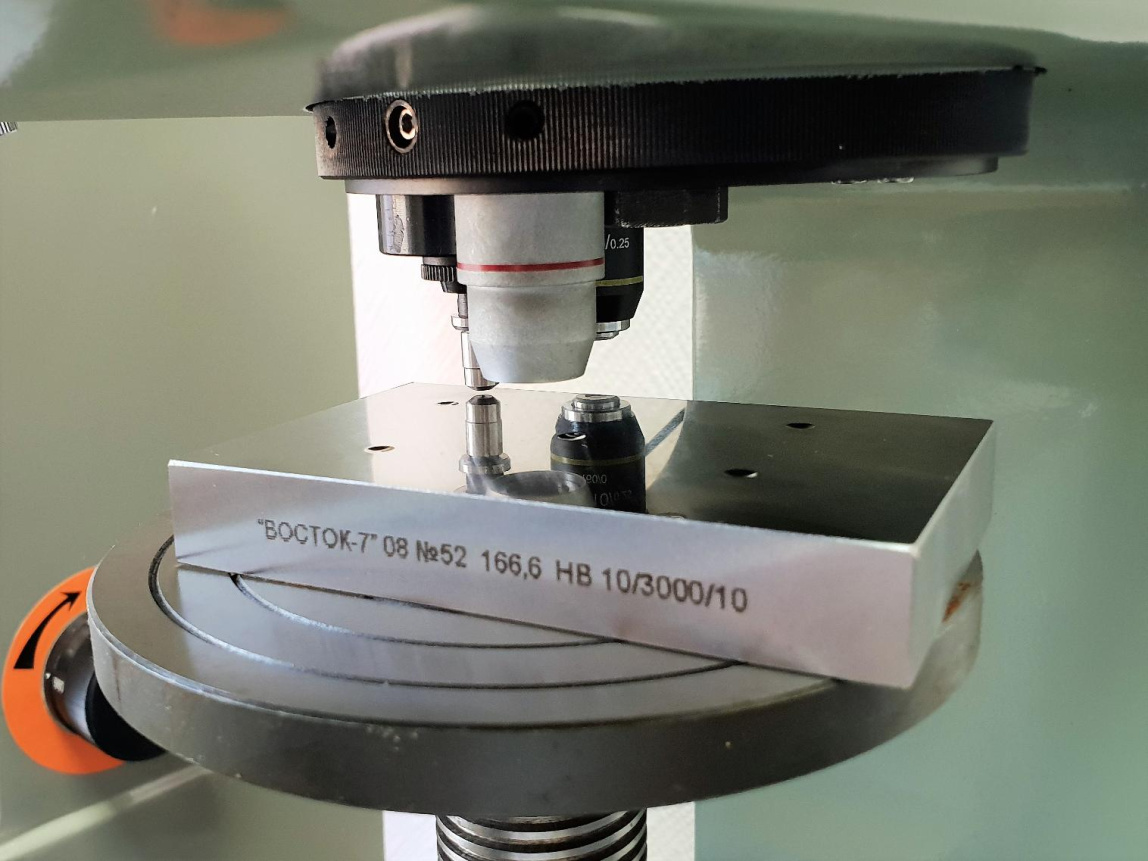

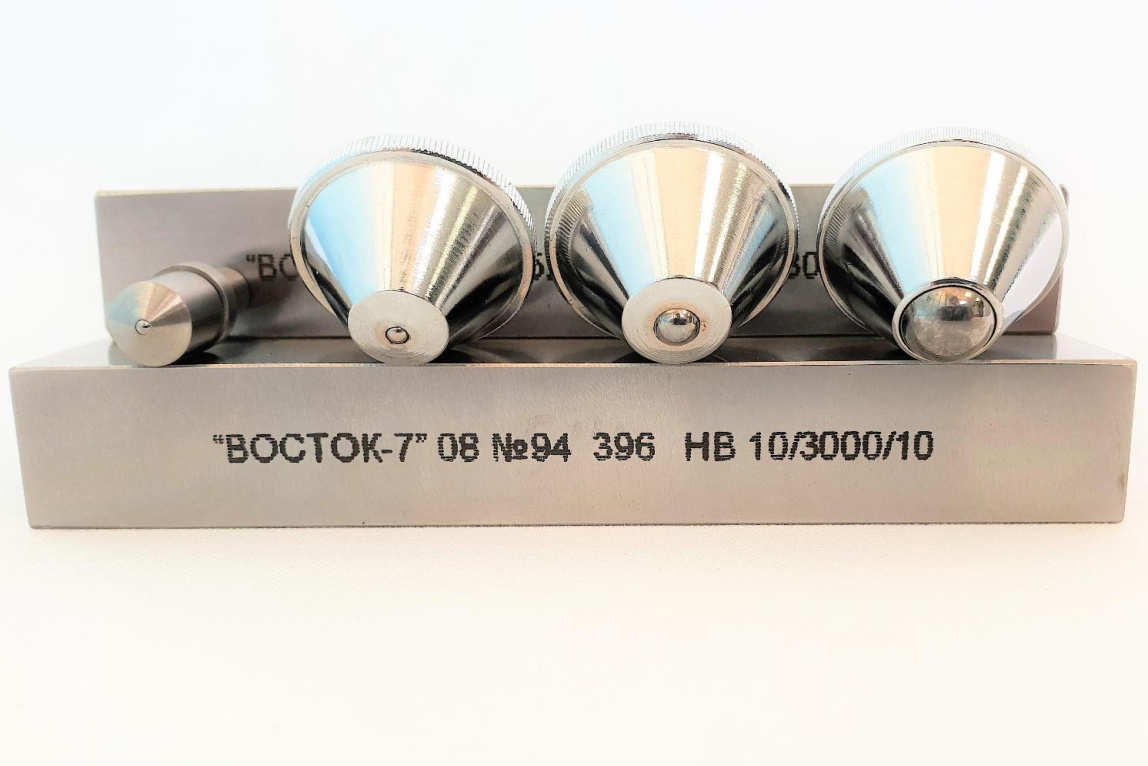

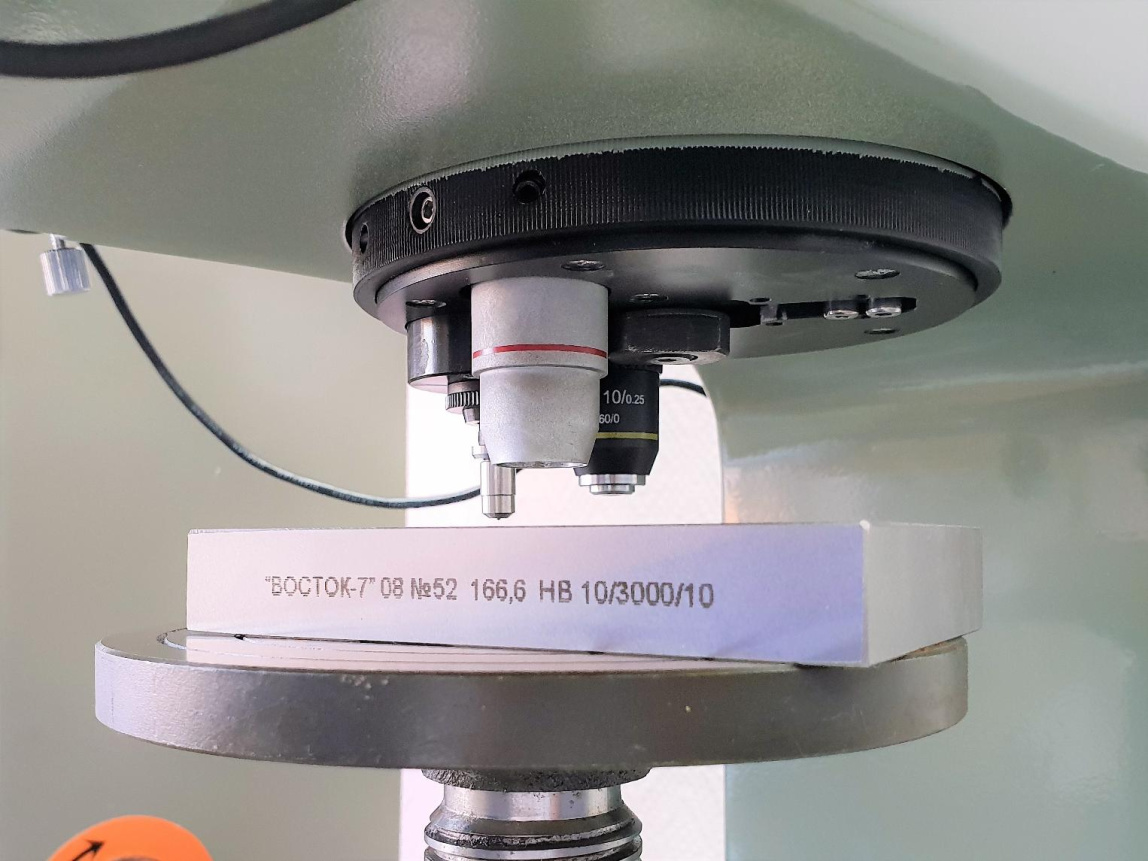

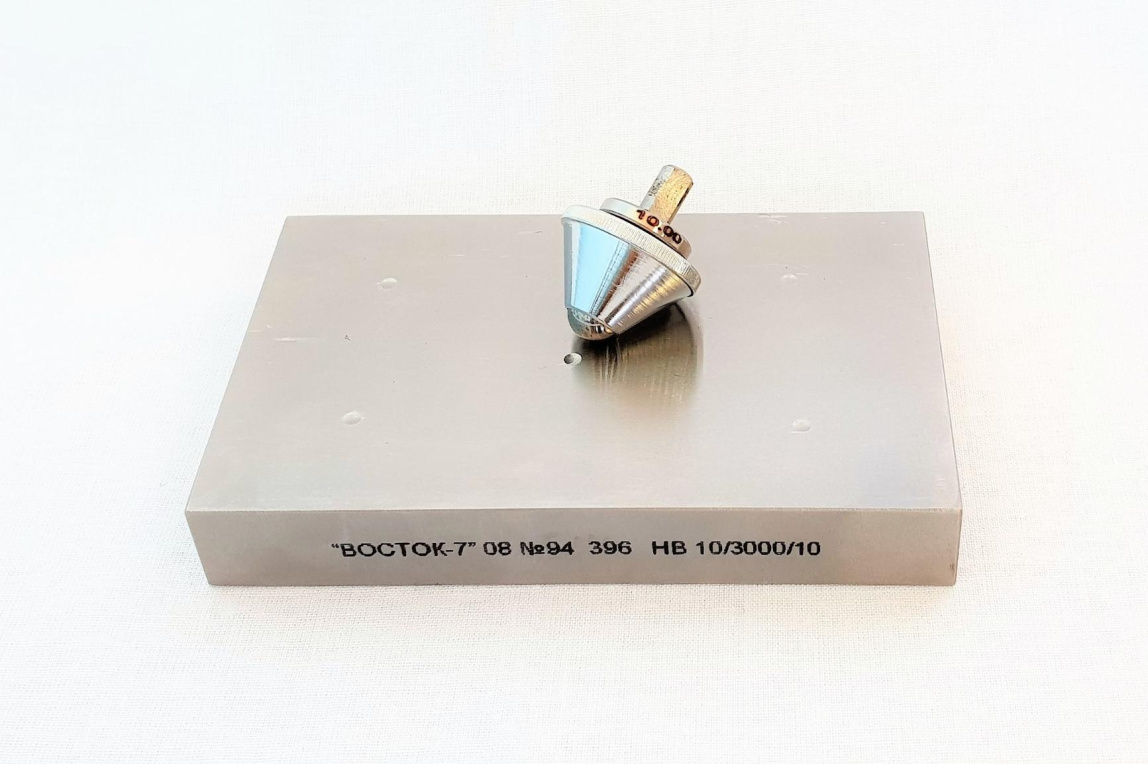

4. Разместить на предметном (измерительном / опорном) столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения;
5. Обжать индентор:

• для сферических инденторов (наконечников с шариком) - единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости;
• для конусных инденторов (наконечники алмазные) - троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.

6. Закрутить винт фиксации индентора до упора.
7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить полученное твердомером среднее значение твёрдости со значением твёрдости, выгравированном на боковой поверхности эталонной меры твёрдости. Если полученное твердомером среднее значение твёрдости и значение эталонной меры твёрдости находятся в пределах допустимой погрешности (погрешность твердомера по паспорту изготовителя + погрешность меры твёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное твердомером, и значение эталонной меры твёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку твердомера согласно инструкции изготовителя.
